《2025年名校课堂九年级物理上册北师大版3》

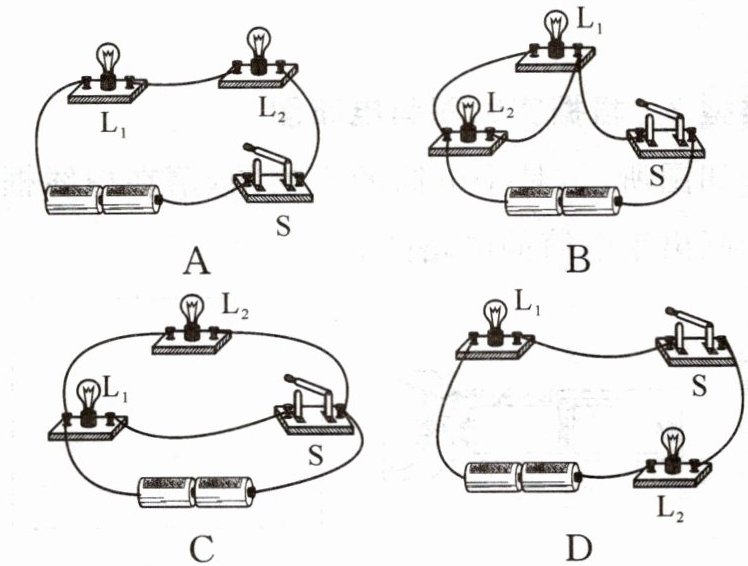

8. 如图所示电路中，开关能够同时控制两盏灯，且两灯的发光情况互不影响的是(B)

答案： 8.B

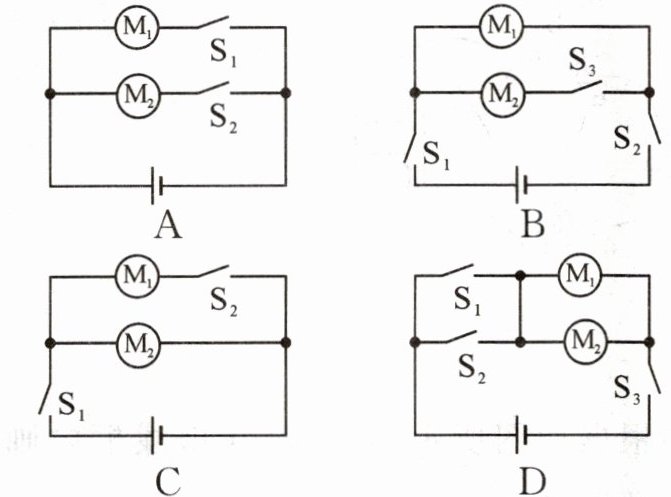

9. 超市人口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开。以下电路中符合要求的是(A)

答案： 9.A

10. 关于生活中的一些电路连接，下列判断正确的是(C)

A.红绿交通信号灯的各灯泡是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们可能是串联的
C.家庭卫生间照明灯和换气扇一定是并联的
D.并联的两个用电器一定不能同时工作

答案： 10.C

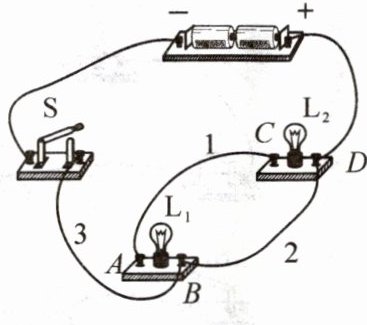

11. (2024·宝鸡陈仓区期中)如图所示的电路中，$ L_{1} $ 和 $ L_{2} $ 是两个完全相同的小灯泡，下列说法中正确的是(D)


A.闭合开关 $ S $，小灯泡 $ L_{1} $ 和 $ L_{2} $ 都能发光
B.闭合开关 $ S $，只有 $ L_{1} $ 发光
C.要使小灯泡 $ L_{1} $、$ L_{2} $ 串联，可去掉 $ AC $ 之间的导线 $ 1 $
D.要使小灯泡 $ L_{1} $ 和 $ L_{2} $ 并联，可将导线 $ 3 $ 与接线柱 $ B $ 连接的一端改接到接线柱 $ A $ 上

答案： 11.D

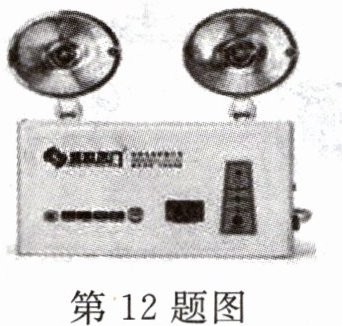

12. 新考向 物理学与日常生活 如图所示，一天傍晚，学校突然停电，走廊里的应急灯亮了起来。应急灯发光时需要(填“需要”或“不需要”)电源；应急灯中的两个灯泡，一个坏了，另一个仍然正常发光，说明这两个灯泡是并(填“串”或“并”)联的。

答案： 12.需要 并

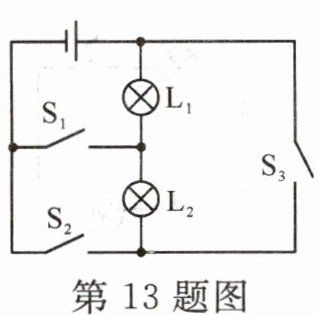

13. 如图所示，当同时闭合开关 $ S_{1} $、$ S_{2} $ 和 $ S_{3} $ 时，电路处于短路状态；在电路中要使电灯 $ L_{1} $ 和 $ L_{2} $ 串联，应闭合开关S₂；在电路中要使电灯 $ L_{1} $ 和 $ L_{2} $ 并联，应闭合开关S₁、S₃。

答案： 13.短路 S₂ S₁、S₃

14. 请在图中的两个虚线框内，填上“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。

答案：
14.

15. 新考向 科学推理 小刚和小强做“连接串联电路和并联电路”的实验。

(1) 在连接电路的过程中，开关要保持断开(填“断开”或“闭合”)状态。
(2) 在串联电路中开关的作用是控制整个电路的通断。

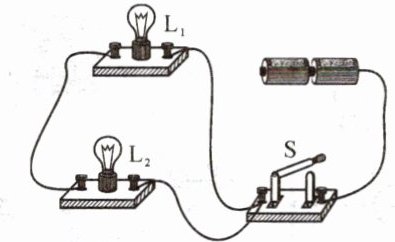

(3) 如图所示是小强连接的并联电路，有一根导线尚未连接，请用笔画线代替导线补上。
(4) 小刚连接了一个由两只灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式，可采取的办法是从某个灯座上取下一个灯泡，观察另外一个灯泡是否发光。

答案：
15.
(1)断开
(2)控制整个电路的通断
(3)
(4)从某个灯座上取下一个灯泡，观察另外一个灯泡是否发光
