《2025年名校课堂九年级物理上册北师大版3》

1. 实验室中常用的变阻器是通过改变导体接入电路的长度来改变电阻的。

答案： 长度

2. 滑动变阻器应串联接入电路。使用滑动变阻器时应从上两端的接线柱和下两端的接线柱中各选一个接入电路，即“一上一下”，所以其有效接法共有四种。

答案： 串　上　下　一上一下

3. 电阻箱是一种能够直接读出接入电路电阻值的变阻器，读数时，将各旋钮对应的指示点的示数乘面板上标记的倍数，再将它们相加，就是电阻箱接入电路的电阻值。

答案： 乘　相加

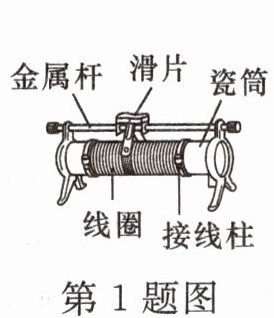

1. 如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是(B)

A.金属杆是绝缘体，瓷筒是导体
B.线圈是用电阻较大的合金线制成
C.它在电路中的符号是-⌒-
D.制成线圈的合金线所有表面都是绝缘的

答案： B

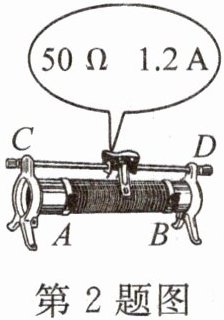

2. 如图所示的滑动变阻器，“50Ω”表示接入电路的最大阻值为50Ω，“1.2A”表示允许通过的最大电流为1.2A。

答案： 接入电路的最大阻值为50Ω 允许通过的最大电流为1.2A

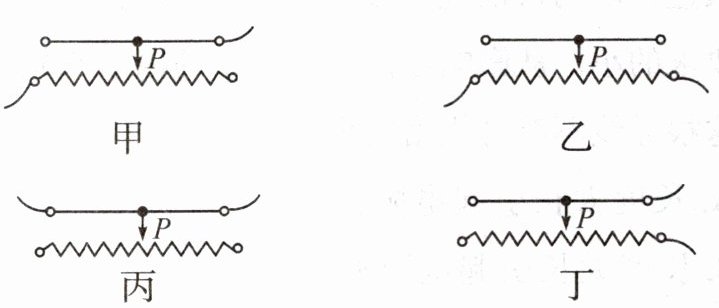

3. 【教材素材】如图所示是滑动变阻器的不同连接方法，如果滑片P都向左移动，滑动变阻器接入电路的电阻值改变的情况分别是甲：变小；乙：不变；丙：不变；丁：变大。(填“变大”“变小”或“不变”)

答案： 变小　不变　不变　变大

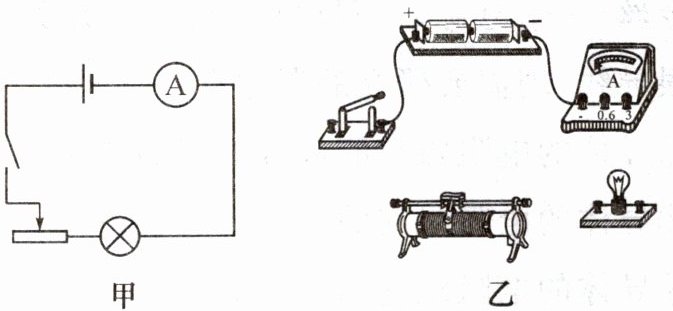

4. 小华同学按照图甲所示的电路图使用滑动变阻器改变小灯泡的亮度，并且用电流表测量电路中的电流。

(1) 按照电路图甲连接对应的实物图乙(电流表选0～3A量程)。
(2) 接通电路前应将滑动变阻器的滑片放在最左端(填“最左端”或“最右端”)，这样操作的目的是保护电路。
(3) 若该同学要使小灯泡由暗变亮，则他应将滑片向右(填“左”或“右”)移动。
(4) 若另一个同学在做实验时发现无论向哪边移动滑片灯泡的亮度都不变，并且一直很亮，则最有可能的原因是滑动变阻器接入电路的是上面两个接线柱。

答案：
(1)　　　　　　　　　　　　　
(2)最左端 保护电路
(3)右
(4)滑动变阻器接入电路的是上面两个接线柱

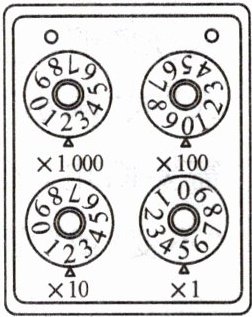

5. 电阻箱是一种箱式变阻器，由若干个不同阻值的定值电阻，按一定的方式连接而成。使用时，把两个接线柱接入电路，调节旋钮就能改变电阻箱接入电路的阻值，如图所示电阻箱的示数为2025Ω，此电阻箱能接入电路中的最大阻值是9999Ω。它与滑动变阻器相比，最大的优点是能直接读出连入电路的阻值大小。

答案： 2025　9999　能直接读出连入电路的阻值大小
