《2025年名校课堂九年级物理上册北师大版3》

1. 在国际单位制中，电压的单位是伏特，简称伏，用符号V表示。与其他单位的换算关系：1 kV =$10^{3}$V =$10^{6}$mV =$10^{9}$μV。

答案： 1.伏特 伏 V $10^{3}$ $10^{6}$ $10^{9}$

2. 电压表是用来测量电路中两点间电压大小的仪表，电压表在电路图中的符号是。

答案：
2.两点

3. 使用电压表的注意事项：
(1)电压表应并联在被测电路的两端。
(2)要使电流从电压表标有“3”或“15”的接线注流人，再从标有“一”的接线柱流出。
(3)测量时，可以通过开关试触确定电压表的量程。
(4)读数时，视线应与表盘垂直。

答案： 3.
(1)并
(2)3 15 一
(3)开关试触
(4)垂直

1. 一节干电池的电压是1.5V，一节铅蓄电池的电压是2V，我国家庭电路的电压是220V，工厂动力用电电压是380V。

答案： 1.1.5 2 220 380

2. 下列关于电压的说法中，不正确的是 (D)

A.电压是使电路中形成电流的原因
B.电路中有电流时，电路两端一定有电压
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压时，电路中一定有电流
知识点2 电压表

答案： 2.D

3. 如图所示的电压表，若选用的量程是0～3 V，它的分度值为0.1V，读数为2.6V；若选用的量程是0～15 V，分度值为0.5V，读数为13V。

答案： 3.0.1 2.6 0.5 13

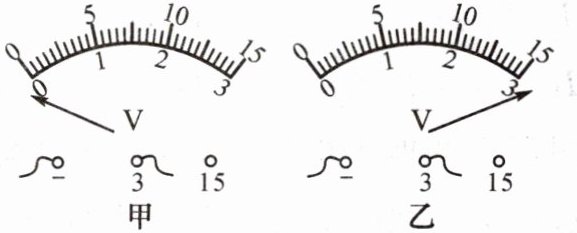

4. 小明在使用电压表测量电压的过程中，指针的偏转出现了如图所示的两种现象，请你指出其中的原因。

图甲：电压表的正、负接线柱接反了；
图乙：电压表所选的量程小了。

答案： 4.电压表的正、负接线柱接反了 电压表所选的量程小了

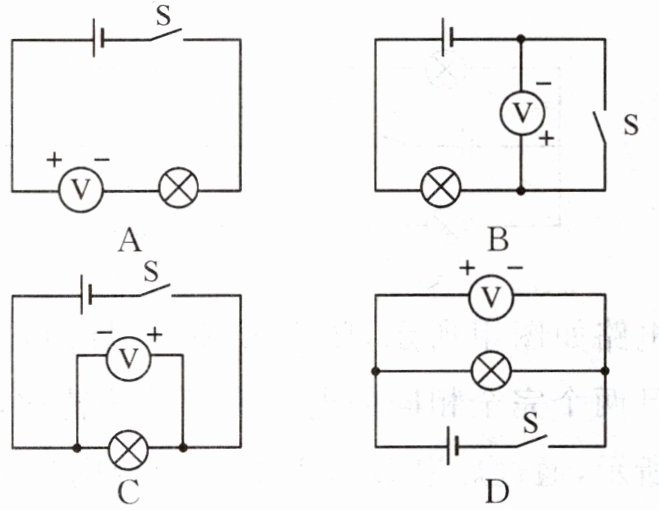

5. 在如图所示的电路中，电压表连接正确的是 (D)

答案： 5.D

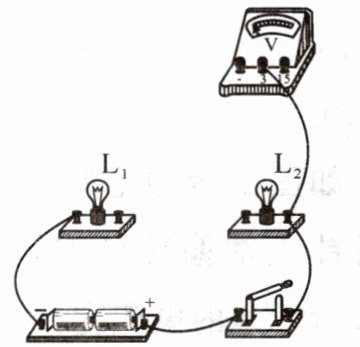

6. 如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。
要求：两灯串联，电压表测量小灯泡L₂两端电压，导线不能交叉。

答案：
6.

7. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关闭合后，会出现 (C)

A.电流表的指针明显偏转
B.小灯泡发光
C.电压表的指针明显偏转
D.电源被烧坏

答案： 7.C
