1. 电路由用电器、开关、电源和导线等几部分组成。

答案： 用电器　开关　电源

2. 能够把电能转化为其他形式能的装置，叫用电器。

答案： 其他形式

3. 能够向用电器提供电能的装置叫作电源。电源有直流电源和交流电源两种，它们一般有两个电极。直流电源的两极有正、负之分。

答案： 电能　直流　交流　直流

4. 在电路中控制电路通断的装置叫作开关。中学物理实验室中常用的是单刀单掷开关和单刀双掷开关。开关在接入电路时应处于断开状态。

答案： 控制电路通断　单刀单掷　单刀双掷　断开

5. 电路的三种状态：通路、断路和短路。如果不经过用电器，直接用导线将电源的两极相连，就会形成短路，损坏电源，甚至引起火灾。

答案： 通　断　短　短　电源

6. 用规定的符号表示电路连接的图，叫作电路图。

答案： 规定的符号

7. 画出下列电路元件的符号。
(1) 电池：；(2) 断开状态的单刀单掷开关：；(3) 电灯：；(4) 电铃：；(5) 电动机：；(6) 交叉连接的导线：。

答案：

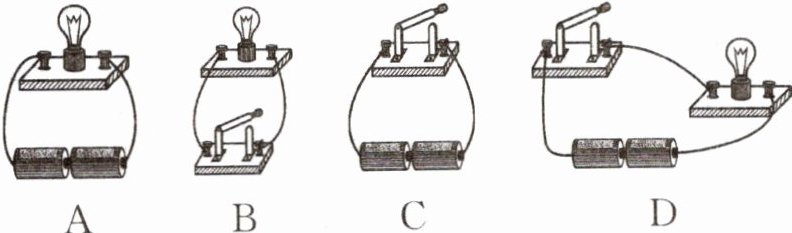

1. 如图所示，下列电路中完整的是(D)

答案： D

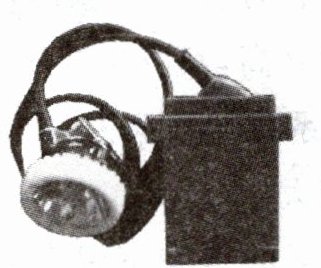

2. 如图为煤矿工人在井下工作时所使用的矿灯。图中组成矿灯的元件中，右侧的蓄电池是该电路中的电源，头灯中的小灯泡是该电路中的用电器，而连接它们的电线则是该电路中的导线。

答案： 电源　用电器　导线

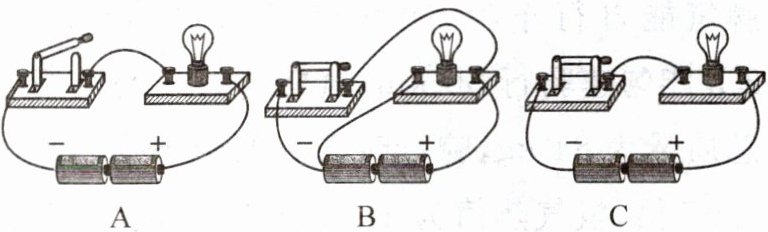

3. 如图所示的电路中，灯泡处于通路状态的是C，处于断路状态的是A，处于短路状态的是B。

答案： C　A　B

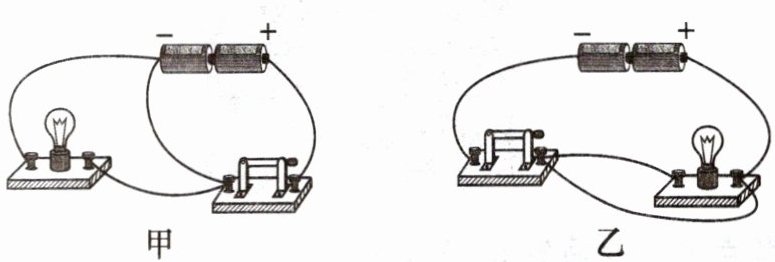

4. 图甲、乙中各有一根导线接错而使电路处于短路状态，请把这根导线找出来，在上面打一个“×”。

答案：

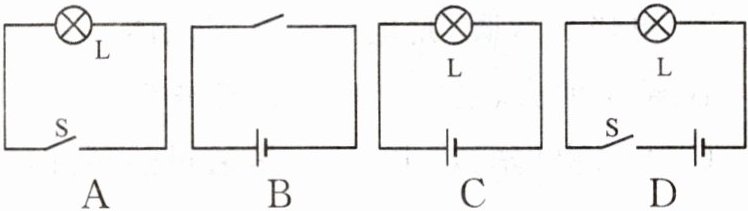

5. 下列电路图中正确的是(D)

答案： D

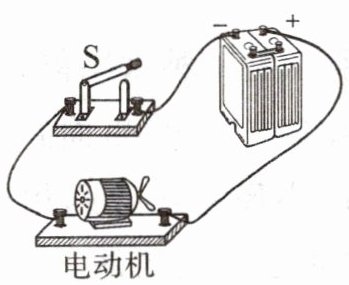

6. 在虚线框内画出如图所示的实物电路对应的电路图。

答案：
