13. 某品牌的单轮平衡车是依靠电力驱动及人体平衡能力控制的代步工具。为了确保安全,该单轮平衡车的电路部分安装2个开关,电源开关$S_1$和压力开关$S_2,$当手动闭合$S_1$时,指示灯亮起；此时骑行者再站立于平衡车踏板上后$S_2$自动闭合,电动机才能正常启动,平衡车才开始运动。未闭合$S_1$或骑行者未站立于踏板上,电动机都无法启动。请根据上述要求将电路图连接完整。

答案：
如图所示:
　　　　　　

14. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关,当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车,指示灯或电铃其中一个坏了不会影响另外一个工作。请在框中设计符合要求的电路图。

答案：
如图所示:
　　　　　　

知识点一 电流的强弱
1. 电流定义：电流是表示电流强弱的物理量,用字母I表示。
2. 电流单位：电流在国际单位制中的单位是安培,简称安,符号是A。常用单位还有毫安(mA)、微安(μA)。$1 mA = 10⁻^3$A；$1μA = 10⁻^6$A。

答案： 1. 电流强弱 $ I $
2. 安培 安 $ A $ 毫 微 $ A $ $ A $

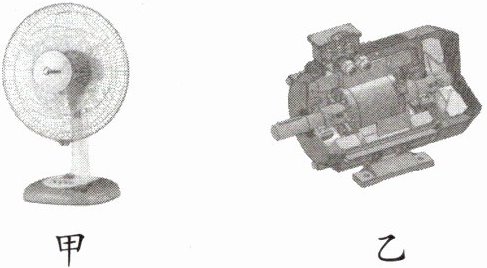

【典型例题1】在如图所示的两种电器中,图甲是一种常见的家用电风扇,它的工作电流约为300 mA,图乙是一台大功率电动机,它的工作电流为15 A。则工作电流较大的用电器是大功率电动机,且大电流是小电流的50倍。

答案： 解：电风扇的工作电流$I_1 = 300mA = 0.3A$，大功率电动机的工作电流$I_2 = 15A$。
因为$15A ＞ 0.3A$，所以工作电流较大的用电器是大功率电动机。
$\frac{I_2}{I_1} = \frac{15A}{0.3A} = 50$，即大电流是小电流的50倍。
答案：大功率电动机；50

【跟踪训练1】有关电路中的电流正确的说法是(C)
A.电流从正极流出时最大,回到负极时最小
B.用电器工作时会消耗电流,从而使电流减小
C.家用电冰箱工作时的电流接近1 A
D.电流的单位是安培,电流的符号是A

答案： C　[解析]因电流是指单位时间内通过导体横截面的电量，从正极流出，最后回到负极时单位时间里通过导体横截面的电量是相等的，则A选项说法错误;用电器工作时消耗的是电能，而单位时间里通过导体横截面的电量不会改变，故B选项说法错误;家用电冰箱工作时的电流接近1A，故C选项说法正确;电流的单位是安培，电流的符号是 $ I $，故D选项说法错误。故选C。
