《2025年鲁人泰斗假期好时光八升九年级物理人教版》

【跟踪训练3】给手机电池充电时,手机电池相当于用电器；在如图所示的电路中,干电池属于电源,工作时将化学能转化为电能。要使这个电路中的灯泡发光,必须闭合开关。

答案： 用电器 电源 化学 闭合

知识点四 电路图
1. 元件符号：为了便于研究,人们常用图形符号表示电路元件。
2. 电路图：用符号表示电路连接的图,叫电路图。

答案： 2. 符号 电路连接

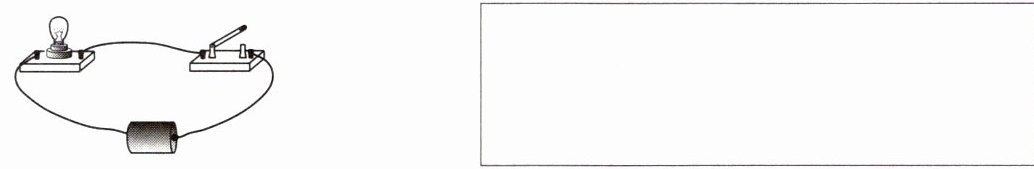

【典型例题4】如图所示是小明连接的一个电路,请在方框中画出对应的电路图。

答案：
解析：电流从电源正极出发,经过开关、灯泡回到电源负极。
答案：如图所示：

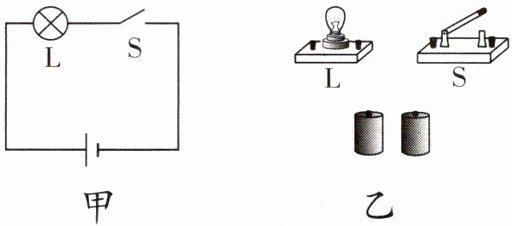

【跟踪训练4】按照如图甲所示的电路图将图乙中的电路元件用笔画线连接起来。(要求：连线不能交叉)

答案：
如图所示:

[解析]先串联电源，从正极出发依次串联灯泡、开关回到负极即可。

知识点五 电路的三种状态
1. 通路：正常接通的电路叫通路。
2. 断路：某处被切断的电路叫断路。
3. 短路：①定义：直接用导线将电源的正、负极(或用电器的两端)连接起来的电路叫短路。②分类：电源短路和局部短路。③危害：发生短路时,电路中会有很大的电流,轻则可能把电源烧坏,重则发生事故,这是不允许的。

答案： 1. 正常接通 2. 某处被切断
3. ①导线 连接起来 ②电源 局部
③电流 电源

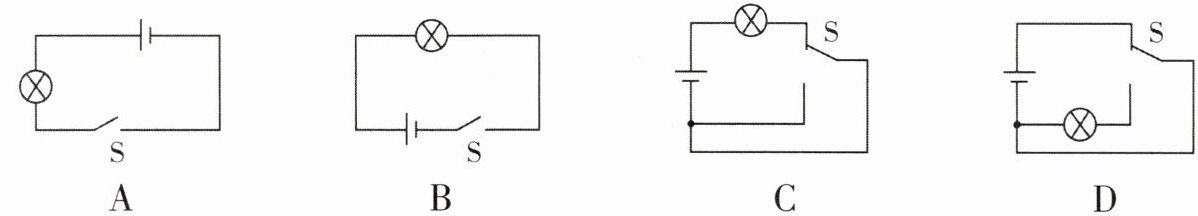

【典型例题5】下图所示的电路中,灯泡处于通路状态的是______C,处于断路状态的是______AD,处于短路状态的是______B。(填序号)

答案： 【解析】：通路是处处连通的电路，电路中有电流，灯泡能够发光，C图中开关闭合后，电流从电源正极出发经过灯泡、开关回到电源负极，灯泡能发光，所以C图灯泡处于通路状态；断路是电路某处断开，电路中没有电流，灯泡不发光，A图中开关是断开的，D图中开关也是断开的，所以A、D图处于断路状态；短路是电源两极不经过用电器直接连通的电路，B图中开关闭合后，电流不经过灯泡，直接从电源正极经过开关回到电源负极，灯泡被短路，所以B图灯泡处于短路状态。
【答案】：C；AD；B

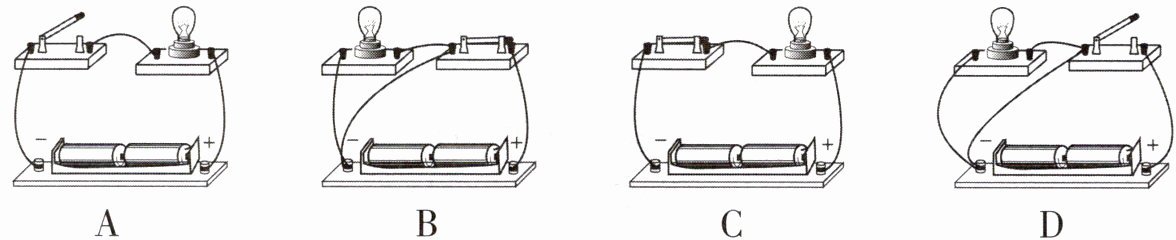

【跟踪训练5】如图所示,AB图是断路；C图是通路；D图是短路。

答案： AB C D
