《2025年鲁人泰斗假期好时光八升九年级物理人教版》

2. 并联：
(1) 定义：把电路元件并列地连接起来叫并联。
(2) 并联电路的特点：①电流有两条或两条以上的路径,有干路、支路之分。②每条支路都与电源形成一个通路,各支路用电器之间互不影响。当某一支路断路时,其他支路可能仍为通路。

答案： 2.
(1)并列
(2)①两 两 干 支
②通 互不影响 通

【典型例题1】如图所示,甲图中的两盏灯是串联的；乙图中的两盏灯是并联的；丙图中的两盏灯是串联的；丁图中的两盏灯是并联的。

答案： 【解析】：
甲图：电流从电源正极流出，依次经过两盏灯和开关，最后回到电源负极，只有一条电流路径，所以两盏灯是串联的。
乙图：电流从电源正极流出，在开关处分成两条支路，一条支路经过一盏灯，另一条支路经过另一盏灯，然后两条支路汇合回到电源负极，有多条电流路径，所以两盏灯是并联的。
丙图：电流从电源正极流出，依次经过开关和两盏灯，最后回到电源负极，只有一条电流路径，所以两盏灯是串联的。
丁图：电流从电源正极流出，在电池组上方分成两条支路，分别经过两盏灯，然后两条支路汇合经过开关回到电源负极，有多条电流路径，所以两盏灯是并联的。
【答案】：串；并；串；并

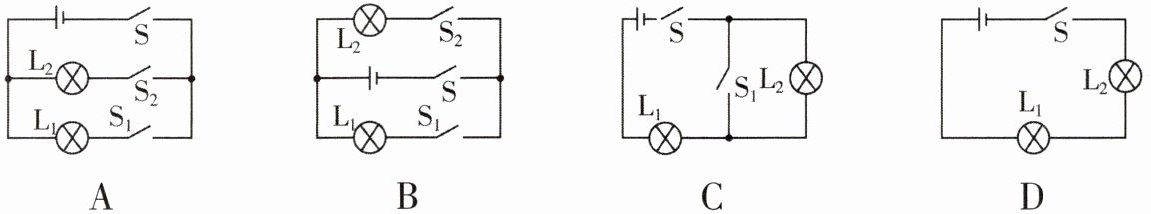

【跟踪训练1】如图所示的四个电路图中,各开关都闭合后,灯泡$L_1$与$L_2$串联的是 (D)

答案： D　[解析]判断电路连接方式的常用方法:若把电路中的任一元件断开，其他元件就没有电流流过，则电路是串联的;若把电路中的任一元件断开，其他元件仍有电流流过，则电路是并联的。故选D。

知识点二 连接串联电路和并联电路
1. 在串联电路中电流只有一条通路,开关控制所有用电器且与位置无关。
2. 在并联电路中,电流至少有两条通路,开关的控制作用与位置有关,干路开关控制所有用电器,支路开关只能控制支路的用电器。
【易错剖析】不能仅凭开关能控制所有用电器,就说电路是串联的,因为并联电路干路中的开关也能控制整个电路。
3. 串联电路和并联电路的特点
| | 串联电路 | 并联电路 |
| 连接特点 | 用电器(1)依次连接 | 用电器(2)并列连接在两点之间 |
| 电流路径 | 电流从电源正极出发,只有(3)一条路径流回到电源负极 | 干路电流在节点处分别流经支路,再在另一节点处汇合流回电源负极,有(4)多条路径 |
| 开关作用 | 开关控制整个电路,开关位置对电路的控制作用(5)没有影响 | (6)干路开关控制整个电路,(7)支路开关只控制它所在的那条支路 |
| 用电器间是否相互影响 | 各用电器互相影响,若其中一个断开,其他用电器无法工作 | 各用电器互不影响,若其中一个断开,其他用电器可正常工作 |

答案： 1. 所有用电器　位置
2. 位置　所有用电器　支路的用电器
3.
(1)依次
(2)并列
(3)一
(4)多
(5)没有
(6)干路
(7)支路
