《2025年鲁人泰斗假期好时光八升九年级物理人教版》

1. 在如图所示的电路中,下列说法正确的是 (A)

A.只闭合$S_1$时,两灯串联
B.只闭合$S_2$时,只有$L_1$发光
C.闭合$S_1$和$S_2$时,两灯并联
D.闭合$S_1$和$S_2$时,两灯都能发光

答案： A

2. 如图所示,用导线连接使灯$L_1$和$L_2$组成并联电路,正确的连接方法是 (C)

A.用一根导线连接A、B,再用另一根导线连接C、E
B.用一根导线连接A、B,再用另一根导线连接D、E
C.用一根导线连接A、C,再用另一根导线连接B、E
D.用一根导线连接A、C,再用另一根导线连接C、E

答案： C　[解析]用导线连接AB时，灯泡 $ L_{1} $ 被短路，灯 $ L_{1} $ 和 $ L_{2} $ 不构成并联电路，故AB错误;连接AC和BE时，电流有两条路径，一条是电源正极→ $ L_{1} $ →开关S→电源负极，另一条是电源正极→ $ L_{2} $ →开关S→电源负极，所以两灯泡是并联的，故C正确;连接AC和CE时，灯泡 $ L_{1} $ 和 $ L_{2} $ 被同时短路，灯 $ L_{1} $ 和 $ L_{2} $ 不构成并联电路，故D错误。故选C。

3. 在某教室内安装有多功能显示屏、投影仪、照明灯、空调等用电器,这些用电器既可以单独工作,也可以同时工作,为学生创造了良好的学习环境。关于教室内的电路,下列说法中正确的是 (B)
A.多功能显示屏与控制它的开关是并联的
B.投影仪与空调可以单独工作,它们是并联的
C.照明灯可以同时亮,同时灭,它们是串联的
D.当插座发生短路时,所有用电器都会被烧坏

答案： B

4. 新素材〔链接生活〕电动自行车电池不能长时间充电,为了电动自行车的充电安全,小明设计了如图所示的定时充电器。用定时器控制充电时间,当定时器中有电流通过时,充电器就会被断开。针对该充电器的设计方案,下面说法正确的是 (D)

A.定时器与充电器串联
B.如果在b处安装一个开关S,断开此开关则停止充电
C.充电时,定时器在电路中相当于一根导线
D.停止充电时充电器在电路中处于短路状态

答案： D

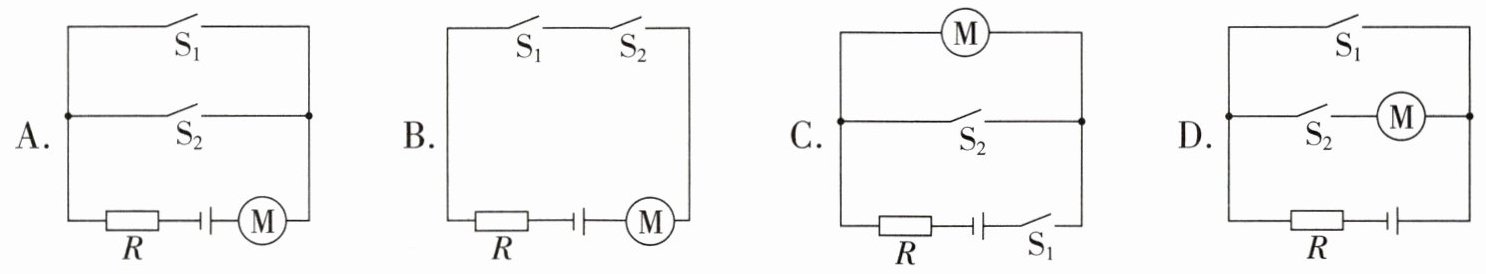

5. 新素材〔链接生活〕高铁站的自动检票闸机口设有身份证和人脸识别双重验证,两个信息相符合后闸机门(电动机)自动打开,乘客可检票通过。若每个信息验证成功相当于闭合一个开关,下列模拟电路符合要求的是 (B)

答案： B

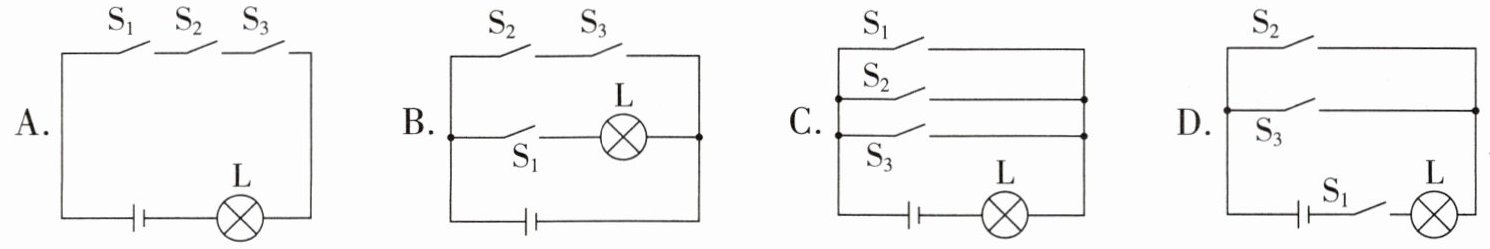

6. 新素材〔社会热点〕2024年9月10日,某手机厂商发布了全球首款三折叠屏手机,为手机市场注入了新鲜血液。点亮手机屏幕可简化为三个开关控制的电路,分别是$S_1($密码解锁)、$S_2($指纹解锁)、$S_3($人脸解锁),小灯泡L代替手机屏幕,三种方式任意一种都能解锁手机,下列电路图符合实际的是 (C)

答案： C
