【典型例题2】如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：$L_1$与$L_2$并联,开关S控制两盏灯,导线不能交叉。

答案：
解析：$L_1$与$L_2$两灯并联,开关S控制两盏灯,开关接在干路上,注意灯和电源不能短路。
答案：如图所示：

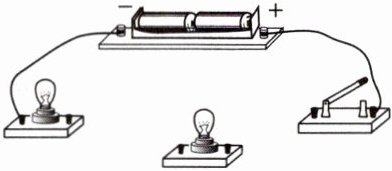

【跟踪训练2】请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路。

答案：
如图所示:
　　　　　

知识点三 生活中的电路
生活中最基本的电路是串联电路和并联电路。家庭中的电灯、电视机等用电器大多是并联在电路中的。控制用电器的开关与用电器之间是串联连接的。

答案： 串联　并联　并　串

【典型例题3】马路上的路灯总是一起亮,一起灭。如果它们其中一盏灯的灯丝断了,其他灯仍能正常发光。根据这些现象判断路灯是 (C)
A.串联的
B.可能是串联的,也可能是并联的
C.并联的
D.不能确定是何种连接方式

答案： 【解析】：马路上的路灯，当其中一盏灯的灯丝断了，其他灯仍能正常发光，这表明各路灯在工作时互不影响，所以它们的连接方式是并联；而路灯一起亮、一起灭，是因为在干路上安装了一个总开关来控制所有路灯。
【答案】：C

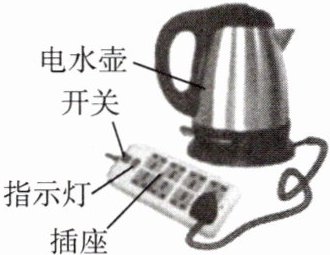

【跟踪训练3】如图所示是家庭中常用的电水壶,电水壶与插座上的指示灯是并联(选填“串联”或“并联”)的。若断开插座上的开关,则指示灯与电水壶都不(选填“只有一个”或“都不”)工作。

答案： 并联　都不
