《2025年鲁人泰斗假期好时光八升九年级物理人教版》

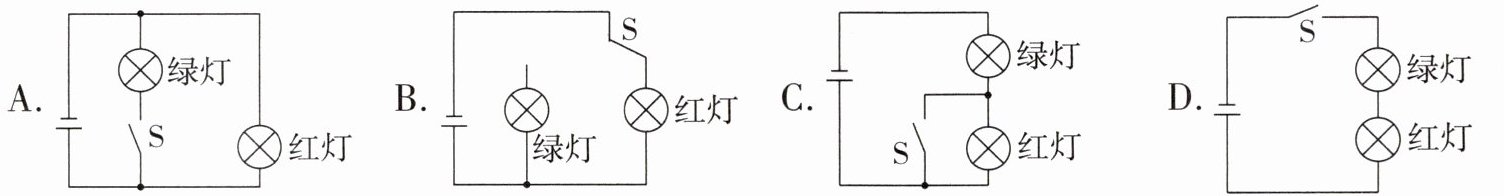

7. 某停车场用指示灯发绿光表示车位未被占用,发红光表示被占用,车辆驶入或离开时感应开关自动切换。下列能实现此功能的电路是 (B).

答案： B　[解析]由题知，用指示灯发绿光表示车位未被占用，发红光表示被占用，说明红灯和绿灯只能有一个发光，且不能同时发光。由图知，红灯与绿灯并联，当开关S闭合或断开时，红灯始终发光，故A不符合题意;由图知，当单刀双掷开关S接左边时，绿灯亮，表示车位未被占用;开关S接右边时，红灯亮，表示车位被占用，故B符合题意;由图知，当开关S断开时，红灯与绿灯串联，此时两灯都发光，故C不符合题意;由图知，当开关S闭合时，红灯与绿灯串联，两灯泡都发光，故D不符合题意。故选B。

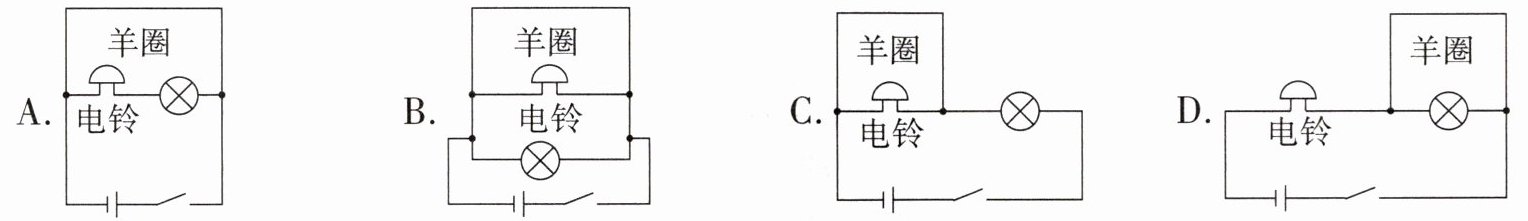

8. 新素材〔链接生活〕为了减轻牧民晚上看守羊圈的负担,小聪同学为牧民设计了如下电路：在毡房内连接了电铃、指示灯、开关以及电源,同时将细导线圈在羊圈外侧。闭合开关后,指示灯亮(表示电路正常),但电铃不响(表示羊圈没有被破坏)；当羊圈某个地方被撞开后(相当于导线断开),指示灯亮且电铃响(发出警报)。下列电路符合要求的是 (C)

答案： C

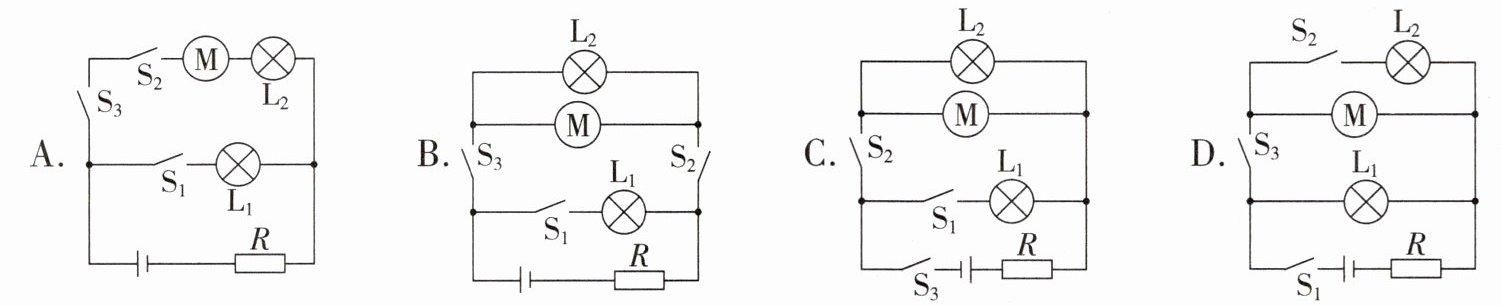

9. 新素材〔社会热点〕共享电动助力单车极大方便了人们的出行。如图所示为某助力单车,使用前先摇晃车把检查电量,此时开关$S_1$闭合,只有电量指示灯$L_1$亮起；确认电量充足后扫码开锁,此时开关$S_2$闭合,日间行车灯$L_2$亮起,电动机M启动,且日间行车灯$L_2$损坏时电动机M可正常工作；助力单车在规定区域内,开关$S_3$始终处于闭合状态,如果驶离规定区域,开关$S_3$自动断开,电动机M、行车灯$L_2$均无法工作,指示灯$L_1$可正常工作。下列电路设计符合要求的是 (B)

答案： B　[解析]助力单车使用前先摇晃车把检查电量，此时开关 $ S_{1} $ 闭合，只有电量指示灯 $ L_{1} $ 亮起，说明 $ S_{1} $ 与 $ L_{1} $ 串联接入电源两端;确认电量充足后扫码开锁，此时开关 $ S_{2} $ 闭合，日间行车灯 $ L_{2} $ 亮起，电动机M启动，且日间行车灯 $ L_{2} $ 损坏时电动机M可正常工作，说明 $ L_{2} $ 与电动机M并联，开关 $ S_{2} $ 位于 $ L_{2} $ 与电动机M并联电路的干路上;助力单车在规定区域内，开关 $ S_{3} $ 始终处于闭合状态，如果驶离规定区域，开关 $ S_{3} $ 自动断开，电动机M、行车灯 $ L_{2} $ 均无法工作，指示灯 $ L_{1} $ 可正常工作，说明开关 $ S_{3} $ 位于 $ L_{2} $ 与电动机M并联电路的干路上，故B符合题意，ACD不符合题意。故选B。

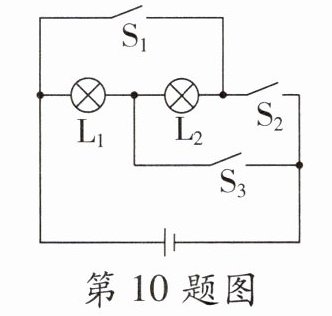

10. 如图所示,要使灯$L_1$和$L_2$串联在电路中,应闭合开关$ S_{2} $；如果要使灯$L_1$和$L_2$并联,应闭合开关$ S_{1} $ 和 $ S_{3} $；当同时闭合开关$S_1$和$S_2,$电路将发生短路。

答案： $ S_{2} $ $ S_{1} $ 和 $ S_{3} $ 短路

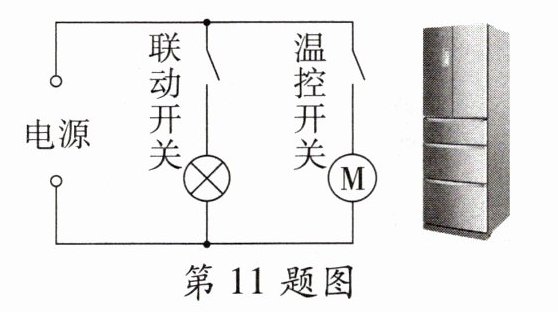

11. 新素材〔链接生活〕如图所示是家用电冰箱及其部分电路图。冰箱压缩机由温控开关自动控制,冷藏室照明灯由冰箱门联动开关控制。照明灯与压缩机的连接方式是并联(选填“串联”或“并联”),冰箱门关闭后,联动开关应处于断开(选填“断开”或“闭合”)状态,当冰箱里的温度高于设定温度时,温控开关会自动闭合(选填“断开”或“闭合”)。

答案： 并联　断开　闭合

12. 霓虹灯招牌“中国农业银行”每个字背后是由许多LED灯串组成的,现发现第4个字“业”熄灭,其他字均正常发光(如图所示)。根据这一现象,则“业”这个字的笔画之间的LED灯是串联的,“业”这个字与其他字之间是并联的。(均选填“并联”或“串联”)

答案： 串联 并联
