《2025年顶尖课课练九年级物理全一册人教版》

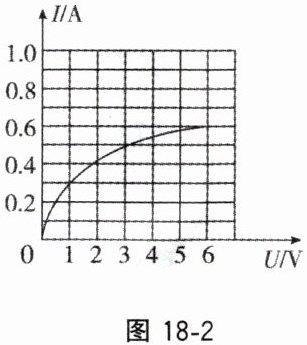

例2 灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图18-2所示。由图可知，当灯泡L正常发光时，通过其灯丝的电流是A，此时灯泡L的电阻是Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为W。

解析 灯泡L的额定电压为6V，从题图中看出此时通过灯泡L的电流为0.6A，根据欧姆定律可得灯泡L的电阻$R=\frac{U}{I}=\frac{6V}{0.6A}=10\Omega$；由图可知灯泡两端电压为3V时，通过灯泡的电流为0.5A，则此时灯泡L消耗的实际功率$P=U'I'=3V×0.5A=1.5W$。答案：0.6；10；1.5。

答案： 0.6；10；1.5

例3 两个电阻$R_1:R_2=2:3$，若将它们串联起来接到电源上，它们消耗电功率之比$P_1:P_2=$；若将它们并联起来接到电源上，它们消耗的电功率之比$P'_1:P'_2=$，若保持电源电压不变，则串联与并联消耗的总功率之比$P_{串}:P_{并}=$。
解析 串联电路电流相等，消耗电功率之比就是电阻之比，并联电路电压相同，消耗的电功率之比就是电阻之比的倒数，串联与并联消耗的总功率之比就是串联和并联总电阻之比的倒数。
串联电路电流相等，故$\frac{P_1}{P_2}=\frac{I^2R_1}{I^2R_2}=\frac{2}{3}$。
并联电路电压相同，故$\frac{P_1}{P_2}=\frac{\frac{U^2}{R_1}}{\frac{U^2}{R_2}}=\frac{R_2}{R_1}=\frac{3}{2}$。
电源电压不变，故$\frac{P_{串}}{P_{并}}=\frac{\frac{U^2}{R_{串}}}{\frac{U^2}{R_{并}}}=\frac{R_{并}}{R_{串}}=\frac{\frac{2×3}{2+3}}{2+3}=\frac{6}{25}$。

答案： $2:3$，$3:2$，$6:25$（答案以填空形式依次填写）
