例 用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图16-13所示。若要把标有字母的其中的两个接线柱连接到电路中去，共有种接法；“20Ω”指的是接线柱间的电阻值，“2A”指的是。

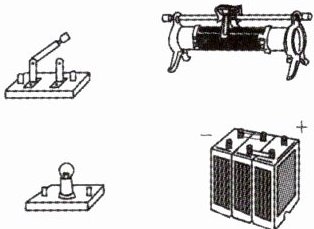

(2)现再给电源、小灯泡、开关各一个，导线若干，请在图16-14中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线。
解析 (1)若要把滑动变阻器其中的两个接线柱连到电路中，共有3种接法：A、C，B、C和A、B；“20Ω”是指滑动变阻器的最大阻值，此时接入电路的接线柱是A、B；“2A”是指滑动变阻器允许通过的最大电流值为2A；
(2)要求滑片向右移动时灯泡变暗，即滑动变阻器连入电路中的电阻增大，故滑动变阻器下面应接左端的接线柱；

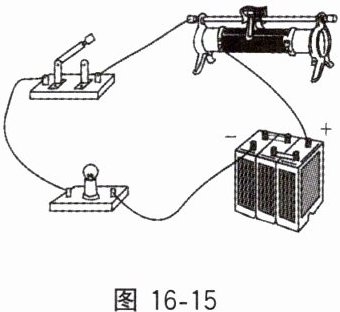

(3)电流表是测量电路中电流的仪表，必须串联在电路中，要想知道电路中电流值的改变情况，需在电路中再串联一个电流表，增加一根导线即可。答案：(1)3；A、B；滑动变阻器允许通过的最大电流值为2A；(2)连线如图16-15所示；(3)串；一。
评注 要想判断滑动变阻器的接线柱如何正确选择，应先根据灯泡亮度变化明确电路中电流的变化，再确定滑动变阻器连入电路中电阻值的变化，最后判断出滑动变阻器需要接入下面左端接线柱，从而完成滑动变阻器的连接。

答案：
(1) 3；A、B；滑动变阻器允许通过的最大电流值为2A；
(2) 如图16-15所示（文本描述：电源正极连接开关一端，开关另一端连接小灯泡一端和小灯泡另一端连接滑动变阻器左下接线柱（A），滑动变阻器右上接线柱（C）连接电源负极，滑片向右移动时接入电阻增大，灯泡变暗）；
(3) 串；一。
