4. 电路的状态
(1)通路(正常工作状态)：电路连接完整，电流能够顺利通过，用电器可以正常工作。
(2)断路(开路)：电路中的某处被切断，电流无法通过，用电器无法工作。
(3)短路
①电源短路：电路中电源两极直接用导线相连，电路中会有很大的电流。
②用电器被短路：电路是接通的，但用电器两端被导线直接连通，导致电流不经过用电器。

答案： 4.（1）电流 （2）电流 （3）①电流 ②用电器

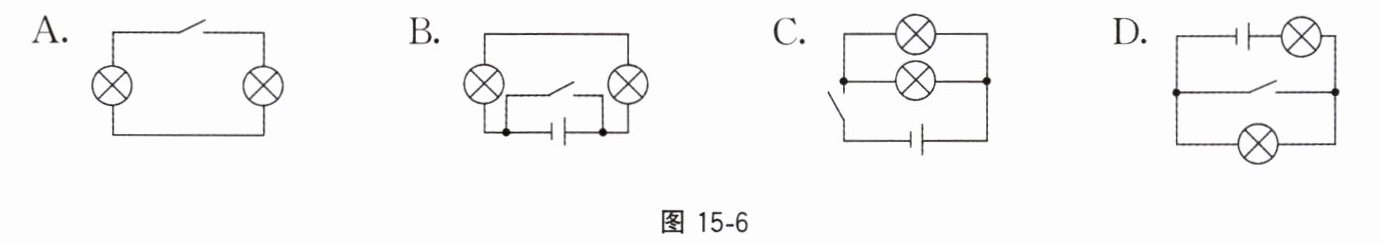

答案： B

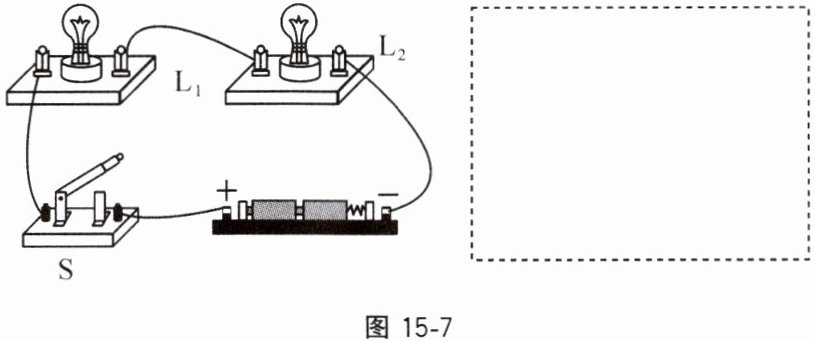

例2 根据实物图在虚线框内画出对应的电路图。

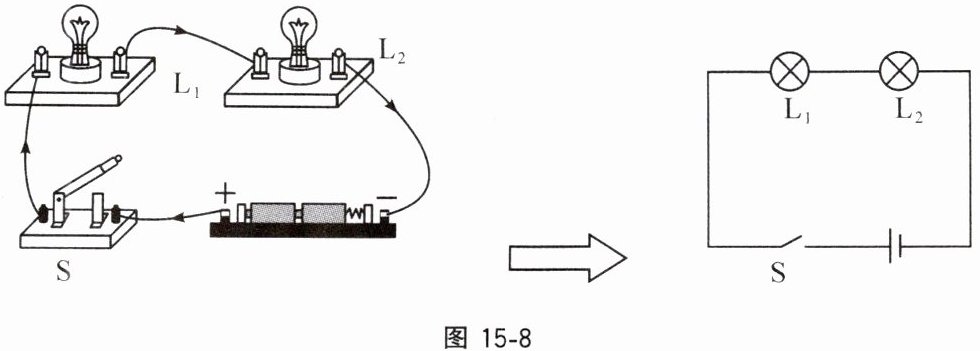

解析 由实物图画电路图，可按电流流向法，本题中电流的方向是从正极→开关S→L₁→L₂→负极，依次画出即可，答案如图15-8所示。

答案： 虚线框中电路图如下：
从电源正极开始，依次画出开关$S$、灯泡$L_1$、灯泡$L_2$，然后回到电源负极，两灯泡串联，开关控制整个电路。
故电路图为：电源正极——开关$S$——$L_1$——$L_2$——电源负极。
