《2025年顶尖课课练九年级物理全一册人教版》

2. 影响电磁铁磁性强弱的因素
|保持不变的因素|变化的因素|实验结论|
|----|----|----|
|线圈匝数、有铁钉|电流大/小|通过的电流越大，磁性越强|
|线圈匝数、电流|铁钉有/无|当有铁钉时，磁性强；无铁钉时，磁性弱|
|有铁钉、电流|线圈匝数多/少|线圈匝数越多，磁性越强|

答案： 2. 铁钉 线圈匝数 电流

3. 电磁铁的应用
(1)电磁铁最直接的应用之一是电磁起重机。
(2)在电动机、发电机、电磁继电器里也用到电磁铁。
(3)全自动洗衣机的进水、排水阀门，卫生间里感应式冲水器的阀门也都是由电磁铁控制的。

答案： 3.（1）电磁起重机 （2）电磁继电器

4. 电磁继电器
(1)构造：由电磁铁、衔铁、弹簧、触点等组成。
(2)实质：是利用电磁铁来控制工作电路的一种开关。
(3)作用特点：利用低电压、弱电流电路的通断间接控制高电压、强电流。
(4)工作原理：电磁铁通电时，具有磁性，吸引衔铁，动触点和静触点接触，工作电路闭合；电磁铁断电时，失去磁性，弹簧把衔铁拉起来，工作电路断开。

答案： 4.（1）电磁铁 （2）电磁铁 开关 （3）低 弱 高 强 （4）磁 衔铁 闭合 磁性 断开

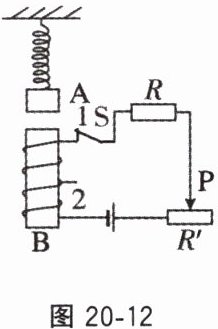

例1 小丽同学利用如图20-12所示装置研究电磁铁磁场的强弱与哪些因素有关。
图中A是悬挂在弹簧下的铁块，B是电磁铁的铁芯，S是转换开关(S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少)。
(1)实验过程中弹簧的伸长量越大，表示电磁铁的磁场越；
(2)保持滑片P位置不变，先后让开关S接1和2，可以研究电磁铁磁场的强弱与线圈的多少是否有关；
(3)请提出一个还可以用该装置验证的猜想并设计验证方案。
猜想：电磁铁磁场的强弱还与有关；验证方案：。
解析 磁铁具有吸铁性，从图示装置可知，电磁铁磁性越强，对铁块的吸引力越大，则弹簧的伸长越长；滑片位置不变，即控制电流不变，让开关先后置于1和2是改变了线圈的匝数，所以是研究电磁铁磁场的强弱与线圈匝数的关系；电路中的滑动变阻器可以改变电路中的电流，将开关置1或2不动，移动滑动变阻器滑片，改变通过电磁铁线圈的电流大小，观察弹簧的伸长情况。答案：(1)强；(2)匝数；(3)通过线圈的电流大小(或线圈内是否有铁芯)；保持开关接在1或2处不变，移动滑片P，观察弹簧伸长情况(或保持开关及滑片P位置不变，抽出铁芯，观察弹簧伸长情况)。

答案：
(1) 强
(2) 匝数
(3) 通过线圈的电流大小；保持开关接在1或2处不变，移动滑片P，观察弹簧伸长情况
（或线圈内是否有铁芯；保持开关及滑片P位置不变，抽出铁芯，观察弹簧伸长情况）
