《2025年顶尖课课练九年级物理全一册人教版》

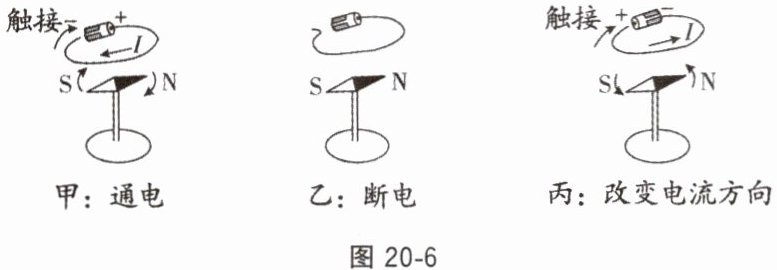

例 1 图 20 - 6 是奥斯特曾经做过的实验，观察比较甲、乙两图，可得到的实验结论是；观察比较甲、丙两图，可得到的实验结论是。

解析 观察甲、乙两图可知，甲导线通电后小磁针发生偏转，乙导线不通电，小磁针没有发生偏转，说明通电导线的周围存在磁场；观察甲、丙两图可知，两图中导线通过电流的方向相反，小磁针转动的方向也相反，说明通电导线周围的磁场方向跟电流方向有关。答案：通电导线周围存在着磁场；磁场的方向与电流方向有关。

答案： 通电导线周围存在着磁场；磁场的方向与电流方向有关。

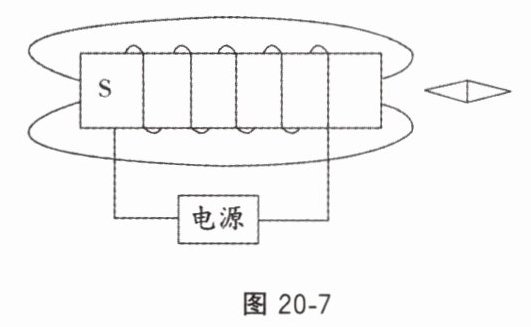

例 2 在图 20 - 7 中，标出磁感线方向、小磁针的 N 极和电源的正、负极。

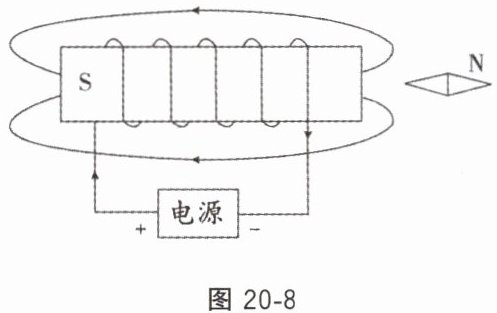

解析 由图可知，通电螺线管左端为 S 极，右端为 N 极，根据磁体周围的磁感线总是从磁体的 N 极出发，回到 S 极，可判断出磁感线的方向，由小磁针 N 极所指方向即为该点的磁感线方向，可判断小磁针的右端为 N 极；根据安培定则可确定螺线管正面电流方向向下，故可判定出电源的左端为正极，右端为负极。答案如图 20 - 8 所示。

答案： 在图中：
磁感线方向：从通电螺线管的右端（N 极）出发，回到左端（S 极）。
小磁针的 N 极：小磁针的右端为 N 极。
电源的正、负极：电源的左端为正极，右端为负极。
答案如图 20-8 所示（在对应位置标出磁感线方向为从右向左；小磁针右端为 N 极；电源左端为“+”，右端为“ - ” ）。

1. 首先发现电流磁效应的科学家是(C)。

A.安培
B.赫兹
C.奥斯特
D.法拉第

答案： 1.C

2. 关于电流的磁效应，下列结论中$\underline{不正确}$的是(D)。

A.电与磁之间有联系
B.电流周围存在磁场
C.电流产生的磁场方向与电流方向有关
D.电流产生的磁场方向与在该磁场中的小磁针转动的方向有关

答案： 2.D
