《2025年顶尖课课练九年级物理全一册人教版》

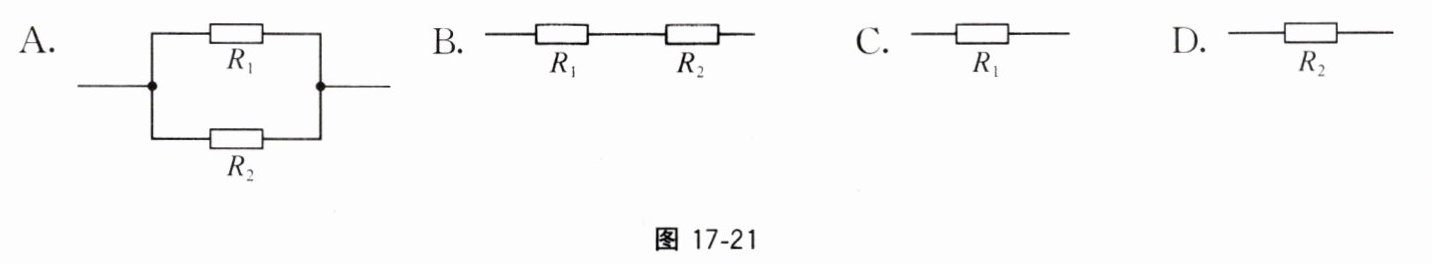

答案： 由于您未提供具体的题目内容（仅提及“[插图1]”），无法进行准确解答。请您补充题目文字描述或关键信息，以便我按照要求为您提供规范的解析和答案。

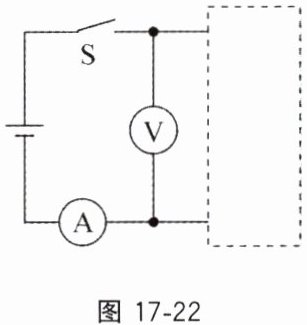

2. 在如图17-22所示的电路中，电源电压保持不变，当开关闭合后，电压表的示数为6V，电流表的示数为1.5A，则图中右边虚线内的电阻连接情况可能是(D)。


A.4Ω和3Ω的电阻串联
B.6Ω和8Ω的电阻并联
C.10Ω和5Ω的电阻串联
D.12Ω和6Ω的电阻并联

答案： 2.D

3. 已知电阻$ R_1 = 20 \Omega $、$ R_2 = 30 \Omega $，将这两个电阻串联起来，其总电阻为50Ω，若把它们接在15V的电源上，则电路中的电流为0.3A；若将它们并联起来，其总电阻为12Ω，再把它们接在15V的电源上，则电路中的总电流为1.25A。

答案： 3.50 0.3 12 1.25

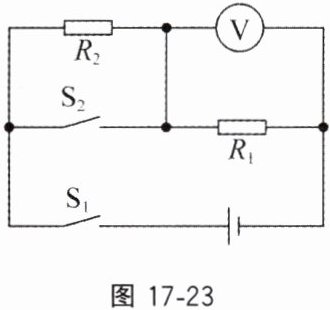

4. 在如图17-23所示的电路中，电源两端的电压保持不变，$ R_1 $、$ R_2 $的阻值分别为10Ω和20Ω。当开关$ S_1 $、$ S_2 $均闭合时，电压表的示数为6V，当开关$ S_1 $闭合、$ S_2 $断开时，电压表的示数为2V。

答案： 4.2

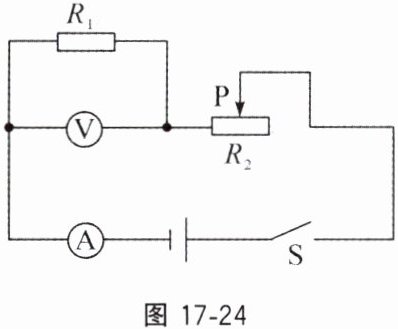

5. 如图17-24所示电路，闭合开关S，向右移动滑动变阻器滑片P，电流表A的示数变小。电压表V的示数与电流表A的示数的比值不变。(均选填“变大”、“变小”或“不变”)

答案： 5.变小 不变
