《2025年顶尖课课练九年级物理全一册人教版》

例 2 为了改善同学们的学习环境，学校在教学楼新装了智能楼道灯，该楼道灯只有在天黑且有人通过时才会发光。实践小组利用光控开关$S_{1}$（天黑闭合，天亮断开）和红外线感应开关$S_{2}$（有人通过闭合，无人通过断开）模拟智能楼道灯内部电路图。请你在图 15 - 13 虚线框中画出符合要求的电路图。

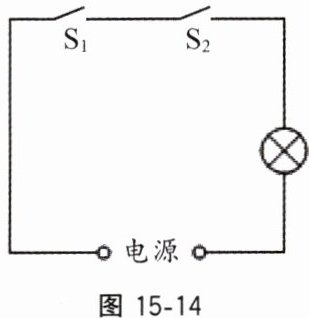

解析 根据题意可知，光控开关$S_{1}$（天黑闭合，天亮断开）和红外线感应开关$S_{2}$（有人通过闭合，无人通过断开）相互影响，所以两个开关是串联的，然后与灯泡串联在电路中，如图 15 - 14 所示。
评注 本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点设计电路。

答案： 根据题意，光控开关$S_1$（天黑闭合，天亮断开）与红外线感应开关$S_2$（有人通过闭合，无人通过断开）需同时满足条件才能使灯泡发光，因此两个开关应串联连接，并与灯泡串联在电路中。电路图如下：
（电路图与题中相同，$S_1$与$S_2$串联后与灯泡串联，电源提供电能。）

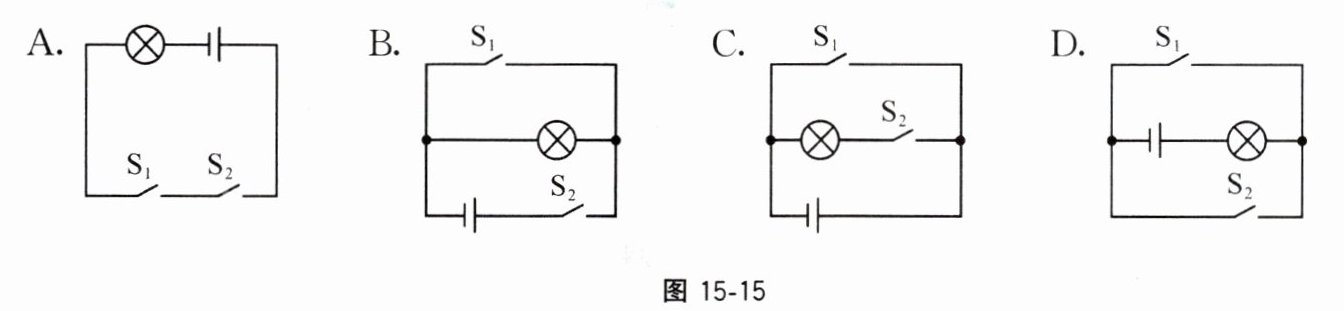

1. 公交车后门左右扶杆上各有一个按钮，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。图 15 - 15 中的电路能实现上述要求的是(D)。

答案： 1.D

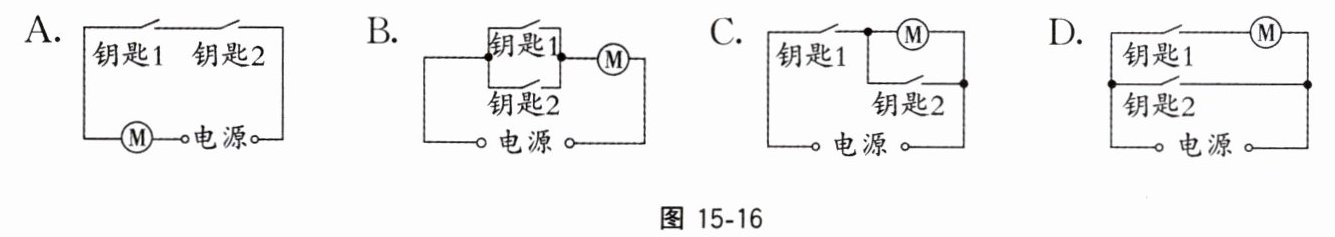

2. 中考试卷库大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，如图 15 - 16 所示电路中符合要求的是(A)。

答案： 2.A
