《2025年顶尖课课练九年级物理全一册人教版》

8. 如图 17 - 10 所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数变小，小灯泡的亮度不变。(选填“变大”、“变小”或“不变”)

答案： 8.变小 不变

1. 实验器材：电源、小灯泡、开关、电压表、电流表、滑动变阻器、导线。

答案： 电流表

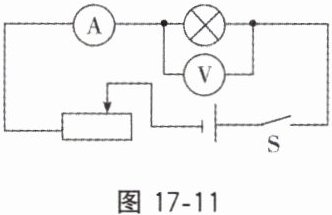

2. 实验电路图(图17 - 11)

答案： 由于您未提供具体的题目内容（仅给出了实验电路图的图号），无法进行针对性的解析和解答。请您补充完整题目信息（如实验目的、具体问题等），以便我按照要求为您提供规范的解答。

3. 实验原理：欧姆定律。

答案： 伏安法测电阻的实验原理是$R=\frac{U}{I}$

4. 实验方法：伏安法。

答案： 伏安法测电阻的原理是R=U/I，通过测量电压和电流计算电阻。

5. 实验步骤
(1)按照电路图连接电路。
(2)闭合开关，调节滑动变阻器的滑片，使电压表示数达到灯泡正常工作的电压值，读取对应的电压值和电流值，并记入表格中。
(3)继续调节滑动变阻器的滑片，使电压表示数逐渐减小，再读取几组对应的电压值和电流值，并记入表格中。
(4)分别求出对应的电阻值进行分析比较，最后得出规律。

答案： （2）正常工作 电压值 （3）逐渐减小

6. 特殊方法测电阻

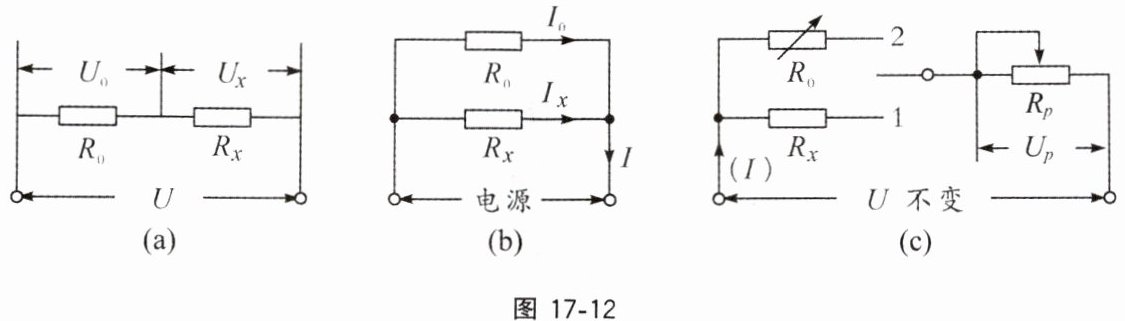

①串联分压法：如图17 - 12(a)所示，将待测电阻$R_{x}$与已知电阻$R_{0}$串联，测量总电压和分电压，利用分压公式$\frac{U_{x}}{U_{0}}=\frac{R_{x}}{R_{0}}$计算$R_{x}$。需要电压表测量分电压。
②并联分流法：如图(b)所示，将待测电阻$R_{x}$与已知电阻$R_{0}$并联，测量总电流和分电流，利用分流公式$\frac{I_{x}}{I_{0}}=\frac{R_{0}}{R_{x}}$计算$R_{x}$。需要电流表测量分电流。

③替代法：如图(c)所示，用一个已知电阻$R_{0}$替代待测电阻$R_{x}$，通过调节电路使电路状态相同，从而得出$R_{x}=R_{0}$。适用于无法直接测量电流或电压的情况。
这些方法的共同思路是通过已知的物理量(如电压、电流、已知电阻等)和电路的基本规律(如欧姆定律、分压分流原理等)，间接求出未知电阻。选择合适的方法取决于具体的实验条件和测量精度要求。

答案： 题目为方法介绍，无具体问题及选项，无法给出对应选项答案。
