《2025年一遍过八年级物理上册苏科版》

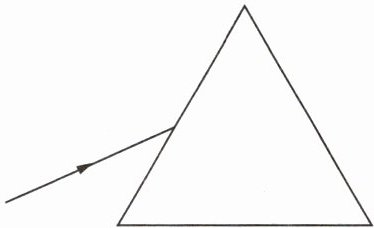

1 [2024 榆林榆阳区期末]根据光的折射规律,在图中作出光线进入和离开三角形玻璃的大致轨迹。

答案：
如图所示。

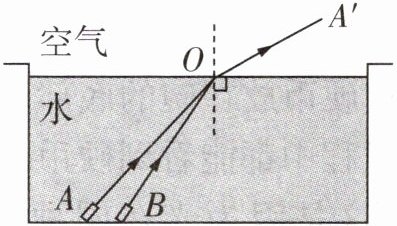

2 [2024 河南中考]如图,观光水池中,一束红光沿 AO 方向从水射入空气,折射光线为 OA'。若另一束红光沿 BO 方向从水射入空气,请大致画出入射光线 BO 的折射光线,并标出对应的折射角 r。

答案：
如图所示。

[解析]
AO 是原来的入射光线，OA'是原来的折射光线
BO 是后来的入射光线，OB'是后来的折射光线
入射角减小，折射角随入射角的减小而减小
折射角大于入射角，在 OA'和 BO 的延长线（可不画出）之间画出 OB'，OB'与法线的夹角为折射角 r

3 [2025 南阳邓州期末]一束激光从空气中以图示角度射入水中,其反射光线与折射光线刚好垂直。请在图中画出折射光线,并标出折射角的角度大小。

答案：
如图所示。

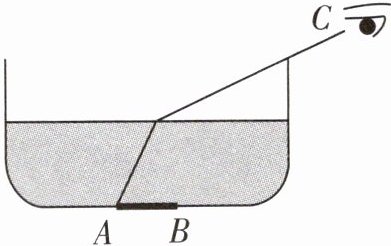

4 [2023 南京中考]图中,小明的眼睛在 C 处,图示是小明刚好看到水中杯底硬币的 A 端的光路。在图中用箭头标明光的传播方向;向杯中缓慢注水,在图中画出小明刚看到硬币 B 端时水面的位置。

答案：
如图所示。

[解析] 小明刚好看到水中杯底硬币的 A 端，说明 A 端射向水面的光线折射后进入了人的眼睛，过 B 点作 A 端的入射光线的平行线，该平行线为看到硬币 B 端时的入射光线，与之前折射光线的交点所在平面为刚看到硬币 B 端时水面的位置。

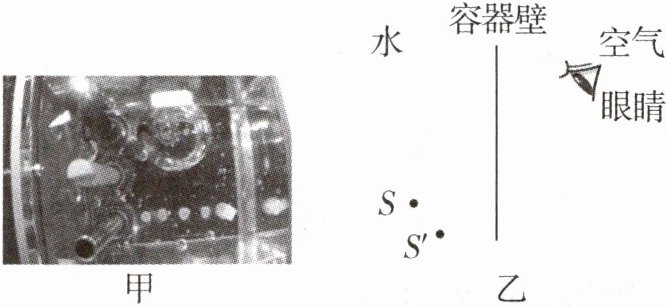

5 [新情境][2024 菏泽中考]2024 年 4 月 26 日,神舟十八号载人飞船成功对接中国空间站,装有4 条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图(S 表示斑马鱼的实际位置,S'表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响)。

答案：
如图所示。

折射作图
[解析] 航天员之所以能看到水中的物体，是由于物体反射的光线斜射入空气中时，发生折射，折射角大于入射角，折射光线远离法线，眼睛逆着折射光线看去，人看到的“物体”比物体的实际位置靠近水面，故 S'为物体的像的位置，S 为物体的实际位置，物体的像是人眼逆着折射光线看到的，所以 S'与眼睛的连线与水面的交点即为入射点；连接 S 和入射点即为入射光线，入射点和眼睛的连线即为折射光线。

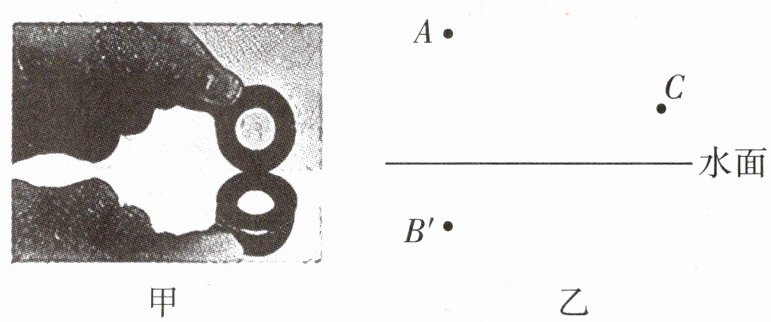

6 [新情境][2023 本溪中考]小明将两个大小相同的红、蓝环粘在一起形成“8”字,手拿红环将蓝环竖直放入水中,使蓝环刚好浸没,从水面上方 C 点可以观察到红环的“倒影”和蓝环的像并不完全重合,如图甲所示。请在图乙中作出：(1)红环最上端 A 点在水中的像 A'点。(2)B'点为蓝环最下端 B 点的像,请完成从 C 点看到 B 点的光路。

答案：
如图所示。

[解析]
(1)平静的水面可视为平面镜，平面镜成的像与物关于镜面对称，据此确定红环最上端 A 点在水中的像 A'点（已知两个大小相同的红、蓝环粘在一起形成“8”字，故 A'点与蓝环最下端 B 点重合）。
(2)蓝环最下端 B 点反射的光由水中斜射入空气时，折射角大于入射角，折射光线远离法线，人逆着折射光线看去，看到最下端 B 点的像 B'比最下端的 B 点高，连接 B'C 交水面于 O 点，连接 BO 即为入射光线，OC 为折射光线。

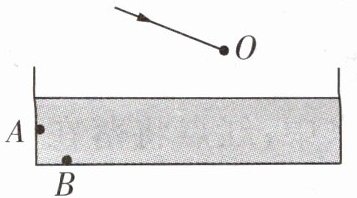

7 如图所示,暗室内有一个容器,容器上方一激光束入射到平面镜(图中未画出)上的 O 点,光束经平面镜反射后照射到容器壁的 A 点。然后给容器中装水,水面到如图所示位置时,发现原来射到 A 点的光束射到容器底的 B 点了,请画出平面镜的位置,并作出激光束从镜面 O 点反射后,照射到 B 点的光路图。

答案：
如图所示。

审题指导
反射光线→法线→平面镜→入射点→折射光线
[解析] 容器中没有水时，光沿直线传播，故连接 OA，加上箭头，即为反射光线，根据光的反射定律，反射角等于入射角，入射光线和反射光线的夹角的平分线为法线，过 O 点作法线的垂线，可以画出平面镜；当容器中加入水时，激光束从镜面 O 点反射后，反射光线（射向水的入射光线）与水面的交点为入射点（O'不用标出），连接入射点 O'与 B 点，标上箭头，即为折射光线。
