《2025年一遍过八年级物理上册苏科版》

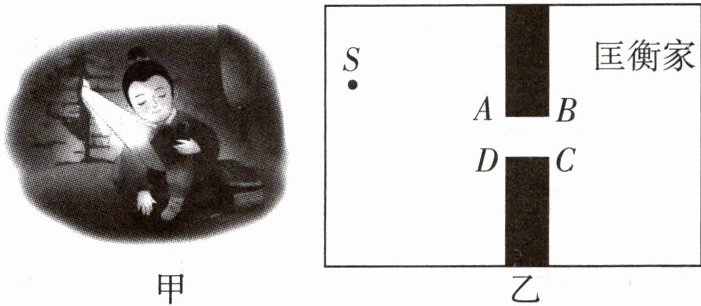

1 [2025 泰州月考]成语“凿壁偷光”,是指西汉匡衡凿穿墙壁引邻家之烛光读书一事(如图甲所示)。其原理可简化成如图乙所示的模型：S为邻家烛焰,ABCD是匡衡在厚墙壁上凿穿的方形孔洞,请作出邻家蜡烛在匡衡家照亮的范围(用阴影线表示),完成相应光路图。

答案：
如图所示。

2 请在图中画出三角形ABC在平面镜MN中所成的像A'B'C'。

答案：
如图所示。

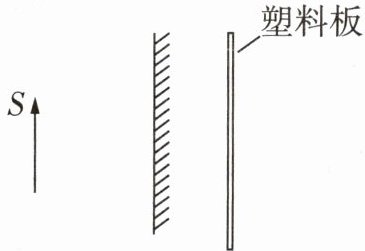

3 [2025 南京秦淮区期中]如图,物体S放在平面镜前,不透光的塑料板放在镜后,请画出S在平面镜中的像S'。

答案：
如图所示。

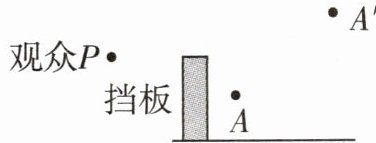

4 [2025 南京秦淮外国语学校月考]“仙女飞天”魔术表演中,位于P点的观众看到云雾中漫舞的仙女A',实质是挡板后的演员A在平面镜中的虚像,如图所示,请作出平面镜的位置,并补全光路图。

答案：
如图所示。

[解析]　因为像和物体是关于平面镜对称的，所以平面镜所在的位置其实就是演员A与仙女A'连线的垂直平分线所在的位置;因此连接A与A'，并作出AA'的垂直平分线，即为平面镜的位置，如图所示。

5 小美去鞋店买鞋,如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。

答案：
如图所示。

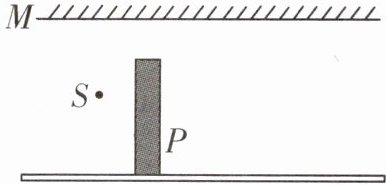

6 如图所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙。请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图。

答案：
如图所示。

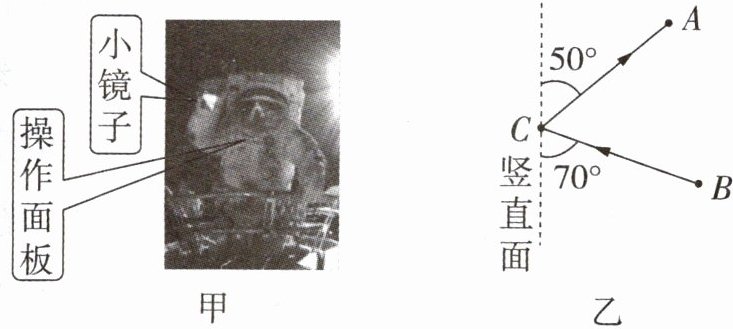

7 新情境 [2023 宜昌中考]航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲所示)进行观察。图乙中A点代表航天员的眼睛,B点代表胸前某一按钮,C点是小镜子的位置,请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。(保留作图痕迹)

答案：
如图所示。

[解析]　根据光的反射定律、平面镜成像特点作图:①先作∠ACB的角平分线(画虚线)，即法线;②然后过C点作法线的垂线(画实线)，用短斜线标出镜子背面;③最后标出镜面与竖直面的夹角，夹角的大小为90°−50°−$\frac{180°−50°−70°}{2}$=10°。
