《2025年一遍过八年级物理上册苏科版》

1 [2023 益阳中考]点燃蜡烛,烛焰通过焦距为20 cm的凸透镜甲成缩小的像。现用焦距为10 cm的凸透镜乙替代凸透镜甲,且保持烛焰和透镜的位置不变,则烛焰通过凸透镜乙所成的像是( )

A.缩小的实像
B.放大的虚像
C.倒立的虚像
D.正立的实像

答案： A 点燃蜡烛,烛焰通过焦距为20 cm的凸透镜甲成缩小的像,说明物距大于二倍焦距;用焦距为10 cm的凸透镜乙替代凸透镜甲,且保持烛焰和透镜的位置不变,则物距仍大于二倍焦距,烛焰通过凸透镜乙所成的像是倒立、缩小的实像,故A符合题意。

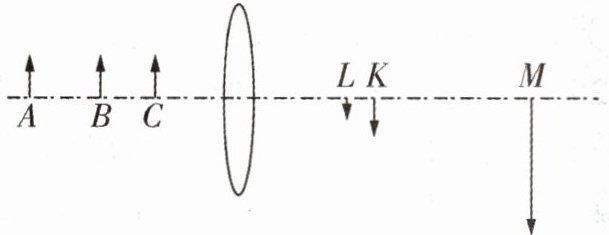

2 [教材 P73T1 改编][2025 南通期中]如图所示是某同学探究凸透镜成像规律时,先后将物体放在A、B、C处,记录了三次成像情况,下列说法不正确的是( )


A.三次所成的像均是倒立的实像
B.物体放在A处时,成像在L处
C.物体放在B处时,成像在K处
D.透镜的焦点在B、C两点之间

答案： D 由凸透镜成像规律可知,实像都是倒立的,由题图可知,三次所成的像均是倒立的实像 A√ 根据凸透镜成实像时“物近像远像变大”可知,物体放在A处时,成像在L处 B√ 根据凸透镜成实像时“物近像远像变大”可知,物体放在B处时,成像在K处 C√ 由“一倍焦距分虚实”可知,透镜的焦点在C点右侧 D×

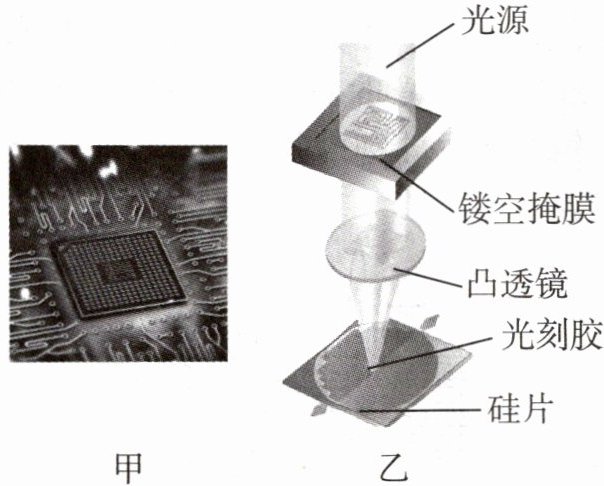

3 [新导向·科技成就][2025 无锡惠山区月考]2023年2月哈工大宣布突破EUV光刻机关键技术,光刻技术是利用缩图透镜将绘在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上,在硅片上成像越小,芯片制程越小。光源通过镂空掩膜后经过凸透镜成一个倒立、______(填“缩小”或“放大”)的实像,想让我国制造的光刻机成像更小,应该使镂空掩膜______(填“远离”或“靠近”)凸透镜,或者更换焦距更______(填“小”或“大”)的凸透镜。

答案： 缩小 远离 小 【解析】镂空掩膜到凸透镜光心的距离u应该满足u＞2f,光源通过镂空掩膜后经过凸透镜成的像是倒立、缩小的实像。凸透镜成实像时,物远像近像变小,所以,想让我国制造的光刻机成像更小,需要增大物距,应该使镂空掩膜远离凸透镜,或更换焦距更小的凸透镜。

4 小明做“探究凸透镜成像规律”的实验时,把米尺作为光具座,选用焦距为10 cm的凸透镜。

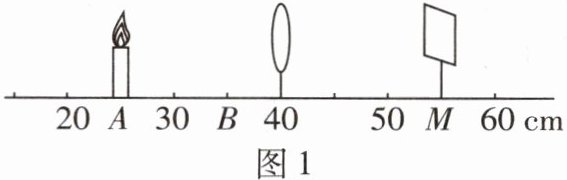

(1)如图1所示,当把蜡烛放在A点时,光屏应向M点的______(填“左”或“右”)侧移动,才能接收到一个清晰的像；要使所成的像更大些,他应把蜡烛向A点的______(填“左”或“右”)侧移动。
(2)实验中,当小明用白纸遮住凸透镜的上半部分时,光屏上成像的情况是______。
A. 只出现烛焰上半部分的像
B. 只出现烛焰下半部分的像
C. 仍然是完整的像,只是变暗些
D. 像不受任何影响
(3)小星通过作图法来学习凸透镜成像规律。小星选择根据通过凸透镜的三条特殊光线来作图,这三条光线是：平行于主光轴的光线过焦点,过焦点的光线平行于主光轴射出,过光心的光线不改变方向。请完成下列作图：

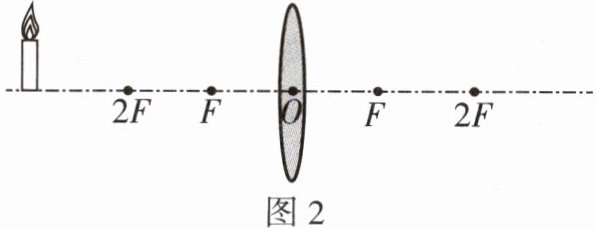

①物体、凸透镜及焦距确定,物体在凸透镜的二倍焦距以外,画出像的位置及大小。

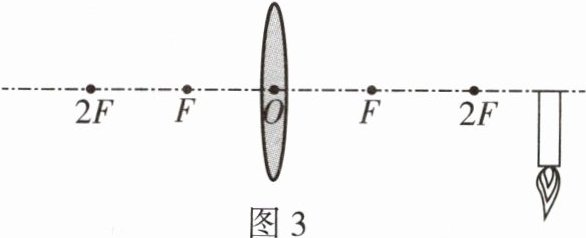

②像、凸透镜及焦距确定,像在凸透镜的二倍焦距以外,画出物体的位置及大小。

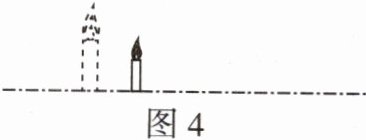

③物体、像的位置确定,成的是正立、放大的虚像,画出凸透镜的位置及焦点F。

答案：

(1)右 右
(2)C

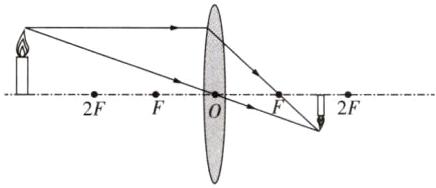

(3)①如图所示。

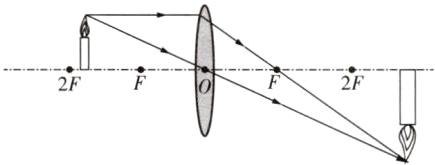

②如图所示。

③如图所示。

【解析】
(1)凸透镜的焦距为10 cm,由题图可知,蜡烛到凸透镜的距离大于一倍焦距而小于二倍焦距,此时像距大于二倍焦距即大于20 cm,故光屏应向M点的右侧移动,才能接收到一个清晰的像。
(2)遮住凸透镜的上半部分,烛焰上任一点的光射向凸透镜的下半部分,经凸透镜折射后,仍然能会聚成像,像的大小不发生变化,因折射光线减少,所以会聚成的像变暗。
