《2025年同行学案八年级物理上册人教版》

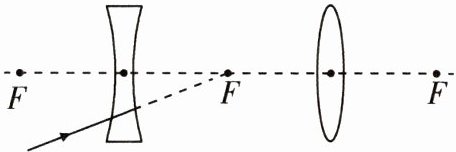

1. (母题)(2024·枣庄中考)如图所示,一束光射向凹透镜,请画出该光经过凹透镜、凸透镜的折射光路.

答案：
1.如图所示.
　　　　　　

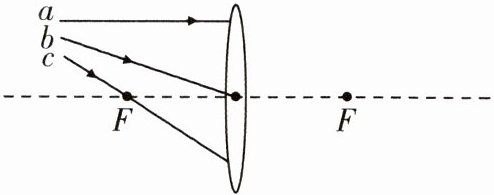

2. (2024·内江中考)如图,F 是凸透镜的焦点,a、b、c 是三条入射光线,请画出这三条光线经凸透镜后的折射光线.

答案：
2.如图所示.
　　　　

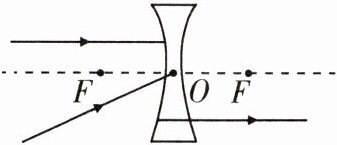

3. (2024·宜宾中考)如图所示,根据透镜对光的作用,将图中三条光线补充完整.

答案：
3.如图所示.
　　　　　　　

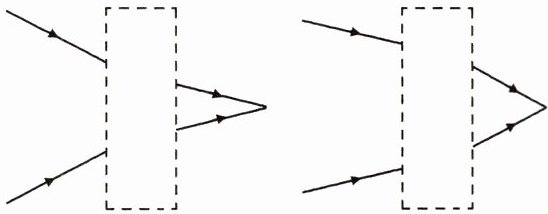

4. 在下列虚线框内画出合适的透镜.

答案：

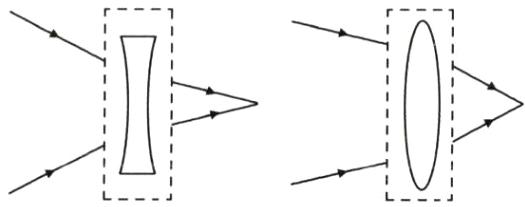

4.如图所示.
　　　　

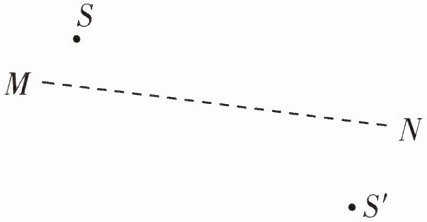

5. 如图所示,MN 为透镜主光轴,$S'$是光源 S 通过透镜所成的像,请在图中画出透镜位置和种类,并确定透镜右侧焦点 F 的位置.

答案：
5.如图所示.
　　　　　　

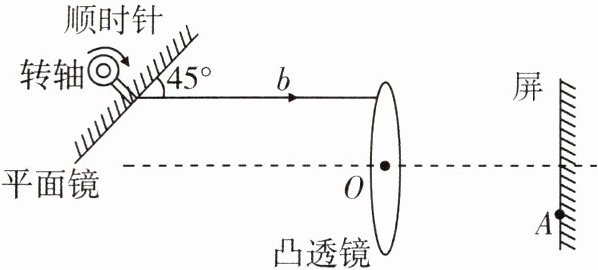

6. (2024·广州中考)如图,光线 a(图中未画出)射到平面镜上,其反射光线 b 平行于凸透镜的主光轴,光线 b 经凸透镜折射后,射到屏上的 A 点.

(1)画出光线 a.
(2)画出光线 b 经凸透镜折射后的光路,并标出凸透镜右侧的焦点 F.
(3)保持光线 a 不变,若平面镜转动角度小于$90^{\circ }$,则______(选填“顺时针”或“逆时针”)转动平面镜,可使 a 的反射光线通过凸透镜光心 O.

答案：
6.
(1)
(2)如图所示.　　
(3)顺时针
　　　

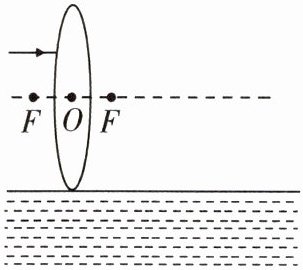

7. (2024·达州中考)一束平行于主光轴的光线,经凸透镜折射后在水面发生反射和折射,请完成光路图.

答案：
7.如图所示.
