《2025年同行学案八年级物理上册人教版》

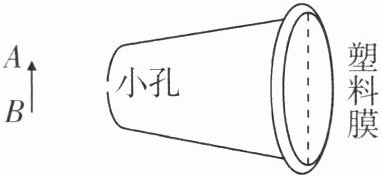

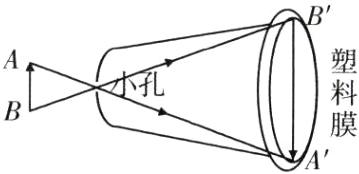

1. (母题)(2024·白银中考)如图所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用AB表示)在塑料膜上成的像(用箭头$A'B'$表示)及光路图.

答案：
如图所示.
　　　　　　

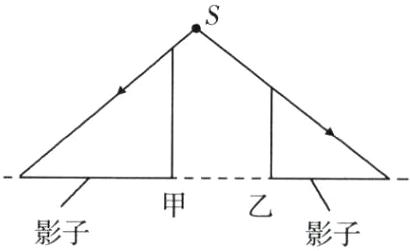

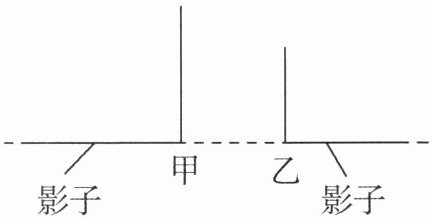

2. 如图所示,路灯下站着甲、乙两人,地上留下了他们的影子(水平实线),通过作图确定路灯S的位置.

答案：
如图所示.
　　　　　　

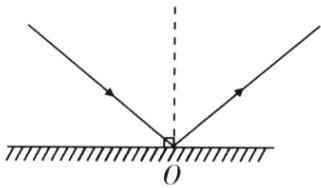

3. (母题)(2024·云南中考)如图所示,一束光斜射到镜面上的O点,请画出反射光线.

答案：
如图所示.
　　　　　　　

4. (2024·西安雁塔三模)如图所示,请根据反射光线画出入射光线并标出入射角的大小.

答案：
如图所示.
　　　　　　　　

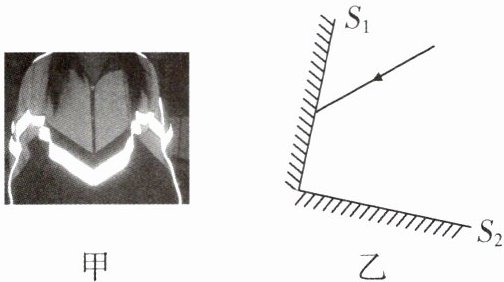

5. (2024·安顺一模)小华同学发现校服上的反光条可以在夜间反射周围的光线,从而对路人和司机起到一定的警示作用.请教老师后得知:制作反光条的反光材料表面覆盖了一层微棱镜(如图甲所示),这些微小结构可以将不同方向入射的光按原方向反射回去.微棱镜的结构可以简化为图乙,若一束光照射到微棱镜上,请你在图乙中画出光反射后的光路图.

答案：
如图所示.
　　　　　　　　　

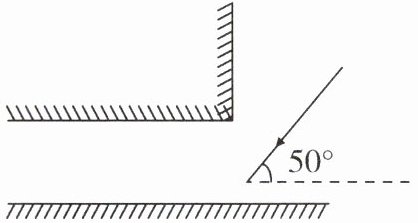

6. (2024·潍坊潍城期中)如图所示,太阳光与水平面成$50^{\circ}$的夹角,某同学用平面镜使太阳光水平射入隧道.请通过作图标出平面镜的位置,并标出反射角的度数.(保留作图痕迹)

答案：
如图所示.
　　　　　　　

7. (母题)(2024·无锡中考)在图中作出物体ABC通过平面镜所成的像.

答案：
如图所示.
