16. 按下列要求作图。

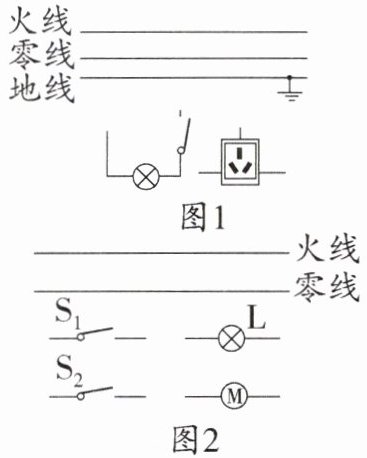

(1)如图 1,用笔画线代替导线,正确连接家庭电路。
(2)投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡 L,再关闭风扇 M；请用笔画线表示导线在如图 2 中把电路连接完整,要求实现：先断开开关$ S_1,$灯泡熄灭,风扇继续转动,再断开开关$ S_2,$风扇才停止转动；若只闭合开关$ S_1,$灯泡不亮。

答案：
如图所示
(1)

(2)

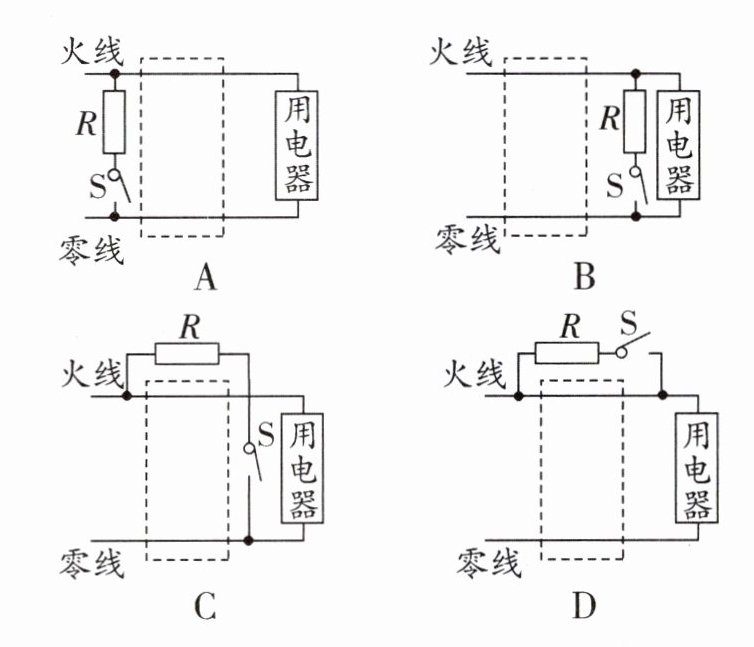

17. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关 S 与电阻 R 组成,闭合开关 S 就能模拟漏电情形,试验电路的连接符合要求的是( )

答案： C

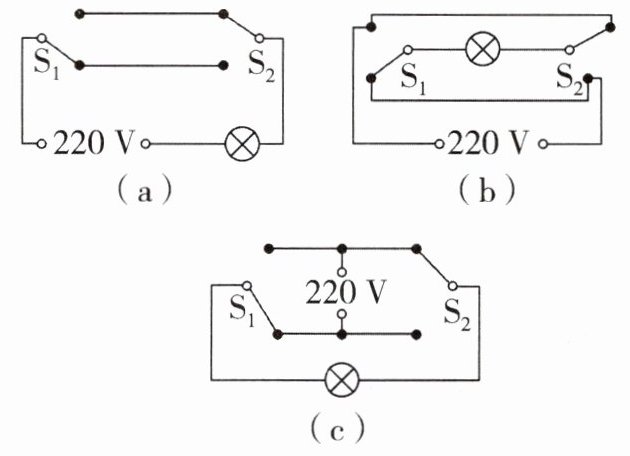

18. 如图所示是小华依据所学的简单电路知识,设计的控制楼梯灯的三种方案电路。从安全用电角度对方案进行评估,其中合理的是______。理由是______。

答案： (a) 方案(a)火线接开关后与电灯连接，方案(b)(c)电灯可能被直接连接到火线上，存在安全隐患
