《2025年暑假总动员宁夏人民教育出版社八年级科学浙教版》

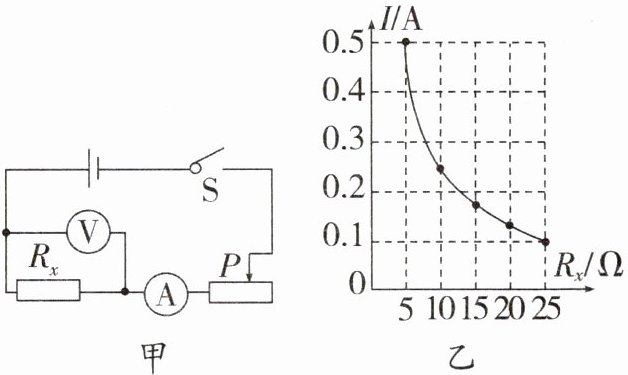

14. 某同学利用如图甲所示的电路进行实验,电源电压恒为 3 V,更换 5 个定值电阻 Rₓ,得到如图乙所示的图像.以下有关叙述正确的是 ( )


A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持 0.5 V 不变
C.滑动变阻器阻值变化范围为 1 Ω~5 Ω
D.将 Rₓ 从 5 Ω 换成 10 Ω 后,应将滑片 P 向左移

答案： C

15. 为了探究“铅笔芯的电阻随温度的变化规律”,小明设计了如图所示的电路,电源电压恒定,R₀为定值电阻。

(1) 在本实验中电阻 R₀的作用是____。
(2) 小明检查电路后认为电路设计存在问题,实验过程中没有保持铅笔芯两端的电压相同,无法判断其电阻变化。小明的观点是否正确,理由是____。
(3) 闭合开关后用酒精灯对铅笔芯进行加热,每隔 10 s 记录一次电流值,实验测得的数据如下表所示:
由此可以得出:铅笔芯的电阻随温度的升高而____。

答案：
(1) 保护电路
(2) 不正确。因为电路中电源电压及定值电阻 $R_{0}$ 不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大，所以能够完成实验
(3) 减小

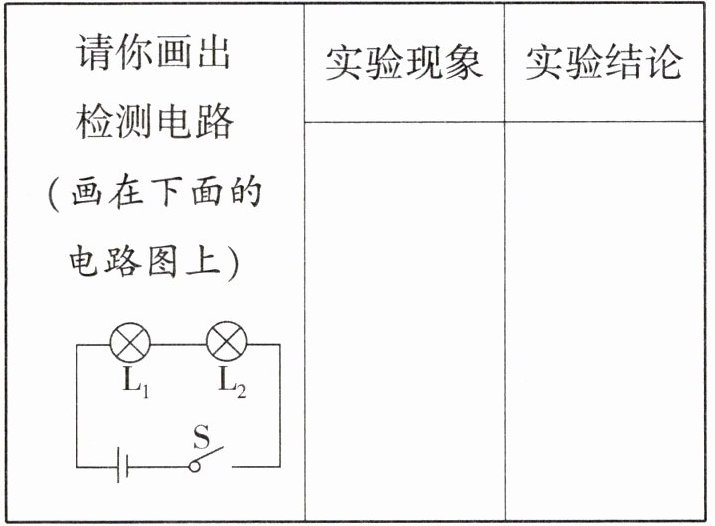

16. 如表格中电路图所示,闭合开关 S 后,发现两灯均不亮,其中一个灯损坏,现提供导线、电压表,请选用上述器材进行检测,并分析现象和得出实验结论。

答案：

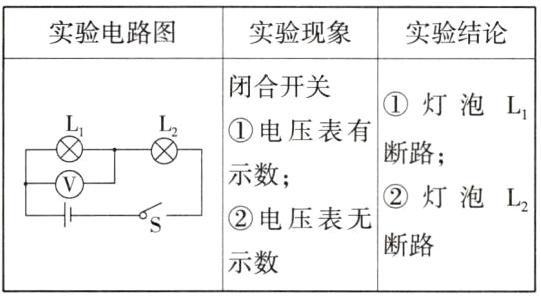

如图所示
