《2025年暑假总动员宁夏人民教育出版社八年级科学浙教版》

7. 灯泡$L_{1}$、$L_{2}$并联后接在电源两端,电源电压为$6V$。$L_{1}的电阻为12Ω$,通过$L_{2}的电流为0.3A$,则$L_{2}$的阻值为______$Ω$,通过干路的电流为______A。

答案： 20 0.8

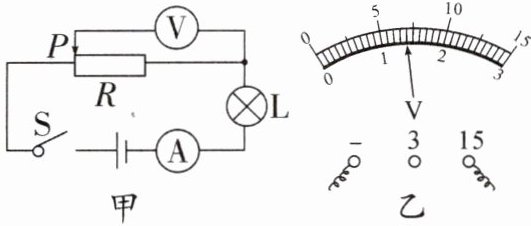

8. 如图甲所示,已知电源电压为$10V$,将滑动变阻器滑片P移到最左端,闭合开关S,灯泡发光,电流表示数为$0.35A$,电压表示数如图乙所示,则此时滑动变阻器接入电路的电阻是______$Ω$。当滑片P向右移动的过程中灯泡亮度______(填“变亮”“不变”或“变暗”)。

答案： 20　不变

9. 在“探究电流与电压的关系”的实验中：
(1)请在方框中画出能够改变定值电阻的电压、并可以同时测量电压和电流的电路图。

(2)通过实验记录电流表、电压表的示数如下表所示：
|实验序号|1|2|3|4|5|6|
|电压$U/V$|2.0|2.2|2.4|2.6|2.8|3.0|
|电流$I/A$|0.20|0.22|0.24|0.26|1.40|0.30|
对表中数据进行分析,你认为错误的数据是实验序号______,排除错误数据,可归纳得出的结论是______。
(3)如果想用此电路继续探究“电流与电阻的关系”,每次更换电阻后,可以通过调节______,使电阻两端的电压不变。实验得出的结论是______。

答案：

(1)如图所示
　　　　　　
(2)5　在电阻一定时,电流与电压成正比
(3)滑动变阻器　在导体两端电压一定时,电流与电阻成反比

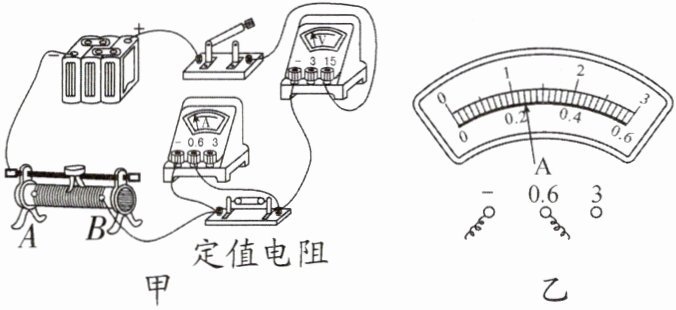

10. 小敏用图甲所示电路来测定某定值电阻的阻值。

|实验次数|$U/V$|$I/A$|$R/Ω$|
|1|2.0|0.20|10.0|
|2|2.5| | |
|3|2.9|0.28|10.4|
(1)闭合开关前,要将滑动变阻器滑片滑到______(填“A”或“B”)端。
(2)闭合开关后,发现只有一只电表的指针发生偏转,请结合图甲电路分析产生此现象的原因是______。
(3)排除故障后,进行三次实验,测得数据如表。表中第二次实验的电流可从图乙中读取,根据这三次测得的数据求得此电阻的阻值为______$Ω$(保留一位小数)。
(4)(多选)下列实验电路图中,也能够得出定值电阻$R_{x}$阻值的电路有______。

答案：
(1)A　　
(2)电压表串联在电路中了
(3)10.3　
(4)ACD
