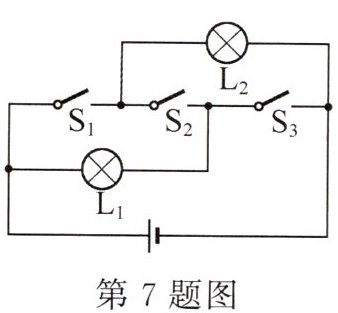

7. (2024·四川自贡·2分)在如图所示的电路图中,闭合开关 $ S_{1} $、$ S_{3} $,断开开关 $ S_{2} $,则小灯泡 $ L_{1} $、$ L_{2} $ 是____(选填“串”或“并”)联;若同时闭合开关 $ S_{1} $、$ S_{2} $、$ S_{3} $,则会造成电路____.

答案： 并 短路

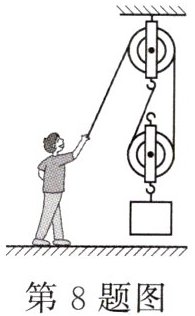

8. (3分)工人利用如图所示的滑轮组提升物体. 已知绳子自由端拉力为 500 N,物体 50 s 内在竖直方向上被匀速提升了 3 m,该滑轮组的机械效率为 80%,则该过程中的有用功为____J,拉力的功率为____W,动滑轮的重力为____N. (不计绳重和摩擦)

答案： 2400 60 200 解析：由图可知动滑轮上绳子的段数$n = 2$，绳子自由端移动的距离$s = nh = 2×3m = 6m$，拉力做的总功$W_{总}=Fs = 500N×6m = 3000J$，由$η=\frac {W_{有用}}{W_{总}}×100\%$可得，滑轮组做的有用功$W_{有用}=ηW_{总}=80\% ×3000J = 2400J$。拉力的功率$P=\frac {W_{总}}{t}=\frac {3000J}{50s}=60W$。不计绳重和摩擦，克服动滑轮重力做的功为额外功，则$W_{额外}=W_{总}-W_{有用}=3000J - 2400J = 600J$，由$W_{额外}=G_{动}h$可得，动滑轮的重力$G_{动}=\frac {W_{额外}}{h}=\frac {600J}{3m}=200N$。

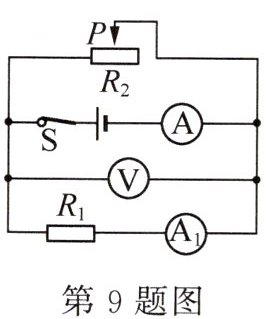

9. (2024·四川南充模拟·2分)在如图所示的电路中,电源电压保持不变. 开关 S 闭合后,滑动变阻器的滑片 P 向右移动时,电流表 A 与电流表 $ A_{1} $ 示数的差值将____,电压表 V 与电流表 A 示数的比值将____. (均选填“变大”“不变”或“变小”)

答案： 变小 变大 解析：由图可知，闭合开关S，滑动变阻器$R_{2}$与电阻$R_{1}$并联，电流表$A_{1}$测通过$R_{1}$的电流，电流表A测干路电流，电压表测电源的电压，电源电压保持不变，所以电压表的示数不变。当滑片P向右移动时，$R_{2}$接入电路的电阻变大，由欧姆定律可知，通过$R_{2}$的电流变小，由并联电路的电流规律可知，电流表A与电流表$A_{1}$示数的差值为通过$R_{2}$的电流，所以该差值变小；$R_{1}$的阻值及两端的电压都不变，由欧姆定律可知，通过$R_{1}$的电流不变，即电流表$A_{1}$的示数不变，并联电路中干路电流等于各支路电流之和，所以电流表A的示数变小，则电压表V与电流表A示数的比值将变大。

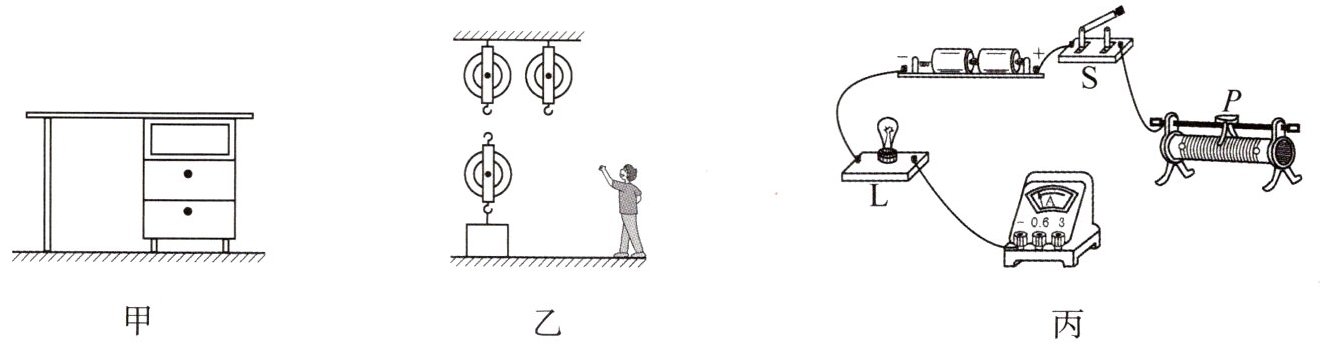

10. (6分)按要求作图.
(1) 如图甲,将一侧带有书柜的办公桌的一端抬离地面,请标出支点 O 并作出最小力 F 的示意图.
(2) 如图乙,小明站在地面上用图中滑轮组提起重物,画出最省力的绕绳方法.

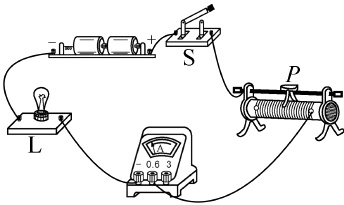

(3) (2025·上海模拟)在如图丙电路中,有一根导线尚未连接,请用笔画线代替导线补上,补上后要求:闭合开关,当滑动变阻器的滑片向右移动时,电流表的示数变大.

答案：

(1) 如图所示

(2) 如图所示

(3) 如图所示

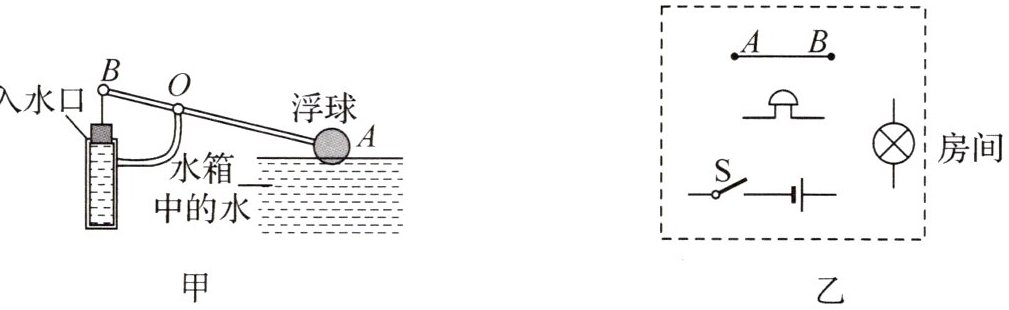

11. (4分)按要求作图.
(1) 如图甲是一种抽水马桶水箱自动上水装置的示意图. 当水箱内的水达到一定高度时,浮球带动杠杆 AOB 压住入水口,停止上水. 请在图中画出 B 点所受竖直方向的阻力 $ F_{2} $ 的示意图及阻力臂 $ L_{2} $,并画出浮球所受重力的示意图.
(2) 某同学要设计一个自动防盗报警电路. 要求:晚间开关 S 闭合后,灯亮电铃不响;当房门被打开时,细导线 AB 被扯断,灯亮且电铃发声自动报警. 请按要求连接如图乙所示的电路.

答案：

(1) 如图所示

(2) 如图所示
