《2025年亮点给力提优课时作业本九年级物理上册苏科版》

6. (2分)如图是铭牌上标有“50Ω 1.5A”的滑动变阻器,下列说法正确的是 ()

A. 它是通过改变接入电路中电阻丝的长度来实现变阻的
B. 电阻丝选用的是导电性很好的材料
C. 向左移动滑片时,接入电路的电阻会增大
D. “1.5A”指的是滑动变阻器正常工作时的电流

答案： A 解析:滑动变阻器是通过改变接入电路中电阻丝的长度来实现变阻的,故A正确;滑动变阻器能改变电阻,所以电阻丝需要选用有一定阻值的材料,故B错误;向左移动滑片时,若接入电路的电阻丝变短,则电阻会减小,若接入电路的电阻丝变长,则电阻会增大,故C错误;“1.5A”指的是滑动变阻器允许通过的最大电流,故D错误.

7. (2025·江苏宿迁期末·2分)如图所示,若要使滑动变阻器的滑片P向左端滑动时,小灯泡变亮,可以将滑动变阻器的C接线柱与____接线柱接在电路的M、N两端,闭合开关前,滑片P应位于____(选填“A”或“B”)端.

答案： A B

8. (2024·吉林·2分)上分点二 某调光台灯的简化电路图如图所示,电源电压保持不变.为使台灯变亮,滑片应向____端移动.台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器____.

答案： 左 短路 解析:闭合开关,灯泡和滑动变阻器串联,为使台灯变亮,滑动变阻器接入电路的阻值应变小,所以滑片应向左端移动.台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路.

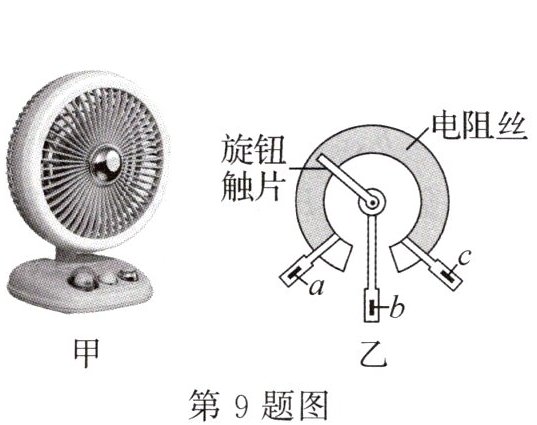

9. (2025·湖北孝感期末·2分)图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连.下列有关说法正确的是 ()

A. 电位器应该与电风扇中的电动机并联
B. 电位器通过改变接入电路的电阻丝的横截面积来改变电阻
C. 若将a、c接入电路中,顺时针转动旋钮触片时,风扇风速加快
D. 若将b、c接入电路中,顺时针转动旋钮触片时,风扇风速加快

答案： D 解析:电位器本质上相当于滑动变阻器,应串联在电路中,通过改变连入电路中电阻丝的长度来改变变阻器连入电路的电阻,所以电位器应该与电风扇中的电动机串联,故A、B错误;若将a、c接入电路中,即将全部电阻丝连入电路,电位器没有变阻的作用,故C错误;若将b、c接入电路中,顺时针转动旋钮触片时,电阻丝连入电路的长度变小,电阻变小,电路中的电流变大,风扇风速加快,故D正确.

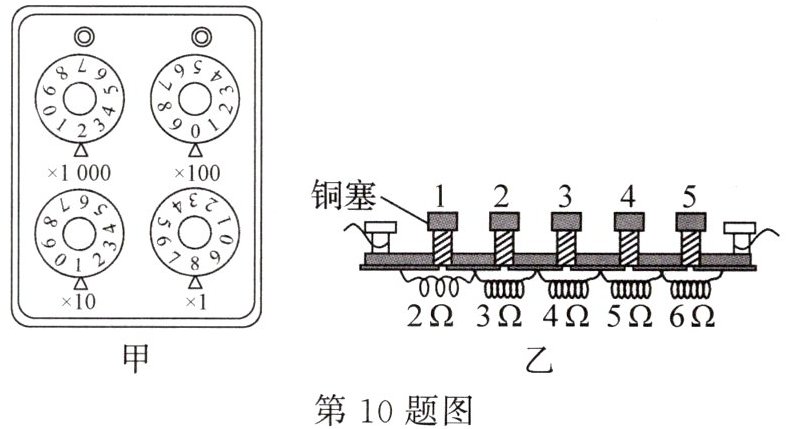

10. (2025·河南期中·2分)请仔细观察电阻箱的图片,回答:
(1) 如图甲所示,旋盘式电阻箱的阻值是____Ω.
(2) 实验时,小明想用插入式电阻箱获得12Ω电阻,可以将图乙中电阻箱上的____(填序号)号铜塞同时拔去.

答案：
(1) 2018
(2) 1、3、5(或2、3、4) 解析:
(1) 由图甲可知,电阻箱接入电路的阻值$R=2\times 1000\Omega +0\times 100\Omega +1\times 10\Omega +8\times 1\Omega =2018\Omega$.
(2) 插入式电阻箱是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的,把铜塞插进去,铜塞下的电阻丝被短路,电流不经过电阻丝,该电阻丝不连入电路,把铜塞拔出,铜塞下的电阻丝连入电路.用插入式电阻箱获得12Ω电阻,可以将图中电阻箱上的1、3、5号或2、3、4号铜塞同时拔去.
