《2025年亮点给力提优课时作业本九年级物理上册苏科版》

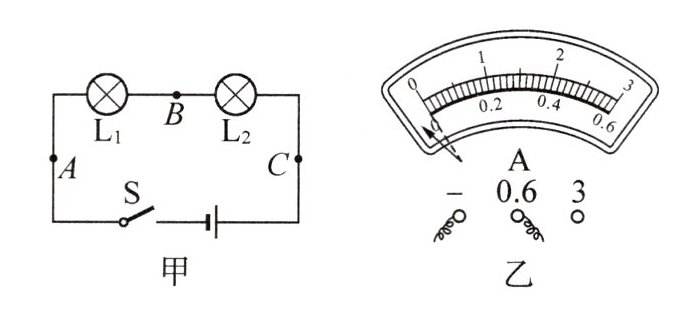

1. 如图甲所示是“探究串联电路电流特点”的实验电路图.


(1) 实验中,选择两个小灯泡的规格应该____(选填“相同”或“不相同”).
(2) 连接电路时开关应该____(选填“断开”或“闭合”),电流表应先用____(选填“较大”或“较小”)量程试触.若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是____.
(3) 实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,其中一个小灯泡不发光的原因可能是____.
A. 通过该小灯泡的电流小
B. 该小灯泡的灯丝断了
C. 该小灯泡灯丝短路
D. 该小灯泡靠近负极

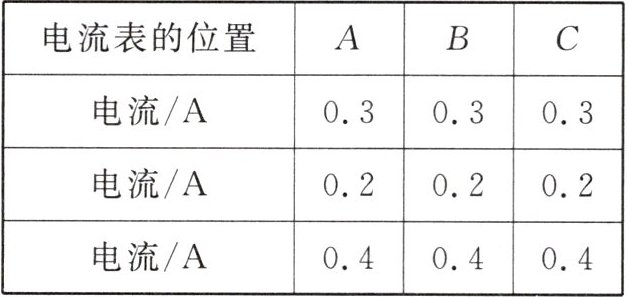

(4) 如表是某组同学实验得到的数据,分析数据可得出串联电路的电流规律是:串联电路中的电流____.

答案：
(1)不相同　
(2)断开　较大　电流表没有调零　
(3)C　
(4)处处相等

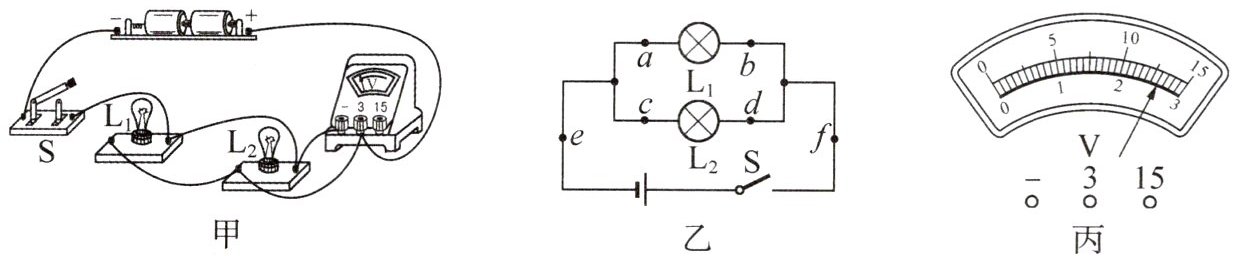

2. 如图甲,在探究“并联电路的电压规律”实验中,小明使用了两个相同的灯泡.

(1) 图乙电路图中,电压表接在a、b两点之间时,闭合开关,电压表的示数如图丙所示,电压表的读数为____V.
(2) 依次将电压表接入电路中的ab、cd、ef之间,小明发现电压表示数相等.由此他得到结论:并联电路中,各支路两端的电压相等.此结论____(选填“科学”或“不科学”),接下来应该进行的操作是____.
A. 更换不同规格的灯泡,多次实验
B. 将$L_1、$$L_2$的位置交换,再次探究
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
(3) 小明发现家里客厅的灯$L_1$比卧室的灯$L_2$亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1____($选填“＞”“=”或$“＜”)U_2.$

答案：
(1)2.6　
(2)不科学　A　
(3)=　　解析:
(1)由图甲可知，电压表所接量程为0~3V,则图丙中电压表的读数为2.6V.
(2)一次实验得出的结论具有偶然性，并且实验使用的灯泡规格相同，结论不具备普遍性，所以该结论不科学，接下来应更换不同规格的灯泡，多次实验，故A符合题意.
(3)家庭电路中各用电器是并联的，工作时互不影响,并联电路中各用电器两端的电压均等于电源电压,所以两灯对应的电压 $ U_{1} $ 和 $ U_{2} $ 的大小关系是 $ U_{1}=U_{2} $.
