6. (2025·黑龙江哈尔滨期中·2分)要测量一个未知电阻Rₓ的阻值,手边还有电压表、已知阻值的定值电阻R₀、电压合适但未知的电源、开关和导线若干,请设计一个能测量出未知电阻Rₓ阻值的电路图.

答案：
如图所示
　　　　　　　

7. (2分)上分点四 如图所示,电源电压恒定,先只闭合开关$S_1,$两电表均有示数;再断开$S_1,$同时闭合$S_2$和$S_3,$此过程中 ()

A. 电压表示数变大,电流表示数变小
B. 电压表示数变小,电流表示数不变
C. 电压表示数与电流表示数的乘积变大
D. 电压表示数与电流表示数的比值不变

答案： C

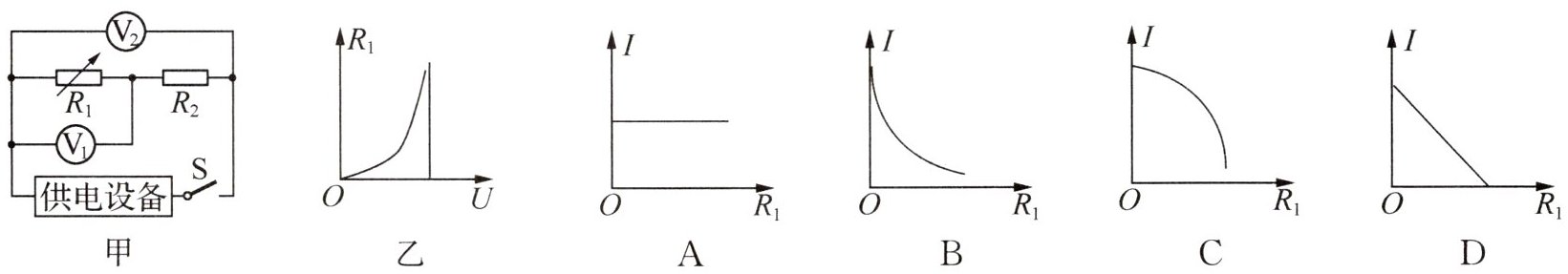

8. (2分)如图甲所示$,R_1$是电阻箱$,R_2$是定值电阻.闭合开关S,改变$R_1$的阻值,两电压表示数与$R_1$的关系图像如图乙所示.若通过$R_2$的电流为I,则以下图线中正确的是 ()

甲
乙
A
B
C
D

答案： B　解析:由图甲可知,$R_{1}$与$R_{2}$串联,电压表$V_{1}$测$R_{1}$两端的电压，电压表$V_{2}$测电源电压，电源电压不变，所以图乙中竖直直线是$V_{2}$示数与$R_{1}$的关系图线，曲线是$V_{1}$示数与$R_{1}$的关系图线.$V_{1}$的示数随$R_{1}$的增大而增大,且变化量越来越小,越来越接近电源电压.由串联电路的电压规律可知,$R_{2}$两端的电压随着$R_{1}$的增大而减小,且变化量越来越小,越来越接近于0,但不等于0,由欧姆定律可知,通过$R_{2}$的电流I随着$R_{1}$的增大而减小,且变化量越来越小,越来越接近于0,但不等于0,故B正确.

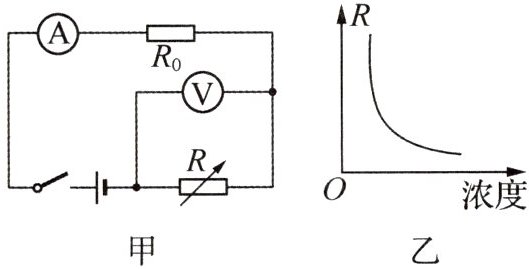

9. 新趋势 学科融合 (2024·青海西宁·2分)控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施.如图甲是物理学习小组设计的大气污染物浓度监测简化电路.当污染物浓度增大时,污染物浓度监测表的示数增大;R为气敏电阻,其阻值随污染物浓度变化的关系图像如图乙所示.下列说法正确的是 ()
A. 当污染物浓度增大时,气敏电阻的阻值增大
B. 当污染物浓度增大时,电流表示数增大
C. 当污染物浓度增大时,电压表示数增大
D. 污染物浓度监测表是电压表改装而成的
甲
乙

答案： B　解析:由图甲可知,电阻$R_{0}$与气敏电阻R串联，电流表测电路中的电流，电压表测气敏电阻两端的电压.由图乙可知，当污染物浓度增大时，气敏电阻的阻值减小，故A错误;当污染物浓度增大时，气敏电阻的阻值减小，电路的总电阻减小，电源电压不变，则电路中电流增大，即电流表示数增大,由$U = IR$可知，电阻$R_{0}$两端的电压增大，由串联电路的电压规律可知，气敏电阻两端的电压减小，即电压表示数减小，故B正确、C 错误;由于污染物浓度增大时，污染物浓度监测表的示数增大，由以上分析可知，电流表示数增大，则污染物浓度监测表是电流表改装而成的，故D错误.

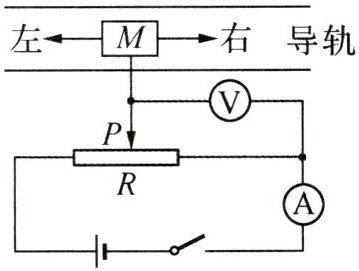

10. (2分)小丽设计了如图所示的简易电子距离测量仪,R是一根粗细均匀的电阻丝,其每厘米长的电阻为0.5Ω,电路各部分均接触良好.物体M只能在导轨上做直线运动,并带动与之相连的金属滑片P移动,电压表示数可反映物体M移动的距离.开始测量前,将金属滑片P置于R中点,此时电压表和电流表示数分别为2V和0.2A.由此可知 ()
