《2025年亮点给力提优课时作业本九年级物理上册苏科版》

8. (2025·江苏徐州期中·2分)上分点三 如图所示的电路中,当开关全部闭合时,灯泡$L_{1}$、$L_{2}$组成串联电路的是()

答案： A

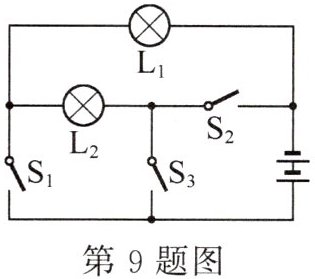

9. (2分)在如图所示的电路中,要使灯泡$L_{1}$、$L_{2}$串联在电路中,应闭合开关____;若要使$L_{1}$、$L_{2}$并联在电路中,应闭合开关____.

答案： $ S_{3} $ $ S_{1} $、$ S_{2} $ 解析:在如图所示的电路中，要使灯泡$ L_{1} $和$ L_{2} $串联在电路中，电流只有一条路径，电流从电源正极出发，依次经过灯泡$ L_{2} $、$ L_{1} $，然后回到电源负极，故应闭合开关$ S_{3} $。若要使$ L_{1} $、$ L_{2} $并联在电路中，电流从电源正极出发，分别流经两只灯泡，汇合后回到电源的负极，故应闭合开关$ S_{1} $、$ S_{2} $。

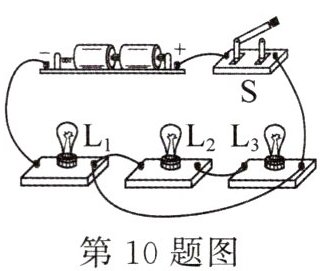

10. (2分)在如图所示的实物电路中,请用笔增加一根导线,使三个灯泡并联.

答案：
如图所示

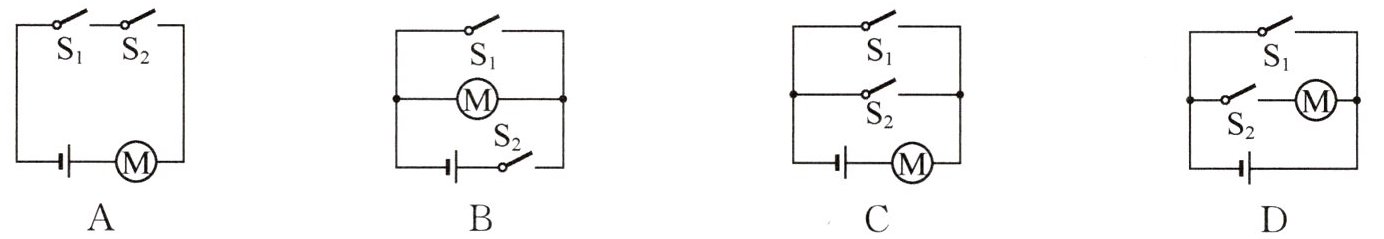

11. (2024·山东菏泽·2分)上分点四 为确保安全,某品牌电动车须拧动钥匙(相当于闭合开关$S_{1}$)且按下按键(相当于闭合开关$S_{2}$)才能启动.下列电路设计符合要求的是()

答案： A 解析:由题意可知，只有开关$ S_{1} $和$ S_{2} $同时闭合时，电动机才能工作，则两个开关相互影响，应串联在电路中控制电动机，故A符合要求。

12. 新素养 科学思维 (2025·江苏南通期末·2分)某兴趣小组要为医院设计一个"应急呼叫器"电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作,请你完成如图电路.

答案：
如图所示

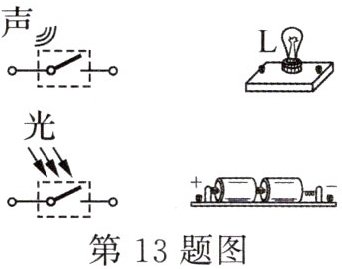

13. (2分)楼道里有一种声控加光控的照明电路,声控和光控电路都相当于开关.夜晚光线很弱时,光控开关闭合,当有人走动发出声音时,声控开关闭合,电路被接通,楼道灯发光.在白天,即使楼道内发出声音使声控开关闭合,光控开关仍断开,楼道灯不会亮.这样既保障了居民的出入安全,又节约了电能.如图,请添加导线完成连接,使电路满足上述要求.

答案：
如图所示
