《2025年亮点给力提优课时作业本九年级物理上册苏科版》

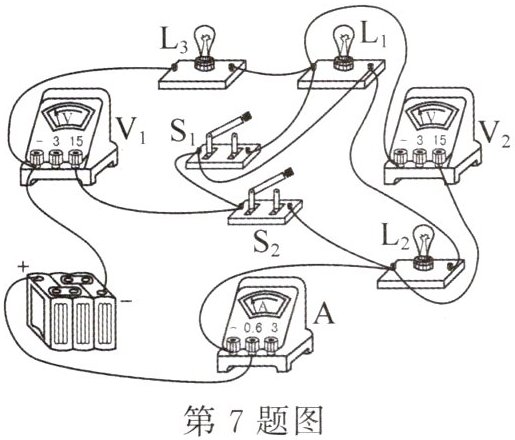

7. (2024·江苏无锡一模·2分)将完全相同的$L_1、$$L_2、$$L_3$三个小灯泡接入如图所示的电路中,电源电压6V保持不变.下列说法错误的是 ()

A. 只闭合$S_1,L_2$与$L_3$串联,电压表$V_1$的示数为3V
B. 只闭合$S_2,L_1$与$L_3$串联,电压表$V_1$示数为6V
C. 若$S_1、$$S_2$断开,三个小灯泡串联,电压表$V_1$和电压表$V_2$的示数相等
D. 只闭合$S_1,$一段时间后如果$L_3$短路,则电压表$V_1$的示数将变为6V

答案： D 解析:由图可知,只闭合 $ S_1 $,小灯泡 $ L_1 $ 被短路,$ L_2 $ 与 $ L_3 $ 串联,电压表 $ V_1 $ 测 $ L_3 $ 两端的电压,电压表 $ V_2 $ 测 $ L_2 $ 两端的电压,两个小灯泡完全相同,电源电压为 6 V,则两小灯泡两端的电压相等,均为 3 V,则电压表 $ V_1 $ 的示数为 3 V,故 A 正确;只闭合 $ S_2 $,小灯泡 $ L_2 $ 被短路,$ L_1 $ 与 $ L_3 $ 串联,电压表 $ V_1 $ 测电源电压,则 $ V_1 $ 示数为 6 V,故 B 正确;若 $ S_1 $、$ S_2 $ 断开,三个小灯泡串联,三个小灯泡完全相同,电源电压为 6 V,则每个小灯泡两端的电压为 2 V,电压表 $ V_1 $ 测 $ L_1 $、$ L_3 $ 两端的总电压,则其示数为 4 V,电压表 $ V_2 $ 测 $ L_1 $、$ L_2 $ 两端的总电压,示数也为 4 V,故 C 正确;只闭合 $ S_1 $,小灯泡 $ L_1 $ 被短路,$ L_2 $ 与 $ L_3 $ 串联,电压表 $ V_1 $ 测 $ L_3 $ 两端电压,一段时间后如果 $ L_3 $ 短路,则电压表 $ V_1 $ 的示数将变为 0,故 D 错误.

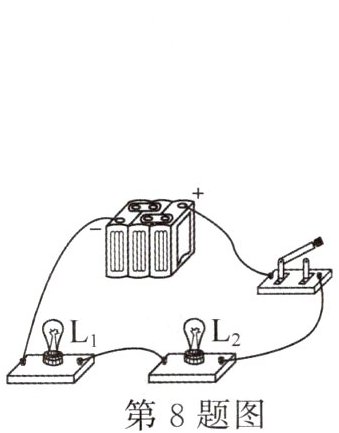

8. (2025·安徽芜湖期中·1分)在如图所示的电路中,闭合开关后,小明发现小灯泡$L_2$比小灯泡$L_1$亮,他用电流表测得通过小灯泡$L_1$的电流为0.4A,则通过小灯泡$L_2$的电流______(选填“大于”“小于”或“等于”)0.4A.

答案： 等于 解析:由图可知,两灯泡串联,用电流表测得通过 $ L_1 $ 的电流为 0.4 A,串联电路中电流处处相等,则通过小灯泡 $ L_2 $ 的电流也等于 0.4 A.

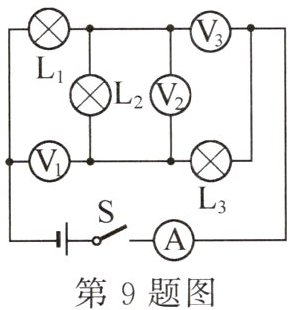

9. (2025·安徽淮南期中·1分)上分点四 如图所示,当开关S闭合后,电压表$V_1、$$V_2、$$V_3$的示数分别为6V、2V、8V,电流表示数为0.4A,则电源电压为______V.

答案： 12 解析:由电路图可知,开关 S 闭合后三个灯泡串联,电流表测电路中的电流,电压表 $ V_1 $ 测 $ L_1 $ 和 $ L_2 $ 两端的总电压,电压表 $ V_2 $ 测 $ L_2 $ 两端的电压,电压表 $ V_3 $ 测 $ L_2 $ 和 $ L_3 $ 两端的总电压. 由题意知,$ V_2 $ 的示数为 2 V,即 $ L_2 $ 两端的电压 $ U_2 = 2 \text{ V} $,$ V_1 $ 的示数为 6 V,$ V_3 $ 的示数为 8 V,因为串联电路中总电压等于各分电压之和,所以 $ L_1 $ 两端的电压 $ U_1 = U_{V1} - U_2 = 6 \text{ V} - 2 \text{ V} = 4 \text{ V} $,$ L_3 $ 两端的电压 $ U_3 = U_{V3} - U_2 = 8 \text{ V} - 2 \text{ V} = 6 \text{ V} $,则电源电压 $ U = U_1 + U_2 + U_3 = 4 \text{ V} + 2 \text{ V} + 6 \text{ V} = 12 \text{ V} $.

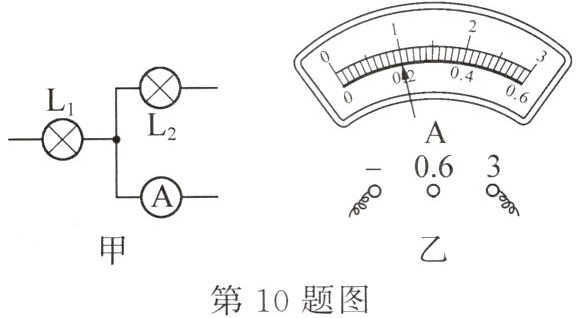

10. (2025·河北石家庄期末·2分)如图甲是电路图的一部分,已知通过$L_1$的电流为0.6A,通过$L_2$的电流为0.4A,电流表的示数如图乙所示,则下列判断正确的是 ()
A. 电流表的示数为0.2A
B. 电流表在支路上
$C. L_1$和$L_2$并联
D. 如果将灯泡$L_1$拧下来$,L_2$将熄灭

答案： C 解析:由图乙可知,电流表使用的量程为 0~3 A,则其示数为 1 A,故 A 错误;已知通过 $ L_1 $ 的电流为 0.6 A,通过 $ L_2 $ 的电流为 0.4 A,$ 0.6 \text{ A} + 0.4 \text{ A} = 1 \text{ A} $,则 $ L_1 $ 和 $ L_2 $ 并联,电流表在干路上,故 B 错误、C 正确;并联电路中,各支路之间互不影响,所以如果将灯泡 $ L_1 $ 拧下来, $ L_2 $ 会继续发光,故 D 错误.

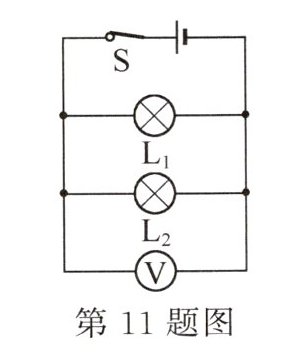

11. (3分)如图所示电路中,电压表的示数是3V,则灯泡$L_1$两端的电压是______V,灯泡$L_2$两端的电压是______V,电源电压是______V.

答案： 3 3 3

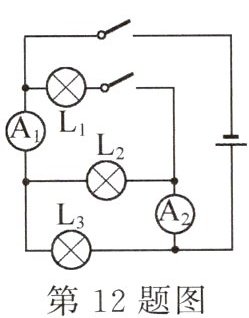

12. (1分)上分点四 如图所示,两个开关都闭合时,电灯$L_1、$$L_2、$$L_3$连入电路,此时两个电流表的指针偏转角度相同,且电流表有两个量程,分别为0~0.6A、0~3A,此时通过$L_1、$$L_3$的电流之比为1:8.当将控制$L_1$的开关断开时,发现$A_2$的示数减小了0.32A,那么两开关都闭合时通过$L_2$的电流为______A.

答案： 0.24 解析:由图可知,两个开关都闭合时,三灯并联,电流表 $ A_1 $ 测通过 $ L_2 $、$ L_3 $ 的总电流,电流表 $ A_2 $ 测通过 $ L_1 $ 和 $ L_2 $ 的总电流. 当将控制 $ L_1 $ 的开关断开时,$ L_1 $ 支路断开,此时电流表 $ A_2 $ 的示数减小了 0.32 A,由于并联电路各支路互不影响,所以 $ L_1 $ 支路断开时通过其他支路的电流不变,并联电路中干路电流等于各支路电流之和,所以通过 $ L_1 $ 的电流 $ I_1 = 0.32 \text{ A} $,已知通过 $ L_1 $、$ L_3 $ 的电流之比为 $ 1:8 $,则通过 $ L_3 $ 的电流 $ I_3 = 8I_1 = 8 \times 0.32 \text{ A} = 2.56 \text{ A} $,所以电流表 $ A_1 $ 的示数 $ I_{A1} = I_2 + I_3 = I_2 + 2.56 \text{ A} $,电流表 $ A_2 $ 的示数 $ I_{A2} = I_1 + I_2 = 0.32 \text{ A} + I_2 $,比较可知,电流表 $ A_1 $ 的示数大于电流表 $ A_2 $ 的示数,由于电流表两个量程分别为 0~0.6 A、0~3 A,所以 $ A_1 $ 和 $ A_2 $ 的指针偏转角度相同时 $ I_{A1} = 5I_{A2} $,即 $ I_2 + 2.56 \text{ A} = 5 \times (0.32 \text{ A} + I_2) $,解得 $ I_2 = 0.24 \text{ A} $,即通过 $ L_2 $ 的电流为 0.24 A.
