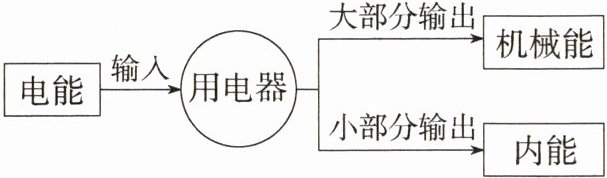

4. （2023广东佛山模拟，3，★☆☆）某家用电器的能量流向图如图所示，该用电器可能是(P9303001)（ ）

A. 电视机
B. 电风扇
C. 电饭煲
D. 电水壶

答案： B：由图可知，该用电器工作时，将电能大部分转化为机械能，小部分转化为内能。电视机工作时，主要将电能转化为光能和声能，A不符合题意；电风扇工作时，主要将电能转化为机械能，少部分转化为内能，B符合题意；电饭煲和电水壶工作时，主要将电能转化为内能，C、D不符合题意。

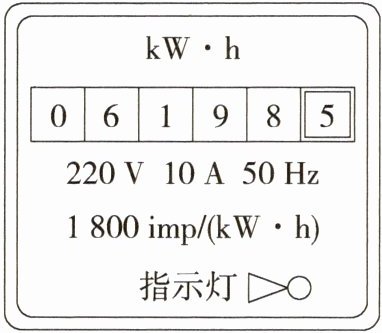

5. （2023湖南湘潭中考，11，★☆☆）如图是电能表表盘示意图，下列说法正确的是 （ ）

A. 电能表是用来测电功率的仪器
B. 此时电能表的读数为61 985 kW·h
C. 这个电能表通过的电流一定为10 A
D. 这个电能表应该在220 V的电路中使用

答案： D：电能表是用来测电功的仪器，A错误；此时电能表的读数为$6198.5\ kW\cdot h$，B错误；这个电能表通过的电流不一定为$10\ A$，C错误；这个电能表应该在$220\ V$的电路中使用，D正确。

6. （2023广西柳州文华中学期末，19，★☆☆）某品牌“暖手宝”由三节新干电池串联供电，发热时间长，深受广大用户喜爱。“暖手宝”工作时电压为______V；已知“暖手宝”工作时的电流为1.5 A，1 min“暖手宝”输出的电能为______J。(P9303002)

答案： 答案：4.5；405
解析：“暖手宝”工作时电压：$U = 1.5\ V×3 = 4.5\ V$，$1\ min$“暖手宝”输出的电能$W = UIt = 4.5\ V×1.5\ A×60\ s = 405\ J$。

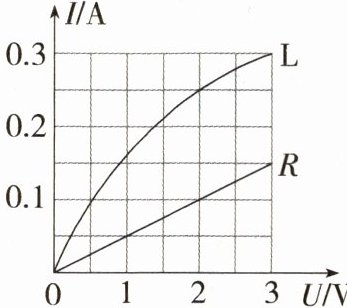

7. 跨学科·数学（2024广东佛山南海期中，14，★☆☆）灯L和电阻R的I-U图像如图所示，将灯L和电阻R串联，当电流为0.1 A时，电源电压为__________V。将灯L和电阻R并联接在电压恒为2 V的电路中，干路电流为__________A，则该电路通电1 min消耗的总电能为__________J。

答案： 答案：2.5；0.35；42
解析：当灯L和电阻R串联接在某一电路中，电路中的电流为$0.1\ A$时，由图可知，$U_{L}=0.5\ V$，$U_{R}=2\ V$，电源电压：$U = U_{L}+U_{R}=0.5\ V + 2\ V = 2.5\ V$；将灯L和电阻R并联接在电压恒为$2\ V$的电路中，通过L的电流为$I_{L}=0.25\ A$，通过R的电流为$I_{R}=0.1\ A$，电路总电流为$I = I_{L}+I_{R}=0.25\ A + 0.1\ A = 0.35\ A$，则通电$1\ min$消耗的总电能为$W = UIt = 2\ V×0.35\ A×60\ s = 42\ J$。

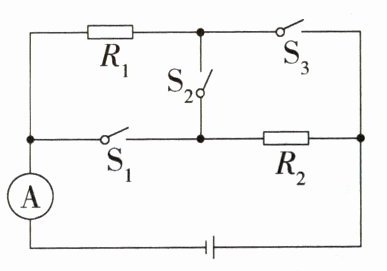

8. （2023安徽霍邱二模，8，★☆☆）在如图所示的电路中，电阻R₁的阻值为30 Ω，当只闭合开关S₃时，电流表示数为0.4 A，再闭合开关S₁，电流表示数变化了0.2 A，当开关S₁、S₃都断开，闭合开关S₂，R₂在10 min内消耗的电能是______J。(P9303002)

答案： 答案：640
解析：当只闭合开关$S_{3}$时，只有$R_{1}$工作，电流表测量通过$R_{1}$的电流，电源电压：$U = U_{1}=I_{1}R_{1}=0.4\ A×30\ \Omega = 12\ V$；再闭合开关$S_{1}$，$R_{1}$、$R_{2}$并联，电流表测量干路的总电流，根据并联电路的电流特点可知，电流表的示数变化量等于通过$R_{2}$的电流，即$I_{2}=0.2\ A$，$R_{2}$的阻值：$R_{2}=\frac{U}{I_{2}}=\frac{12\ V}{0.2\ A}=60\ \Omega$；当开关$S_{1}$、$S_{3}$都断开，闭合开关$S_{2}$，$R_{1}$、$R_{2}$串联，此时电路中的总电阻：$R = R_{1}+R_{2}=30\ \Omega + 60\ \Omega = 90\ \Omega$，此时电路中的电流：$I=\frac{U}{R}=\frac{12\ V}{90\ \Omega}=\frac{2}{15}\ A$，$R_{2}$在$10\ min$内消耗的电能：$W_{2}=U_{2}It = I^{2}R_{2}t = (\frac{2}{15}\ A)^{2}×60\ \Omega×10×60\ s = 640\ J$。

9. 阅读短文，回答问题。(P9301001)
石墨烯是由一层碳原子构成的石墨薄片，是一种二维晶体，它是目前世界上已经发现的最薄、最坚硬的物质。石墨烯只有一个原子那么厚，机械强度却比世界上最好的钢铁还要强200倍。石墨烯导电能力极强，石墨烯中的电子运动速度远远超过电子在一般导体中的运动速度。石墨烯的这项特性，决定了石墨烯跟电池是天生绝配，在电能储存领域，石墨烯是耀眼的“明星”。2016年的一场交易博览会上，一款石墨烯充电宝吸引了不少人的眼球，只需10分钟就可充满6 000 mAh的电量。电池储存的电能等于充电电压与电池容量的乘积。我们可以大胆设想，未来有一天，电动汽车广泛使用石墨烯电池，只需几分钟就能把电充满，比去加油站加油还方便。
（1）石墨烯导电性能极好，是指在长度、横截面积和温度相同时，与一些常规导体相比，石墨烯的电阻________（选填“大”或“小”）一些。
（2）本文没有提到石墨烯的下列哪个优点：________（填序号）。
A. 导电性好 B. 导热性好 C. 机械强度大
（3）容量为6 000 mAh的石墨烯电池上标有“电压为3.7 V”，充满电后，大约可存储______J电能。

答案： 答案：
(1)小；
(2)B；
(3)79920
解析：
(1)石墨烯导电性能极好，是指在长度、横截面积和温度相同时，与一些常规导体相比，石墨烯的电阻小；
(2)由材料“石墨烯只有一个原子那么厚，机械强度却比世界上最好的钢铁还要强200倍。石墨烯导电能力极强”可知，石墨烯的导电性好、机械强度大，本文没有提到石墨烯的导热性好，故选B；
(3)容量为$6000\ mAh$的石墨烯电池上标有“电压为$3.7\ V$”，则充满电后大约可存储的电能为$W = UIt = 3.7\ V×6\ A×3600\ s = 79920\ J$。
