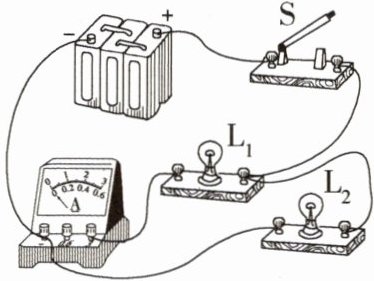

7.(2024广东中山纪中集团期中,5,★☆☆)如图所示的电路中,电流表测量的是 ( )

A.通过灯L₁的电流
B.通过灯L₂的电流
C.通过灯L₁、L₂的电流之和
D.电源供给电路的总电流
A.通过灯L₁的电流
B.通过灯L₂的电流
C.通过灯L₁、L₂的电流之和
D.电源供给电路的总电流
答案:
从电路图中可以看出,电流表和灯泡 L₁串联,因此电流表测量的是灯泡 L₁中的电流。

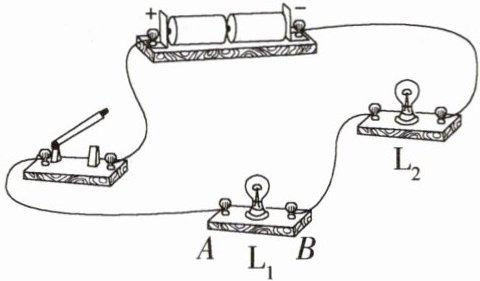

8.(2024广东开平忠源纪念中学期中,13,★☆☆)如图所示的电路,经过灯泡L₁的电流方向是______(填“A→B”或“B→A”),自由电子移动的方向是______(填“A→B”或“B→A”),如果灯泡L₁的灯丝断了,灯泡L₂会______。

答案:
答案:A→B;B→A;熄灭
解析:在电源的外部,电流是从电源的正极流向电源的负极,所以图中经过灯泡 L₁的电流的方向是 A→B。物理学中规定导体中电流的方向为正电荷定向移动的方向,负电荷定向移动方向与电流方向相反;而自由电子带负电荷,所以通过灯泡 L₁的自由电子定向移动的方向是 B→A。由图可知,灯泡 L₁和灯泡 L₂串联,而在串联电路中,电流只有一条路径,各元件相互影响,所以当灯泡 L₁灯丝断了,灯泡 L₂会熄灭。
解析:在电源的外部,电流是从电源的正极流向电源的负极,所以图中经过灯泡 L₁的电流的方向是 A→B。物理学中规定导体中电流的方向为正电荷定向移动的方向,负电荷定向移动方向与电流方向相反;而自由电子带负电荷,所以通过灯泡 L₁的自由电子定向移动的方向是 B→A。由图可知,灯泡 L₁和灯泡 L₂串联,而在串联电路中,电流只有一条路径,各元件相互影响,所以当灯泡 L₁灯丝断了,灯泡 L₂会熄灭。
9.(2024广东深圳耀华实验学校期中,19,★★☆)在用电流表测电流的实验中:(P9304001)

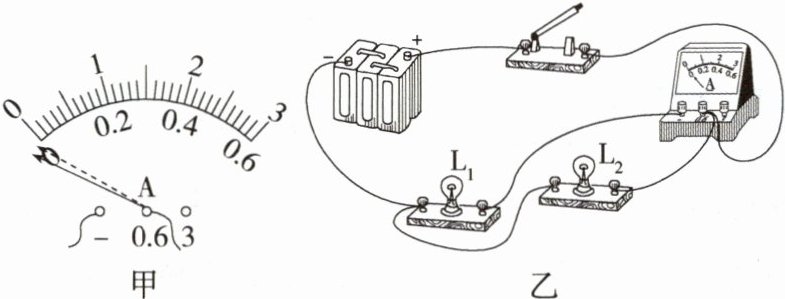

(1)连接电路时,开关应______,电流表应先用______量程试触;闭合开关之后发现电流表的指针偏向0刻度左边如图甲所示,这是因为________________。
(2)若某同学连接的电路如图乙所示,则电流表测的是灯______中的电流。闭合开关后,如果电流表的示数如图丙所示,则通过该灯的电流是______mA;
(3)只需改动一根导线就可测得干路总电流,请在图乙中用“×”号指出需改动的导线,并在原图中画出正确的电路连线;
(4)若闭合开关后,两灯均亮,但电流表指针不发生偏转,那么原因可能是______。
A.电流表内部开路 B.开关处接触不良
C.电流表被短路 D.电源供电不足


(1)连接电路时,开关应______,电流表应先用______量程试触;闭合开关之后发现电流表的指针偏向0刻度左边如图甲所示,这是因为________________。
(2)若某同学连接的电路如图乙所示,则电流表测的是灯______中的电流。闭合开关后,如果电流表的示数如图丙所示,则通过该灯的电流是______mA;
(3)只需改动一根导线就可测得干路总电流,请在图乙中用“×”号指出需改动的导线,并在原图中画出正确的电路连线;
(4)若闭合开关后,两灯均亮,但电流表指针不发生偏转,那么原因可能是______。
A.电流表内部开路 B.开关处接触不良
C.电流表被短路 D.电源供电不足
答案:
答案:
(1)断开;大;电流表的正负接线柱接反了
(2)L₁;140

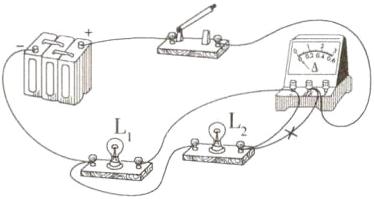

(3)如图所示
(4)C
解析:
(1)连接电路时,开关应断开,为了防止电流测量值超出量程,电流表应先用大量程试触;图中电流表的指针反偏,说明正负接线柱接反了;
(2)根据实物图可知,该电路为并联电路,电流表与灯泡 L₁串联在支路中,测量的是通过灯泡 L₁的电流;电流表的指针指示位置如图丙所示,电流表选用 0~0.6 A 量程,分度值为 0.02 A,则所测的电流值为 0.14 A = 140 mA;
(3)为测干路总电流,应将电流表接在干路上,即将小灯泡 L₂右接线柱与电流表的负接线柱相连;
(4)若闭合开关后,两灯均亮,这说明电路是通路,电流表指针不发生偏转,这表明电流表被短路了,故选 C。
答案:
(1)断开;大;电流表的正负接线柱接反了
(2)L₁;140
(3)如图所示
(4)C
解析:
(1)连接电路时,开关应断开,为了防止电流测量值超出量程,电流表应先用大量程试触;图中电流表的指针反偏,说明正负接线柱接反了;
(2)根据实物图可知,该电路为并联电路,电流表与灯泡 L₁串联在支路中,测量的是通过灯泡 L₁的电流;电流表的指针指示位置如图丙所示,电流表选用 0~0.6 A 量程,分度值为 0.02 A,则所测的电流值为 0.14 A = 140 mA;
(3)为测干路总电流,应将电流表接在干路上,即将小灯泡 L₂右接线柱与电流表的负接线柱相连;
(4)若闭合开关后,两灯均亮,这说明电路是通路,电流表指针不发生偏转,这表明电流表被短路了,故选 C。

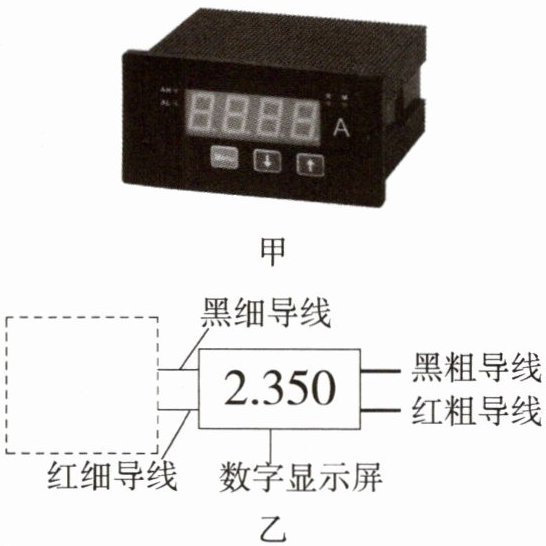

10.如图甲所示为数字显示电流表(单位为A),其接线方法与学生用电流表相同,请根据所学知识回答下列问题。(P9303003)
(1)相比学生用电流表而言数字显示电流表具有的优点是:________________;________________。
(2)数字显示电流表表头需要进行组装才能使用,两根细导线(电流从红导线流入、从黑导线流出)外接一个9 V电池给表头数显供电,为了方便使用和存放此部分,还应安装控制通断的______;两根粗导线(电流从红导线流入、从黑导线流出)连接到待测电路中,装好的数字电流表应与被测用电器______联。
(3)请在图乙的虚线框中画出数显电流表供电电路图。

(1)相比学生用电流表而言数字显示电流表具有的优点是:________________;________________。
(2)数字显示电流表表头需要进行组装才能使用,两根细导线(电流从红导线流入、从黑导线流出)外接一个9 V电池给表头数显供电,为了方便使用和存放此部分,还应安装控制通断的______;两根粗导线(电流从红导线流入、从黑导线流出)连接到待测电路中,装好的数字电流表应与被测用电器______联。
(3)请在图乙的虚线框中画出数显电流表供电电路图。
答案:
答案:
(1)测量更准确;读数更方便
(2)开关;串

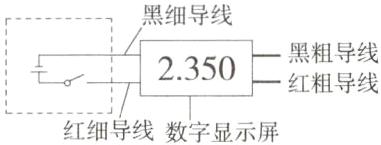

(3)如图所示
解析:
(1)数字显示电流表相对于学生用电流表,其测量更准确,读数更方便;
(2)由题知,电路中应该安装控制电路通断的开关;数字显示电流表测量电流的大小时,应与被测用电器串联;
(3)数字显示电流表表头需要进行组装才能使用,电流从红细导线流入、从黑细导线流出,所以红细导线接电源的正极。
答案:
(1)测量更准确;读数更方便
(2)开关;串
(3)如图所示
解析:
(1)数字显示电流表相对于学生用电流表,其测量更准确,读数更方便;
(2)由题知,电路中应该安装控制电路通断的开关;数字显示电流表测量电流的大小时,应与被测用电器串联;
(3)数字显示电流表表头需要进行组装才能使用,电流从红细导线流入、从黑细导线流出,所以红细导线接电源的正极。
