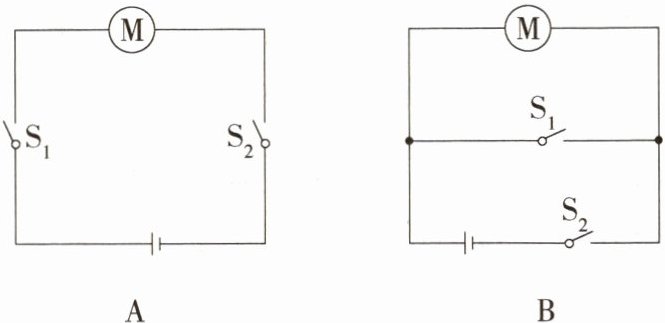

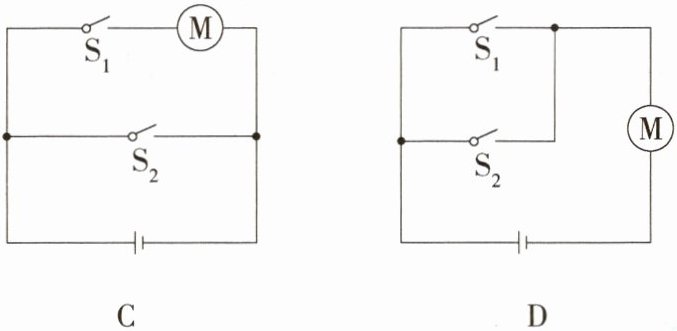

7.(2023四川自贡中考,15,)在富顺高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是 （ ）

答案： A：根据题意可知，只有两个开关都闭合的情况下，闸机门才自动打开，这说明两个开关与电动机相互影响，是串联的，A 正确。

8.新课标·安全与健康(2024江西宜春丰城中学期中,8,)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间(定时器的作用相当于一个定时开关)。为完善设计方案,还需要在_______(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作。闭合开关S后、点燃烟花前,定时器在电路中应处于________(选填“通路”或“断路”)状态。

答案： 答案：a 通路
解析：由题知，断开开关 S，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联在干路中；由电路图可知，开关 S 应安装在 a 处。由电路图可知，定时器与点火器并联；点燃烟花前，只有定时器是通路（相当于一根导线）时，才能将点火器短路，使点火器不能工作；否则点火器工作会点燃烟花造成人员伤害。

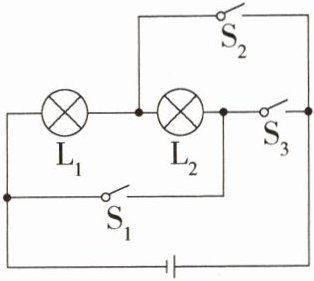

9.(2024广西梧州临川月考,5,)如图中所示的电路,如果闭合开关S₁、S₂,断开S₃,灯L₁、L₂之间是_______联的;如果闭合两个开关_______,就会发生电源短路。

答案： 答案：并 S₁、S₃
解析：图中所示的电路，如果闭合开关 S₁、S₂、断开 S₃，灯 L₁、L₂ 之间是并联的；如果闭合两个开关 S₁、S₃，电流不经过用电器，从电源正极直接回到电源负极，发生短路现象。

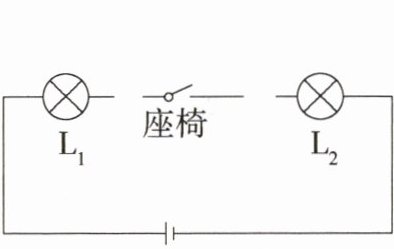

10.(2024陕西旬邑期中,18,)汽车的座椅和安全带插口相当于开关,人坐在座椅上时,座椅开关闭合,红灯L₁、绿灯L₂都发光,再将安全带插入插口时,插口开关闭合,红灯L₁熄灭,绿灯L₂仍发光。只将安全带插入插口时,两灯都不发光。根据上述情形,请将如图所示的元件连接成一个符合要求的电路图。

答案：
答案：如图所示

解析：由题意知，当座椅开关闭合时，红灯 L₁、绿灯 L₂ 都发光，说明开关、L₁、L₂ 串联；将安全带插头插入插口时，红灯 L₁ 熄灭，绿灯 L₂ 仍发光，说明红灯 L₁ 被开关短路了。据此连接电路图。

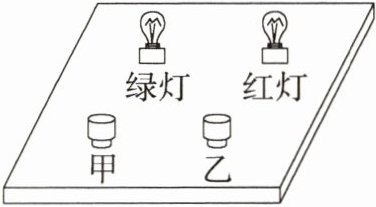

11.新考向·创新实验如图是一个简易“表决器”,“赞成”时,绿灯亮;“反对”时,红灯亮;“弃权”时,绿灯、红灯均不亮。甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图。(P9303002)

答案：
答案：如图所示

解析：选择哪一个答案就按下哪一个按钮，对应的灯就亮，说明一个开关控制一个灯泡，两只灯泡互不影响，则两灯并联且各支路都有对应的开关。
