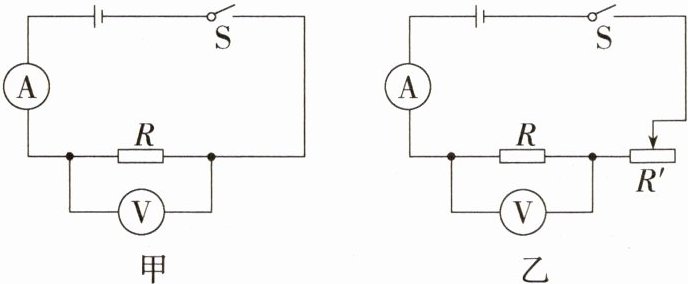

1.（2023安徽霍邱二模）如图所示，甲、乙分别是两同学用伏安法测量电阻R时所设计的电路。则（P9303003）
（ ）

A. 甲图设计更加简洁、合理
B. 乙图设计较复杂、不合理
C. 甲、乙两图设计均合理
D. 乙图滑动变阻器起着保护电路和改变电流、电压的作用

答案： D：图甲直接利用电压表测量电阻两端的电压，电流表测量通过电阻的电流，由欧姆定律可以求出电阻值；图乙的电路中串联一个滑动变阻器，滑动变阻器既可以保护电路，又可以改变电阻两端的电压，进行多次测量求平均值，减小误差；所以，图乙设计更合理，滑动变阻器起着保护电路和改变电流、电压的作用。

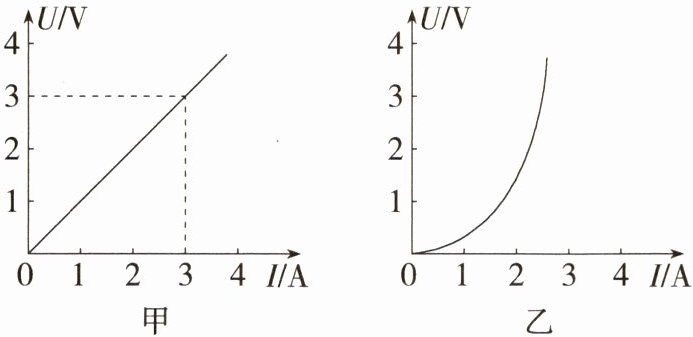

2. 跨学科·数学（2024广东深圳华富中学期中）在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U - I图像，如图甲、乙所示。对于图像的分析，以下说法错误的是（P9303003）（ ）

A. 由图甲可知，定值电阻的阻值为1 Ω
B. 由图甲可知，电阻不随其两端的电压或导体中的电流的改变而改变
C. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D. 由图乙及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大

答案： C：根据图甲可知，电压与电流成正比，因此测量对象为定值电阻，电阻是导体自身的性质，它不随导体两端的电压或导体中的电流的改变而改变。根据图甲可知，当电阻两端电压为3V时，通过的电流为3A，由$I = \frac{U}{R}$可知，定值电阻$R=\frac{U}{I}=\frac{3\ V}{3\ A}=1\ \Omega$，A、B正确；测定小灯泡的电阻时，由于小灯泡的电阻不是定值，不能通过多次测量求平均值减小误差，C错误；由图乙可知，当小灯泡两端电压增大时，小灯泡的阻值也随之增大，且通过实验现象可知小灯泡的温度也随之升高，由此推理得：小灯泡的电阻随灯丝温度的增加而增大，D正确。

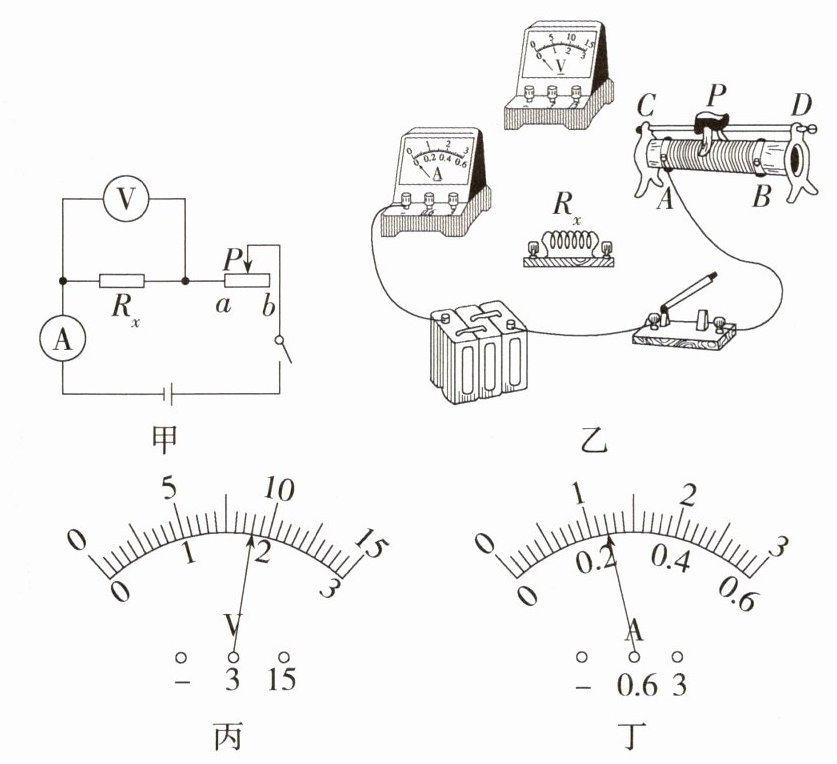

3. 新独家原创 如图甲所示为用伏安法测电阻的电路图，电路中电流约为0.4 A，待测电阻两端的电压约为2 V。（P9303003）

(1) 如图乙，用笔画线代替导线，将实物图按照电路图连接。开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的______（选填“a”或“b”）端。
(2) 电压表应选______的量程，电流表应选______的量程。
(3) 小明同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图丙、丁所示，则电压表的读数是______V，电流表的读数是______A。
(4) 某次实验过程中发现闭合开关后电流表指针向左偏转，其原因是____________________。
(5) 重新连接后，某同学在实验中发现：闭合开关，移动滑动变阻器滑片，电流表无示数，而电压表的示数始终为6 V，则电路发生故障的原因可能是____________。
(6) 小明同学完成一次实验后，为确保测量结果的准确性，接下来的操作是______；
A. 换用阻值不同的定值电阻再进行多次测量
B. 调节滑动变阻器的滑片P到不同位置进行多次测量
(7) 完成上述实验后，小川同学把被测电阻更换为小灯泡，根据多次测量的数据描绘出的U - I图像并不是一条直线，通过分析发现，灯丝的电阻会随________的变化而变化。

答案：
答案：

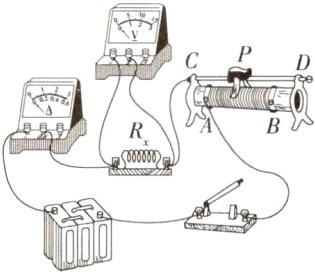

(1)如图所示 $b$
(2)$0～3\ V$ $0～0.6\ A$
(3)$1.8$ $0.24$
(4)电流表正负接线柱接反了
(5)$R_{x}$断路
(6)B
(7)温度

解析：
(1)
(2)因为电路中电流约为0.4A，待测电阻两端的电压约为2V，所以电压表选小量程$0～3\ V$，电流表选用小量程$0～0.6\ A$；电流从两表正接线柱流入、从负接线柱流出；滑动变阻器“一上一下”地接入电路；为了保护电路，闭合开关前滑片应置于阻值最大处$b$端；
(3)由
(2)知电压表使用的$0～3\ V$的量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V；电流表使用的$0～0.6\ A$的量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A；
(4)闭合开关后，电流表指针向左偏转，说明电流表正负接线柱接反了；
(5)闭合开关，移动滑动变阻器滑片，电流表无示数，而电压表的示数始终为6V，说明电压表接到了电源的两端，则电路中发生故障的原因可能是：$R_{x}$断路；
(6)为确保测量结果的准确性，接下来应调节滑动变阻器的滑片$P$到不同位置进行多次测量，计算平均值，减小误差，故选B；
(7)把被测电阻更换为小灯泡，根据多次测量的数据描绘出的$U - I$图像并不是一条直线，通过分析发现，灯丝的电阻会随温度的变化而变化。
