《2024年5年中考3年模拟九年级物理全一册沪粤版》

1.（2024广东深圳华富中学期中）对于欧姆定律的公式$I = \frac{U}{R}$的理解，以下说法正确的是(P9303001) （ ）
A. 导体电阻是由加在它两端的电压和通过它的电流来决定的
B. 导体的电阻越大，通过导体的电流越小
C. 由$I = \frac{U}{R}$可知$R = \frac{U}{I}$，可知导体电阻与电压成正比，与电流成反比
D. 导体中的电流是由加在它两端的电压和它的电阻来决定的

答案： D：导体电阻由导体的材料、长度、横截面积等决定，与导体两端的电压和通过导体的电流无关，A、C错误；在电压一定时，导体的电阻越大，通过导体的电流越小，B错误；由$I = \frac{U}{R}$可知，导体中的电流是由加在它两端的电压和它的电阻来决定的，D正确。

2. （2024广西南宁邕宁民族中学期中）已知电阻$R_1 ＞ R_2$，将它们并联后接入电路，则$R_1$、$R_2$两端电压$U_1$、$U_2$及通过$R_1$、$R_2$的电流$I_1$、$I_2$的关系分别是(P9303001) （ ）
A. $U_1 = U_2$，$I_1 = I_2$
B. $U_1 = U_2$，$I_1 ＜ I_2$
C. $U_1 ＞ U_2$，$I_1 = I_2$
D. $U_1 ＜ U_2$，$I_1 ＜ I_2$

答案： B：将两电阻并联后接入电路，因并联电路中各支路两端的电压相等，故$U_1 = U_2$；已知电阻$R_1 ＞ R_2$，由公式$I = \frac{U}{R}$可知，通过两电阻的电流关系为$I_1 ＜ I_2$。

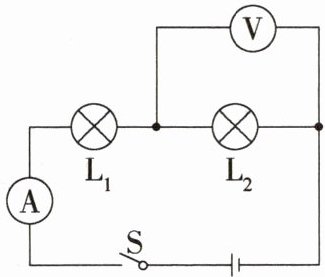

3. （2024广东惠州河南岸中学期中）如图所示电路中，已知$L_1$的电阻为$10\ \Omega$，电源电压为$6\ V$，闭合开关S，电压表的示数为$2\ V$，则$L_1$两端的电压为_______V，电流表的示数为_______A，$L_2$的电阻为_______$\Omega$。

答案： 答案：4 0.4 5
解析：由图可知，两灯泡串联，电压表测$L_2$两端的电压，电流表测电路中的电流；由串联电路的电压特点可知，$L_1$两端的电压：$U_1 = U - U_2 = 6\ V - 2\ V = 4\ V$；由串联电路的电流特点和欧姆定律可知，电流表的示数：$I = I_2 = I_1 = \frac{U_1}{R_1} = \frac{4\ V}{10\ \Omega} = 0.4\ A$；由欧姆定律可知，$L_2$的电阻：$R_2 = \frac{U_2}{I_2} = \frac{2\ V}{0.4\ A} = 5\ \Omega$。

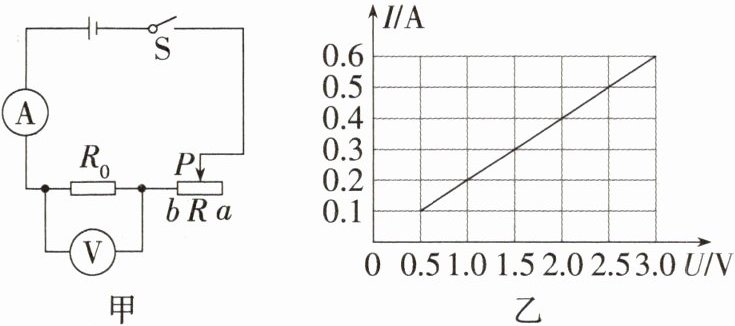

4. （2024广东江门−中期中，7，）如图甲是探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，可知（ ）

A. $R_0$的电阻值是$10\ \Omega$
B. 当$R_0$阻值一定时，电阻$R_0$两端电压与通过$R_0$的电流成正比
C. 滑动变阻器的最大阻值为$25\ \Omega$
D. 实验中可以把定值电阻换成小灯泡

答案： C：根据欧姆定律$I = \frac{U}{R}$得$R_0 = \frac{U_0}{I_0} = \frac{0.5\ V}{0.1\ A} = 5\ \Omega$，A错误；若$R_0$的阻值不变，由欧姆定律可知，通过$R_0$的电流与它两端的电压成正比，B错误；当滑片$P$位于$b$点时，只有电阻$R_0$接入电路，此时电压表的示数为电源电压，由图像可知为$3\ V$，故电源电压为$3\ V$，当滑片$P$位于$a$点时，滑动变阻器接入电路阻值最大，此时电路中电流为$0.1\ A$，根据欧姆定律，电路中的总电阻$R_{总} = \frac{U}{I} = \frac{3\ V}{0.1\ A} = 30\ \Omega$，滑动变阻器的最大阻值$R = R_{总} - R_0 = 30\ \Omega - 5\ \Omega = 25\ \Omega$，C正确；小灯泡的电阻随温度的变化而变化，其阻值不是定值，所以不可以把定值电阻换成小灯泡，D错误。

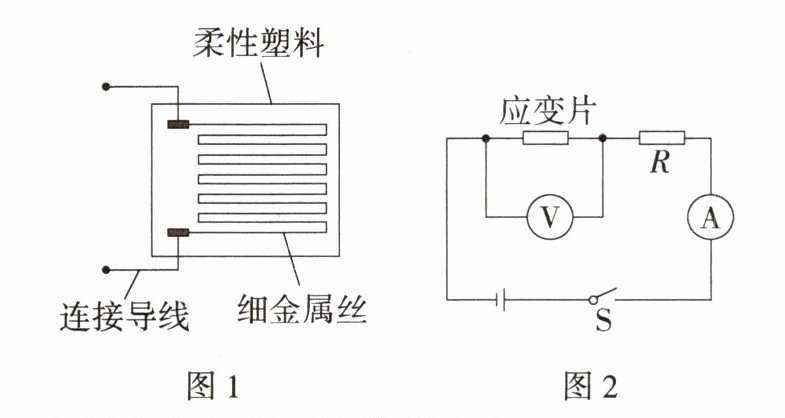

5. （2023安徽中考，16，）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的(P9303002)（ ）
　　

A. 电压表和电流表示数都变大
B. 电压表示数变小，电流表示数变大
C. 电压表和电流表示数都变小
D. 电压表示数变大，电流表示数变小

答案： D：根据图 2 可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；闭合开关 S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中电流变小，电流表示数变小；应变片的电阻变大，应变片两端的电压变大，电压表示数变大，D正确。

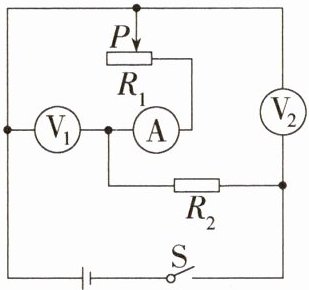

6. （2023江西中考，12，）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器$R_1$的滑片P向右移动，下列说法正确的是（ ）

A. A的示数变大，$V_1$的示数不变
B. A的示数变大，$V_2$的示数变大
C. $V_1$的示数与$V_2$的示数之和不变
D. $V_2$的示数与A的示数之比变小

答案： D：由电路图可知，$R_1$与$R_2$串联，电压表$V_1$测$R_1$两端的电压，电压表$V_2$测电源电压，电流表测电路中的电流；因电源电压不变，所以电压表$V_2$的示数不变；当滑片向右滑动时，滑动变阻器接入电路的电阻变小，所以电路中电流变大，电流表 A 示数变大，根据$U = IR$，则$R_2$两端的电压变大，又根据串联电路中电压的规律可知，$R_1$两端的电压减小，所以电压表$V_1$示数减小，A、B错误；电压表$V_2$的示数不变，电压表$V_1$的示数变小，所以电压表$V_1$与电压表$V_2$的示数之和变小，电压表$V_2$与电流表 A 的示数之比变小，C错误，D正确。
