《2024年5年中考3年模拟九年级物理全一册沪粤版》

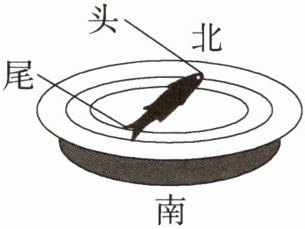

11.(2024广东佛山顺德期末,4,★☆☆)据《武经总要》记载,古人将具有磁性的空心铁鱼放入水中漂浮,制成指南鱼,如图是指南鱼静止时的指向,下列说法错误的是 ( )

A.指南鱼能吸引铁屑
B.指南鱼周围存在磁场
C.指南鱼的头是磁体的S极
D.指南鱼有南北两个磁极

答案： 由题可知，指南鱼具有磁性，可以吸引铁屑，A正确；磁体周围存在着磁场，指南鱼是磁体，所以指南鱼周围存在磁场，B正确；指北的一端叫作北极，用字母N表示，鱼头指北，故鱼头是北极，C错误；一个磁体有两个磁极，分别为南极和北极，D正确。

12.(2023山西临汾一模,8,★☆☆)巴克球是一种由多个带磁性的金属圆球组成的益智玩具,借助金属球磁力超强的磁性,可组合出众多的造型。下列有关巴克球的说法正确的是 ( )
A.周围存在磁场,不存在磁感线
B.周围的磁场分布是均匀的
C.周围各点的磁场方向都是相同的
D.对放入其磁场中的任何金属都有力的作用

答案： 巴克球的周围存在磁场，不存在磁感线，A正确；巴克球的磁场分布是不均匀的，B错误；巴克球周围各点的磁场方向不一定是相同的，C错误；巴克球对放入其磁场中的铁、钴、镍等磁性材料有力的作用，D错误。

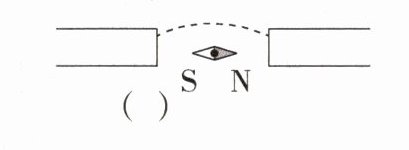

13.[2023江苏无锡中考,25(2),★☆☆]磁体旁的小磁针静止时所指的方向如图所示,请在括号中标出磁体的磁极,并标出图中磁感线的方向。

答案：
答案 如图所示

解析 图中小磁针静止时N极向右，说明该点的磁场方向向右，所以磁感线的方向向右；因磁体周围的磁感线从N极发出，回到S极，故左侧磁体的右端为N极。

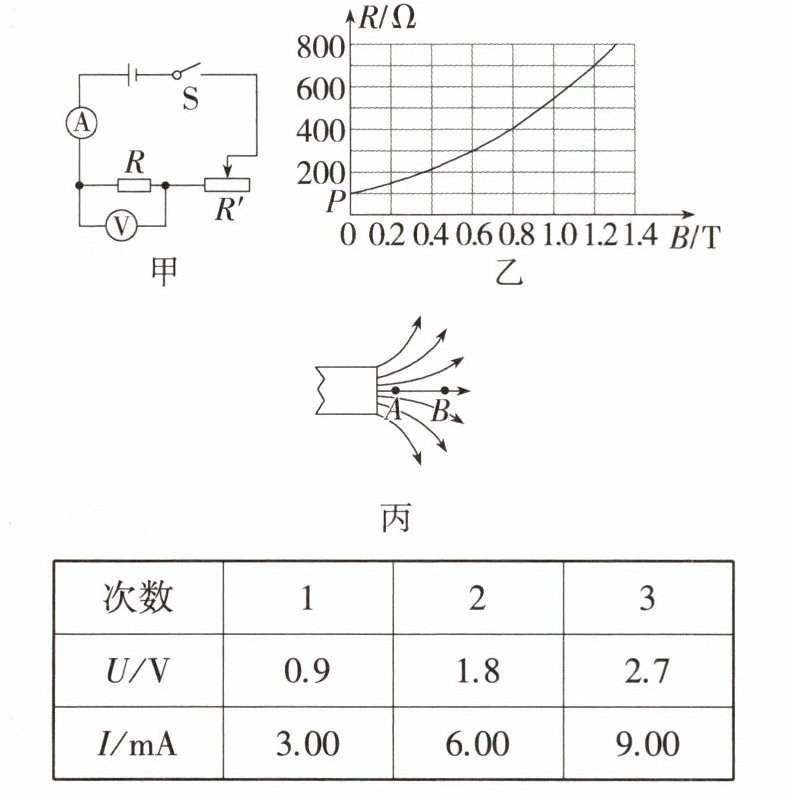

14.在物理学中,磁感应强度(用字母B表示,国际单位制单位是特斯拉,符号是T)表示磁场的强弱,磁感应强度越大,磁场越强;有一种电阻的阻值跟磁感应强度有关,我们把它叫作磁敏电阻,它的阻值大小随磁场的强弱变化而变化。小明设计了一个可以测量该磁敏电阻R阻值的电路(如图甲,其中磁敏电阻所处的磁场未画出)。(P9302003)

(1)磁敏电阻R的阻值随磁感应强度B变化的图像如图乙所示,图像中图线与纵坐标的交点P表示的物理意义是______________________________。
(2)将该磁敏电阻R放置在磁场中的A处(如图丙)。正确测得的数据如表格所示,则该磁敏电阻的测量值为_______Ω,A处的磁感应强度为_______T。
(3)在实验过程中,仅将磁敏电阻从图丙所示A处移至B处,其他条件不变,那么电压表的示数_______(选填“增大”“减小”或“不变”)。
(4)就现有的实验器材和电路,请提出一个有意义的可供研究的物理问题:______________________________?

答案： 答案 （1）磁感应强度为0时，磁敏电阻R的阻值是100Ω （2）300 0.6 （3）减小 （4）磁敏电阻的阻值与磁场方向有关吗（合理即可）
解析 （1）由题图乙可以看出，图像中P点表示的物理意义是磁感应强度为0时，磁敏电阻R的阻值是100Ω；（2）磁敏电阻的测量值$R = \frac{U}{I}=\frac{0.9V}{0.003A}=300Ω$，由图像可知，此时磁感应强度为0.6T；（3）将磁敏电阻由A处移到B处时，磁感线变得稀疏，说明磁感应强度变小，则由图乙可知磁敏电阻的阻值变小，电路中总电阻变小，电路中电流增大，其他条件不变，滑动变阻器分得的电压增大，电源电压不变，则磁敏电阻两端的电压减小，即电压表的示数减小；（4）可以考虑磁场的一些性质，提出问题，如磁敏电阻的阻值与磁场方向有关吗？
