《2024年5年中考3年模拟九年级物理全一册沪粤版》

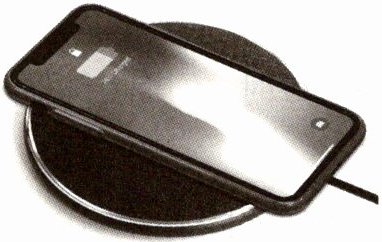

1.(2024山西长治部分学校月考)如图所示,关于手机的使用和充电情况,下列说法中正确的是(P9303001)( )

A.使用时,手机的电池相当于用电器
B.使用时,手机电池将化学能转化为电能
C.充电时,手机的电池相当于电源
D.充电时,将内能转化为电能

答案： B 使用手机时，手机的电池相当于电源，是提供电能的装置，将储存的化学能转化为电能，A 错误，B 正确；充电时，手机的电池相当于用电器，是消耗电能的装置，将电能转化为电池的化学能，C、D 错误。

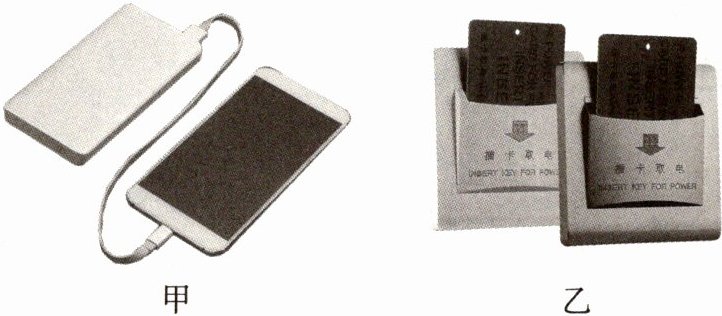

2.跨学科·物理学与日常生活(2024广东封开封川中学期中)如图甲,一个充电宝正在给手机电池充电,此时手机的电池相当于________;充电宝相当于电路的________;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的________。

答案： 答案 用电器 电源 开关
解析 在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器，充电宝相当于电源；房卡不插入插槽中，所有房间内的用电器都不工作，所以房卡相当于电路元件中的开关。

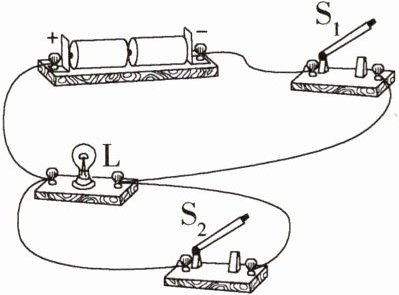

3.(2024广东珠海香洲文园中学期中)如图所示电路:(P93030011)
(1)当S₁和S₂都断开时,称为________路。
(2)当S₁闭合、S₂断开时,称为________路。
(3)当S₁和S₂都闭合时,会烧坏________(选填“开关”“电源”或“灯泡”)。

答案： 答案
(1)断
(2)通
(3)电源
解析
(1)当 S₁、S₂都断开时，电路处于断路状态；
(2)当 S₁闭合、S₂断开时，为灯泡 L 的基本电路，且电路处处连通，所以称之为通路；
(3)当 S₁、S₂都闭合时，导线直接将电源的正、负极连接起来，导致电源短路，会烧坏电源。

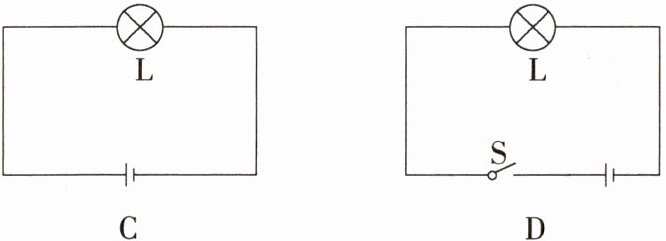

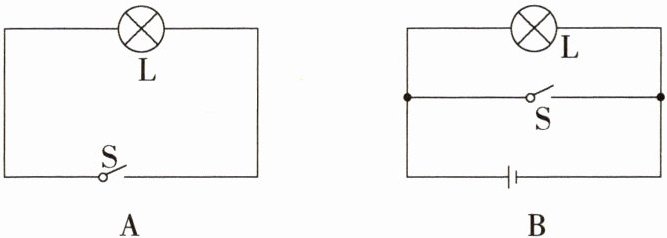

4.(2024广东深圳福田外国语学校月考)图中的电路正确的是( )

答案： D A 中电路少电源，A 错误；B 中电路中各元件齐全，开关闭合后，电流不经用电器直接回到负极，发生短路，会烧坏电源，B 错误；C 中电路中少开关，C 错误；D 中电路中各元件齐全，闭合开关，电路为通路，灯泡能正常工作，D 正确。

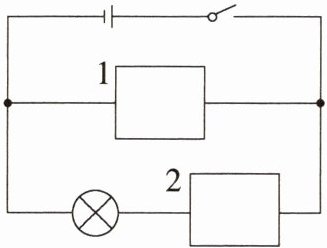

5.(2024广东汕头龙湖实验学校月考)如图,请在方框中分别填入小灯泡和开关的符号,使其成为一个完整的正常电路。

答案：
答案 如图所示

解析 若开关在方框 1 中，则闭合两个开关时会造成电源短路，容易烧坏电源，所以开关必须与小灯泡串联，填入方框 2，方框 1 中填入小灯泡。

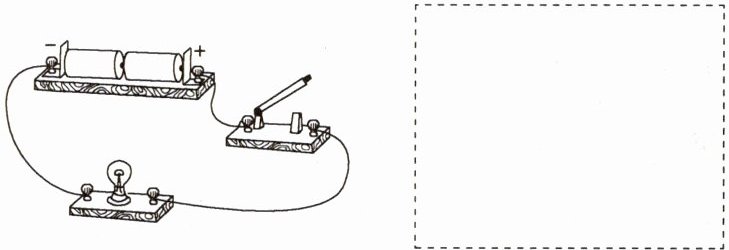

6.(2024广东惠州惠阳叶挺红军中学期中)请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
答案 如图所示

解析 由实物图可知，电流由正极出发，依次经过开关、灯泡，回到负极。据此画出电路图。
