《2024年5年中考3年模拟九年级物理全一册沪粤版》

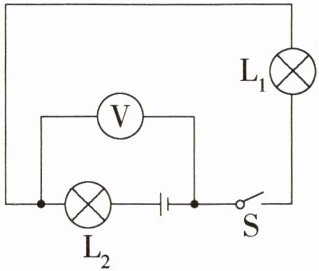

7.（2024广东南雄期中，6，★☆☆）如图所示的电路中，当开关S闭合时，电压表测的是 （ ）

A.灯L₂两端电压
B.电源的电压
C.灯L₁两端的电压
D.灯L₂和电源两端的总电压

答案： 从电路图中可以看出，当 S 闭合，两个灯泡串联，电压表并联在 L₁两端，因此电压表测量 L₁两端的电压。

8.（2024江西南昌二十八中教育集团期中，11，★☆☆）在如图所示的电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯泡均能发光，则下列判断正确的是 （ ）

A.甲接电流表，乙接电压表
B.甲接电压表，乙接电流表
C.甲、乙均接电压表
D.甲、乙均接电流表

答案： 由图可知两灯泡要想正常工作，连接方式必须为串联；电流表与被测用电器串联，电压表与被测用电器并联，当开关 S 闭合后，为使两灯泡均能发光，甲接电流表，乙接电压表，A 正确，B、C、D 错误。

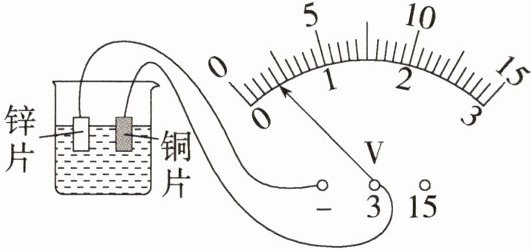

9.（2024广东惠州二中期中，5，★☆☆）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转，下列说法正确的是(P9303001) （ ）

A.盐水电池将电能转化为化学能
B.锌片是盐水电池的正极
C.这个盐水电池的电压是0.4 V
D.盐水中，电流的方向是从铜片流向锌片

答案： 盐水电池工作时，消耗了化学能，获得了电能，所以是将化学能转化为电能，A 错误；根据图示可知，因为锌片与电压表的负接线柱相连，且电压表指针正向偏转，因此锌片为盐水电池的负极，B 错误；电压表选用的是小量程，分度值为 0.1 V，示数为 0.4 V，C 正确；盐水电池内部的电流方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片，D 错误。

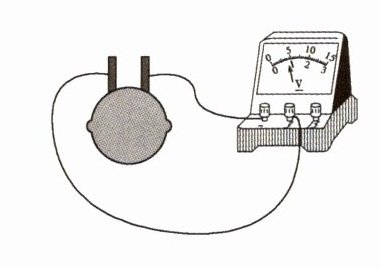

10.新考法·分析论证 在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池，如图所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素，实验前，他们的部分实验猜想如下：(P9303003)(P9304003)

猜想一：水果电池电压可能与水果的种类有关。
猜想二：水果电池电压可能与极板的材料有关。

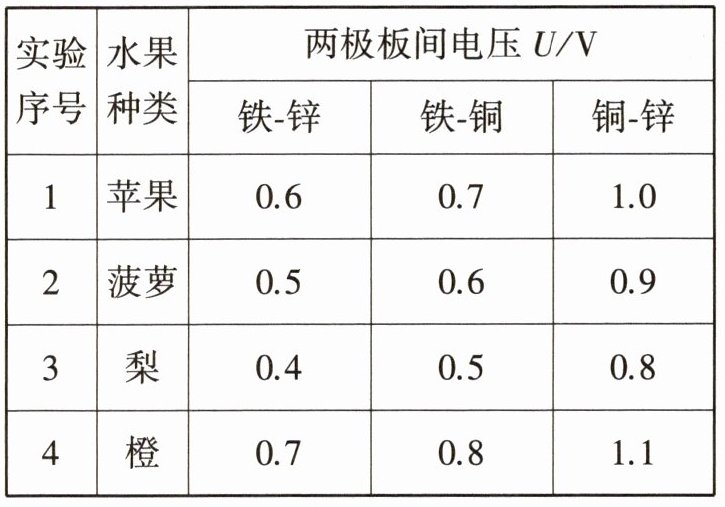

（1）为了验证猜想一和猜想二，在不同水果中插入不同金属制成的极板，并保持两块极板间的距离、极板插入水果的深度不变，分别测出电压，实验记录如表所示。

①为了验证猜想一，保持__________不变，改变水果种类，多次实验后，得出结论：猜想一是__________（选填“正确”或“错误”）的。
②分析数据可知，水果电池电压与极板材料有关，表中效果最好的两个极板材料是__________。
③图中，与电压表标有“3”字样的接线柱相连的极板是水果电池的______极，若要使电压表指针偏转角度更大，可将多个水果电池______联。
（2）将两极板插入水果更深些，发现电压表示数发生了变化，由此，可以提出一个可探究的科学问题是______________________________？

答案： 答案 （1）①极板的材料 正确 ②铜-锌 ③正 串 （2）水果电池电压与两极板插入水果的深度有什么关系
解析 （1）①验证猜想一，保持极板材料不变，改变水果种类，表格中两极板间电压发生变化，说明猜想一正确；②分析数据可知，当水果种类相同时，铜-锌极板间的电压比其他极板间电压大，说明效果最好的极板材料是铜-锌；③电压表标有“3”字样的接线柱是正接线柱，所以与电压表标有“3”字样的接线柱相连的极板是水果电池的正极，若要使电压表指针偏转角度更大，可将多个水果电池串联；（2）将两极板插入水果更深些，发现电压表示数发生了变化，可以提出的问题是水果电池电压与两极板插入水果的深度有什么关系？
