《2026年天利38套中考试题精选科学浙江专版》

26. (8 分)在测量小灯泡电功率的实验中，电源电压为 4.5 V，小灯泡的额定电压为 2.5 V，小灯泡正常发光时的电阻约为 10 Ω。

(1)用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，其接入电路的电阻变大，连线不得交叉。
(2)闭合开关，发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障可能是________________________。
(3)排除故障后，闭合开关，移动滑片 P 到某一位置时，电压表示数如图乙所示，若想测量小灯泡的额定功率，接下来的操作是________________________。
(4)测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的实际功率大于额定功率的四分之一，请对其原因加以分析：________________________。

答案：

(1)如图所示

(2分)
(2)小灯泡断路 (2分)
(3)向右移动滑片P，使电压表示数为2.5V (2分)
(4)当小灯泡两端的电压调为额定电压的一半，灯丝的电阻随温度的降低也减小了，根据$P=\frac{U^{2}}{R}$可知测得的实际功率大于其额定功率的四分之一。 (2分)
【解析】测量小灯泡电功率的实验
(1)当滑动变阻器的滑片向左移动时，其连入电路的电阻变大，即应将滑动变阻器右下接线柱与开关右接线柱相连，小灯泡正常工作时的电流$I=\frac{U}{R}=\frac{2.5V}{10\Omega}=0.25A$，电流表选用0~0.6A量程与小灯泡串联，如答图所示。
(2)经分析发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是小灯泡断路。
(3)题图乙中电压选用0~3V量程，分度值为0.1V，示数为2.2V，小于小灯泡的额定电压2.5V，要让小灯泡在额定电压下正常发光，应增大小灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理，应减小滑动变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为2.5V。
(4)根据$P=\frac{U^{2}}{R}$可知当电压变为额定电压的一半时，若电阻不变，实际功率应为额定功率的四分之一；但实际上，灯丝电阻随温度的降低而减小，当电压减半时，通过灯丝的电流也减小，灯丝温度降低，电阻变小，此时实际功率大于额定功率的四分之一。

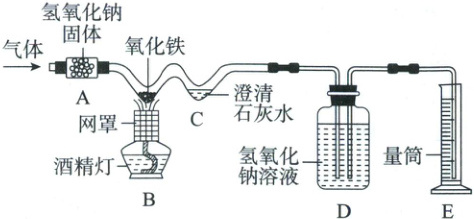

27. (8 分)一氧化碳通常是通过燃烧碳的方法制备的，制得的一氧化碳中往往含有少量二氧化碳。小滨用这种不纯的一氧化碳为原料来模拟工业炼铁实验，设计了如图所示的微型实验装置 ABCDE 五个部分(夹持设备已略去)。已知：3CO + Fe₂O₃ $\xlongequal{高温}$ 2Fe + 3CO₂。一氧化碳为有毒气体，为防止刚生成的铁被空气氧化，反应结束后需继续通一会儿气体，直至装置冷却。

(1)在实验装置 A 中，小滨设计放入潮解的氢氧化钠，原因是潮解的氢氧化钠表面有氢氧化钠溶液，能吸收二氧化碳。
(2)写出 B 处玻璃管中发生反应的现象：红色固体变黑色。
(3)C 中反应的化学方程式为$Ca(OH)_2+CO_2\xlongequal{}CaCO_3\downarrow+H_2O$。
(4)装置 D 的作用是吸收二氧化碳，储存一氧化碳。

答案：
(1)潮解的氢氧化钠表面有氢氧化钠溶液，能吸收二氧化碳 (2分)
(2)红色固体变黑色 (2分)
(3)$Ca(OH)_2+CO_2\xlongequal\ CaCO_3\downarrow+H_2O$ (2分)
(4)吸收二氧化碳，储存一氧化碳 (2分)
【解析】还原反应+金属的冶炼
(1)因为制得的一氧化碳中含有少量二氧化碳，潮解的氢氧化钠能与二氧化碳反应($2NaOH+CO_2\xlongequal\ Na_2CO_3+H_2O$)，从而除去一氧化碳中的二氧化碳，防止二氧化碳对后续实验产生干扰。
(2)B处玻璃管中发生的反应是一氧化碳还原氧化铁($3CO+Fe_2O_3\xlongequal{高温}2Fe+3CO_2$)，氧化铁是红色粉末，生成的铁是黑色粉末，所以现象是红色粉末逐渐变黑。
(3)C中是装置B中产生的二氧化碳与澄清石灰水反应，化学方程式为$CO_2+Ca(OH)_2\xlongequal\ CaCO_3\downarrow+H_2O$。
(4)一氧化碳有毒，直接排放到空气中会污染空气，装置D的作用是吸收二氧化碳，储存一氧化碳。
