《2026年天利38套中考试题精选科学浙江专版》

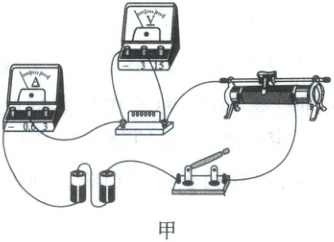

26. （8 分）同学们设计并连接了如图甲所示的电路，分组探究电流与电压的关系。


（1）闭合开关前，需要将滑片向左调至阻值最大处。

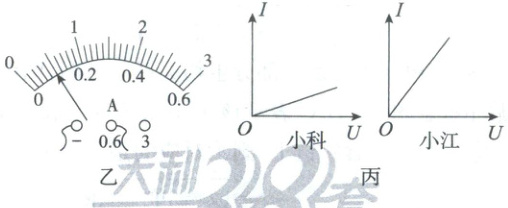

（2）闭合开关，移动滑动变阻器的滑片，当电压表的示数为 1.0 伏时，电流表示数如图乙所示。读出电流为0.1安。

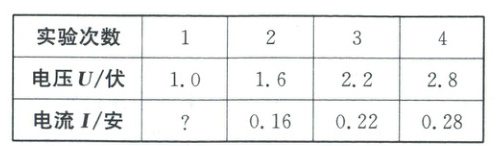

（3）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如表。分析表中数据，可以得出结论：当导体电阻一定时，通过导体的电流与导体两端的电压成正比。

（4）完成实验后，老师让同学们根据各自测得的数据绘制 I - U 图像，图丙为小科和小江绘制的 I - U 图像。导致他们绘制的图像不同的原因可能是所选定值电阻阻值不同。

答案： 26.(8分)
(1)左 (2分)
(2)0.1 (2分)
(3)当导体电阻一定时，通过导体的电流与导体两端的电压成正比 (2分，前提条件不写扣1分)
(4)所选定值电阻阻值不同 (2分)
