3. 用图甲所示的电路探究电流与电阻的关系。已知电源电压为9V，滑动变阻器的最大阻值为20Ω，四个定值电阻的阻值分别为16Ω、20Ω、40Ω和80Ω。
(1)连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路故障可能是电流表短路(填“短路”或“断路”)。

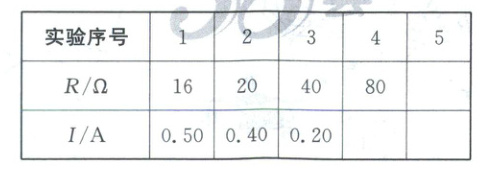

(2)排除故障后，进行实验。每更换一次定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。表中完整记录了前3组数据，第4组数据的电流如图乙所示，则电流大小为0.10A。

分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成反比。
(3)为了得到第5组数据，进一步验证实验结论，现用一个8Ω的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由可行，将电流表的量程换为0～3A，可满足实验要求，得出第5组数据。

答案： 3.
(1)短路
(2)0.10 反比
(3)可行，将电流表的量程换为0～3A，可满足实验要求，得出第5组数据
