26. （8 分）小明利用电学实验盒中的器材制作了简易台灯（如图甲），发现该台灯无法调节亮度，为实现亮度可调并探究灯泡最大工作电压，小明添加电表等元件进行进一步探究，电路如图乙所示。实验中使用了电池盒（电压 4.5 V）、滑动变阻器（30 Ω，2 A）、额定电压 2.5 V 的小灯泡、开关和导线若干。



（1）闭合开关，将图乙中滑动变阻器的滑片 P 左移，则滑动变阻器接入电路的阻值将减小。
（2）某次测量中，电压表示数为 1.5 V 时，电流表示数如图丙所示，此时电流大小为0.12A。

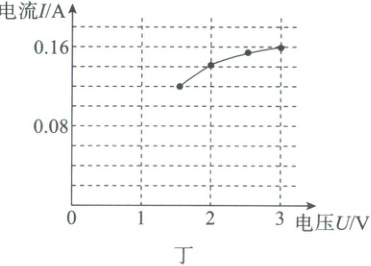

（3）小明通过移动滑动变阻器滑片，获得灯泡的电压—电流数据，绘制成图丁。当灯泡两端电压从 2.5 V 升至 3.0 V 时，电流仅增加不到 0.01 A。结合图丁解释其原因：电压增大后，由于电流热效应，灯丝温度升高，电阻增大，根据欧姆定律$I=\frac{U}{R}$，导致电流增加比较小。
（4）小明想继续探究灯泡两端电压为 1 V 时的发光情况，发现无论怎样移动滑动变阻器的滑片，电压表的示数始终达不到，请简述产生该现象的成因：灯泡与滑动变阻器两者串联，滑动变阻器最大阻值相对于灯泡阻值较小，不够分压。

答案： （1）减小 (2分)
（2）0.12 (2分)
（3）电压增大后，由于电流热效应，灯丝温度升高，电阻增大，根据欧姆定律$I=\frac{U}{R}，$导致电流增加比较小 (2分)
（4）灯泡与滑动变阻器两者串联，滑动变阻器最大阻值相对于灯泡阻值较小，不够分压 (2分)
【解析】探究灯泡电流与电压关系实验
(1)由题图乙可知，滑动变阻器的滑片P左移时，滑动变阻器接入电路的阻值减小。
(2)由题图丙可知，电流表选用0~0.6A量程，分度值为0.02A，读数为0.12A。
