《2025年新课程学习与测评同步学习九年级物理全一册沪粤版》

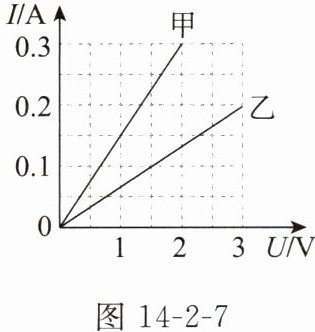

6. 甲、乙两电阻的电流与电压关系如图 14 - 2 - 7 所示,由图可知,通过同一电阻的电流与它两端的电压成正比(选填“正比”或“反比”),阻值 $ R_{甲} $＜(选填“$ ＞ $”“$ = $”或“$ ＜ $”)$ R_{乙} $。

答案： 正比 ＜

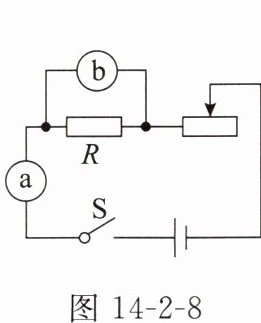

7. 图 14 - 2 - 8 是“探究通过导体的电流与电压的关系”的实验电路。关于这个实验,下列说法正确的是(D)。
A. 表 a 是电压表,表 b 是电流表
B. 使用滑动变阻器的目的是减小实验数据的误差
C. 通过实验可以得出结论：电压与电流成正比
D. 更换不同阻值的电阻重复实验,是为了使实验结论更具普遍性

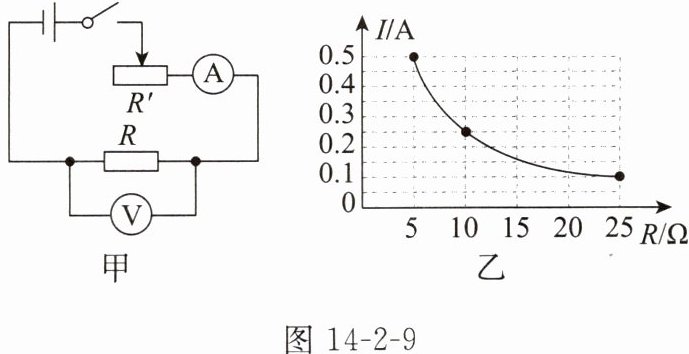

8. 图 14 - 2 - 9 甲是小伟探究导体中电流与电阻的关系的电路图。图 14 - 2 - 9 乙是他根据实验数据描绘出的 $ I - R $ 关系图像。由图像可知：当电压一定时,电流与电阻成反比；他每次控制电阻两端的电压为____2.5V 不变。若电源电压为 $ 4.5 $ V,实验中 $ R $ 的阻值分别为 $ 5 \Omega $、$ 10 \Omega $、$ 15 \Omega $、$ 20 \Omega $、$ 25 \Omega $,则滑动变阻器的最大阻值至少为____ 20$ \Omega $。

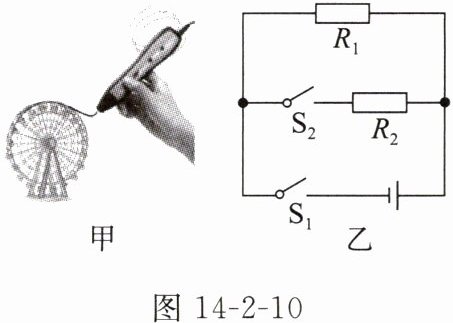

9. 一款 3D 打印笔(图 14 - 2 - 10 甲)具有立体绘画功能。通电后,打印笔内电阻丝发热使笔内绘画材料熔化,加热电路简化后如图 14 - 2 - 10 乙所示,电源电压恒为 $ 6 $ V,定值电阻 $ R_1 = 6 \Omega $,同时闭合开关 $ S_1 $ 和 $ S_2 $ 时,干路中的电流为 $ 2.5 $ A。求：

(1) 只闭合开关 $ S_1 $ 时,通过 $ R_1 $ 的电流；
(2) 定值电阻 $ R_2 $ 的阻值。

答案： 7.D 8.反比 2.5 20 9.解:
(1)只闭合开关${S}_{1}$时,电路中只有$R_{1}$工作,由欧姆定律可得,通过$R_{1}$的电流为$I_{1}=\frac{U_{1}}{R_{1}}=\frac{6\ {V}}{6\ \Omega }=1\ {A}$
(2)同时闭合开关${S}_{1}$和${S}_{2}$时,$R_{1}$和$R_{2}$并联,干路电流为2.5 A,由并联电路中电流的特点可得,通过$R_{2}$的电流为$I_{2}=I - I_{1}=2.5\ {A}-1\ {A}=1.5\ {A}$由并联电路中电压的特点可知$R_{2}$两端的电压等于电源电压,则由欧姆定律可得,定值电阻$R_{2}$的阻值为$R_{2}=\frac{U_{2}}{I_{2}}=\frac{6\ {V}}{1.5\ {A}}=4\ \Omega $

10. 在“探究电流与电压、电阻的关系”的实验中,准备的器材有：电源(电压恒为 $ 4.5 $ V)、电流表、电压表、开关、三个定值电阻($ 5 \Omega $、$ 10 \Omega $、$ 15 \Omega $)、三只滑动变阻器(甲的规格为“$ 10 \Omega \quad 1.5 $ A”、乙的规格为“$ 20 \Omega \quad 1.5 $ A”、丙的规格为“$ 50 \Omega \quad 1 $ A”)、导线。

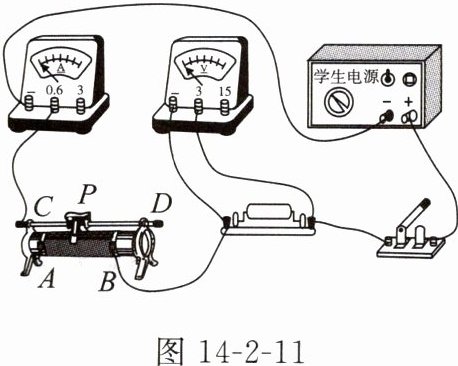

(1) 实验电路如图 14 - 2 - 11 所示,闭合开关前,为了保护电路,应把滑动变阻器的滑片滑到最____(选填“左”或“右”)端。
(2) 闭合开关后,发现电流表示数为零,电压表的指针偏转超过最大刻度线。你认为造成这一现象的原因是____。(填字母代号)
A. 开关开路
B. 滑片接触不良
C. 定值电阻开路
D. 电流表短路
(3) 探究电流与电阻的关系时,先将 $ 5 \Omega $ 的电阻连入电路中,闭合开关,移动滑动变阻器的滑片,使电压表的示数为 $ 1.5 $ V,并记下电流表的示数。接着断开开关,取下 $ 5 \Omega $ 的电阻,换接 $ 10 \Omega $ 的电阻(滑动变阻器的滑片位置未动),此后闭合开关,应将滑动变阻器滑片从上一位置向____(选填“左”或“右”)端移动,直至电压表的示数为____V,再次记下电流表的示数。接着换用 $ 15 \Omega $ 的电阻,重复上述操作,得到了下表中的实验数据,分析数据得出：导体两端的电压一定时,通过导体的电流与导体的电阻成____。

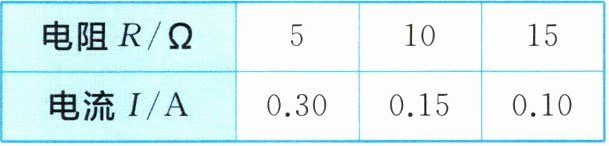

| 电阻 $ R / \Omega $ | 5 | 10 | 15 |
| 电流 $ I / A $ | 0.30 | 0.15 | 0.10 |

(4) 实验时所选择滑动变阻器的规格应是____(选填“甲”“乙”或“丙”)。
(1)左
(2)(C)
(3)左1.5反比
(4)丙

答案：
(1)左
(2)C
(3)左 1.5 反比
(4)丙
