《2025年新课程学习与测评同步学习九年级物理全一册沪粤版》

4. 在图 16 - 3 - 5 所示的电路中,下列措施不能改变电磁铁磁性强弱的是(A)。

A.将电源的正、负极对调
B.把开关 S 由 1 拨到 2
C.把滑片 P 向上移动
D.把滑片 P 向下移动

答案： A

5. 与永久磁铁相比,电磁铁具有的优点是：它的磁性有无可以由电流的通断来控制,它的磁性强弱可以由电流的大小和线圈的匝数来控制,它的 N、S 极可以由电流的方向来控制。

答案： 通断 大小 匝数 方向

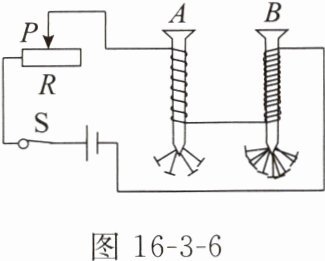

6. 如图 16 - 3 - 6 所示,A、B 两个相同的铁钉上绕有不同匝数的线圈,把它们串联接入电路中。
(1) 闭合开关,铁钉下端都吸引了大头针,这是因为线圈通电时,铁钉具有磁性,由右手螺旋定则可知：A 的上端为它的N(选填“N”或“S”)极。
(2) 铁钉 B 能吸引更多的大头针,这是因为绕在它上面的线圈匝数较多,而线圈中的电流等于(选填“大于”“小于”或“等于”)绕在铁钉 A 上的线圈中的电流。
(3) 不改变线圈匝数,要使铁钉能吸引更多的大头针,可以将滑片 P 向左(选填“左”或“右”)移。

答案：
(1)N
(2)等于
(3)左

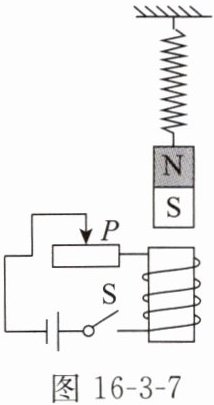

7. 如图 16 - 3 - 7 所示,在电磁铁上方用弹簧悬挂一根条形磁铁,闭合开关将变阻器的滑片 P 从右向左滑动的过程中,弹簧将(D)。

A.先伸长后缩短
B.逐渐伸长
C.静止不动
D.逐渐缩短

答案： D

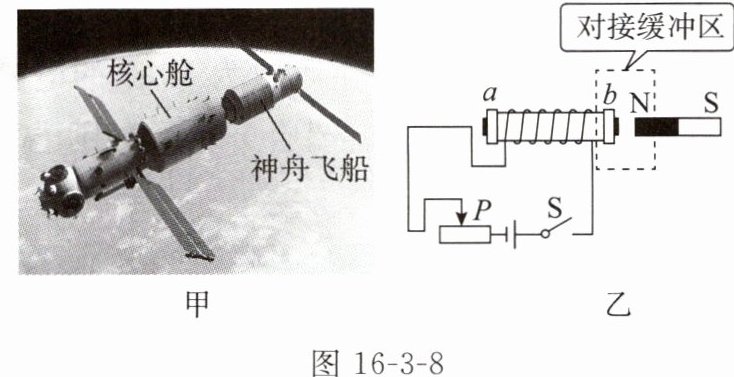

8. 2025 年 4 月 24 日,神舟飞船与中国空间站的核心舱成功对接(图 16 - 3 - 8 甲)。当飞船和核心舱靠近对接时,为预防撞击带来影响,需配置对接缓冲装置。小蓝设计了如图 16 - 3 - 8 乙所示的对接缓冲装置,通电后,螺线管的 b 端为N 极(选填“N 极”或“S 极”)；为增强缓冲效果,滑动变阻器的滑片 P 应向右(选填“左”或“右”)侧滑动。

答案： N 右

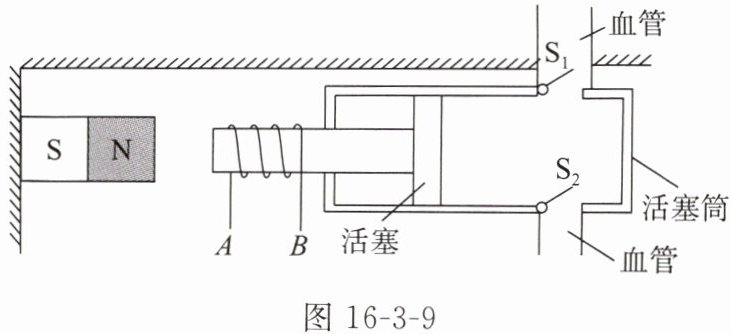

9. 人工心脏泵可短时间代替心脏工作,图 16 - 3 - 9 是该装置的示意图,磁体固定在左侧,线圈 AB 固定在用软铁制成的活塞柄上(相当于一个电磁铁),活塞筒通过阀门与血管相通。阀门$ S_1 $只能向外开启$,S_2 $只能向内开启。线圈中的电流从 A 流向 B 时,电磁铁的左端是S极,血液会______(选填“流入”或“流出”)流入活塞筒,该装置工作时,线圈 AB 中的电流方向______(选填“需要”或“不需要”)需要改变。

答案： S 流入 需要
