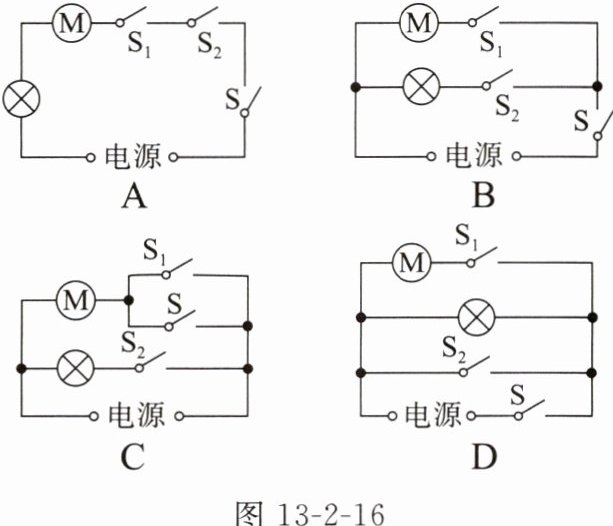

3. 某智能家居系统设计要求：当呼唤系统时,整个系统做好工作准备(相当于闭合开关S)；当发出语音“拉开窗帘”时(相当于闭合开关$S_1),$电动机工作拉开窗帘；当发出语音“打开台灯”时(相当于闭合开关$S_2),$台灯工作。在图13-2-16所示的电路中,符合设计要求的是(B)。

答案： 3.B 【解析】由题意可知,发出语音“拉开窗帘”时(相当于闭合开关S₁),电动机工作拉开窗帘;当发出语音“打开台灯”时(相当于闭合开关S₂),台灯工作,即电动机与台灯能独立工作,互不影响,说明它们是并联的。开关S₁控制电动机,开关S₂控制台灯,则开关S₁、S₂分别位于电动机、台灯所在的支路中。当呼唤系统时,整个系统做好工作准备(相当于闭合开关S),则开关S位于干路中。综上分析可知B正确。

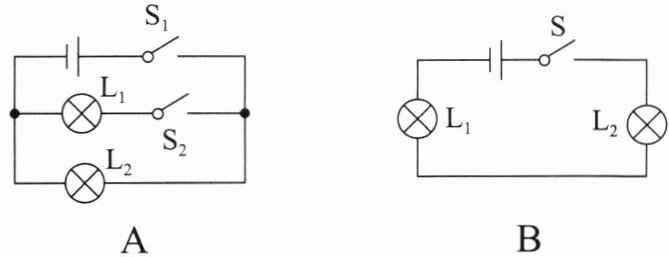

1. 在图13-2-17所示的四个电路中,开关均闭合后,两个小灯泡串联的电路是(B)。

答案： 1.B

2. 交通信号指示灯通过红、绿、黄灯的变化指挥车辆和行人的交通行为,红、绿、黄灯都能单独工作,可以推断(B)。
A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

答案： 2.B

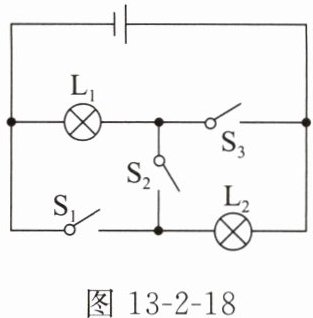

3. 在如图13-2-18所示的电路中,下列说法正确的是(C)。

A.只闭合开关$S_2,$两个灯泡并联
B.闭合开关$S_1、$$S_3,$两个灯泡串联
C.只闭合开关$S_1,$灯泡$L_2$发光
D.开关$S_1、$$S_2、$$S_3$可以同时闭合

答案： 3.C

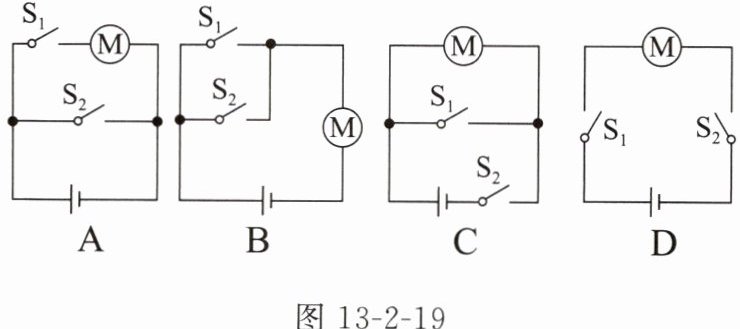

4. 某酒店的电梯要刷卡才能到达房间的楼层。当入住客人刷卡时开关$S_1$闭合,再按下电梯上相应楼层的按钮(相当于闭合开关$S_2),$电动机才启动。在图13-2-19所示的电路中,符合设计要求的是(D)。

答案： 4.D 【解析】由题意可知,刷卡时S₁闭合,按下楼层按钮时S₂闭合,电动机才启动,说明两开关相互影响,它们与电动机串联接入电路中,故D正确。
