《2025年新课程学习与测评同步学习九年级物理全一册沪粤版》

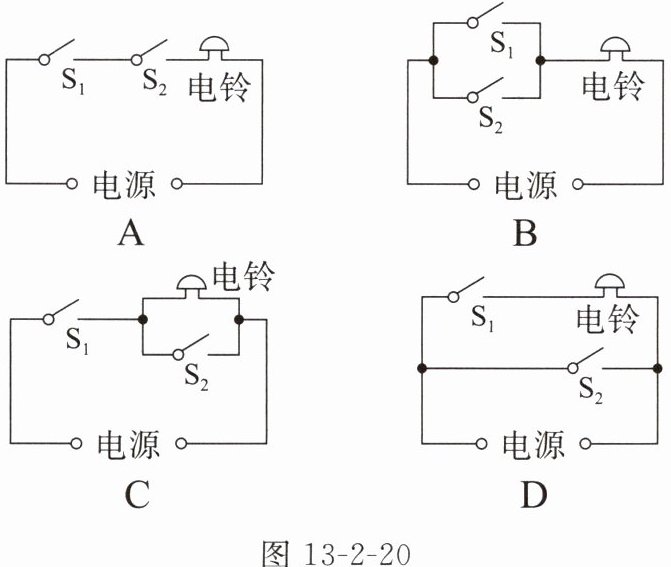

5. 在公交车后门两侧扶杆上均装有一个红色按钮,每一个按钮相当于一个开关,当乘客按下任意一个按钮,驾驶台上的电铃就会发声,提醒司机有人下车。在图13-2-20所示的四种设计电路中,符合要求的是(B)。

答案： 5.B 【解析】由题意可知,当乘客按下任一按钮,电铃就会发声,说明这两个开关都可以单独控制电铃,故这两个开关并联,且电铃位于干路上。

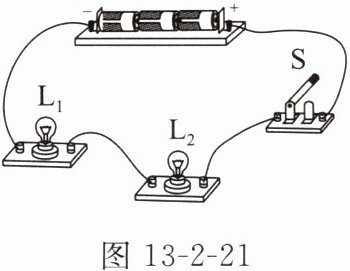

6. 在图13-2-21所示的电路中,闭合开关后,小灯泡$L_1$和$L_2$串联(选填“串联”或“并联”)。若小灯泡$L_1$的灯丝烧断,则小灯泡$L_2$将不发光(选填“发光”或“不发光”)。

答案： 6.串联 不发光

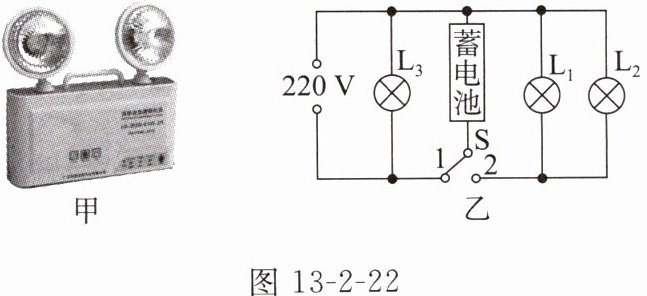

7. 一款消防应急照明灯如图13-2-22甲所示,图13-2-22乙是简化原理图,有两只应急灯泡$L_1、$$L_2,$当外部电源供电时,自动开关S接1,两只应急灯不亮,指示灯$L_3$与蓄电池是并联(选填“串联”或“并联”)的,蓄电池此时在电路中相当于用电器(选填“电源”或“用电器”)。

答案： 7.并联 用电器

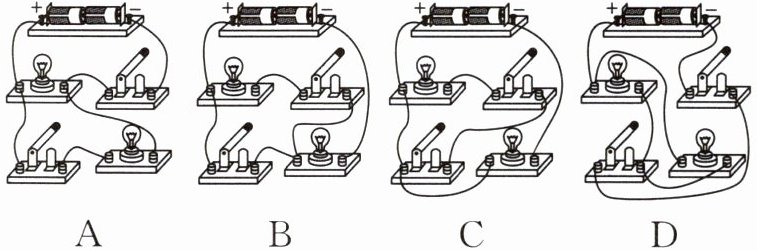

8. (多选)实验小组的同学连接了下列四个电路,以探究开关的控制作用。当开关都闭合后,只有一个灯泡能发光的电路是(BC)。

答案： 8.BC 【解析】在题图A和D中,两个开关同时闭合时,两个灯泡并联,它们都亮,故A、D错误。在题图B和C中,开关都闭合,左上方的灯泡因短路而不亮,右下方的灯泡亮,故B、C正确。

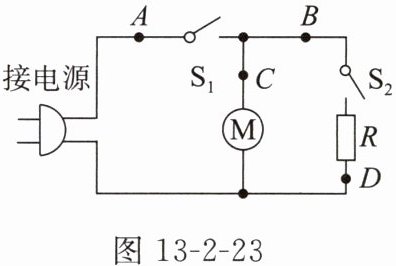

9. 图13-2-23是某取暖器的简化工作电路图,图中元件M是装有扇叶的电动机,元件R是发热体,通电时会产生热量,若只闭合开关$S_1,$则送出的是凉(选填“凉”或“热”)风,若将开关$S_1、$$S_2$都闭合,则电吹风吹出的是热(选填“凉”或“热”)风。为了安全起见,取暖器一般都要安装一个跌倒开关S,使取暖器倾倒时整个电路断开,则跌倒开关S应安装在图中的A(选填“A”“B”“C”或“D”)处。

答案： 9.凉 热 A 【解析】若只闭合开关S₁,则电流只经过电动机,取暖器只能送凉风;若将开关S₁、S₂都闭合,电动机和发热体并联,电流分两条路径分别经过电动机和发热体,则取暖器吹出的是热风。为了防止短路,在取暖器倾倒时,切断整个电路,故跌倒开关应位于干路上,即题图中A处。

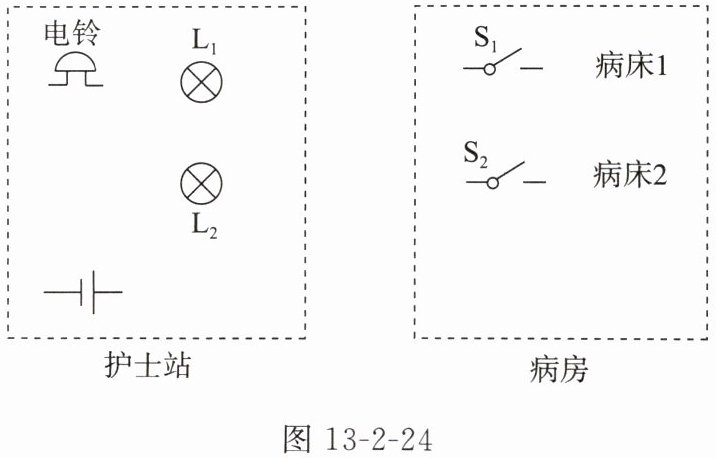

10. 为了使医务人员能随时看护患者,小明想设计一种呼唤电路,要求：病床1旁的开关$S_1$控制指示灯$L_1$和电铃,病床2旁的开关$S_2$控制指示灯$L_2$和电铃,患者只要按床旁的开关,医务人员就知道谁在呼唤。请在图13-2-24中连线,形成符合要求的完整电路图。

答案：

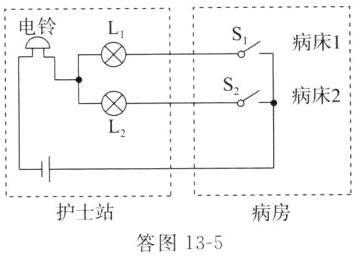

10.如答图13-5所示 【解析】由题意可知,病床1旁的开关S₁控制指示灯L₁和电铃,病床2旁的开关S₂控制指示灯L₂和电铃,说明两指示灯可以独立工作、互不影响,即L₁和L₂并联,电铃位于干路,病床1的开关S₁位于L₁所在的支路,病床2的开关S₂位于L₂所在的支路。
