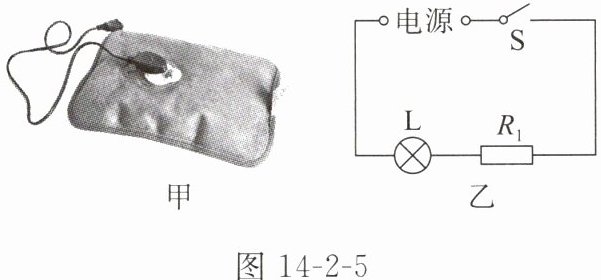

2. 某款电热水袋(图 14 - 2 - 5 甲)充电时的简化工作电路如图 16 - 2 - 5 所示,发热电阻 $ R_1 $ 和充电指示灯 $ L $ 串联在恒定的电源两端,已知发热电阻 $ R_1 $ 的阻值为 $ 428 \Omega $,充电时指示灯两端的电压为 $ 6 $ V,通过的电流为 $ 0.5 $ A。求：
(1) 指示灯 $ L $ 的电阻为多大？
(2) 此时发热电阻 $ R_1 $ 两端的电压为多大？

答案：
(1)已知充电时指示灯两端的电压为6 V,通过的电流为0.5 A,由$I=\frac{U}{R}$可得指示灯的电阻为$R_{{L}}=\frac{U}{I}=\frac{6\ {V}}{0.5\ {A}}=12\ \Omega $
(2)发热电阻$R_{1}$和指示灯L串联,由串联电路中电流的特点可知,通过发热电阻$R_{1}$的电流为$I_{R}=I_{{L}}=0.5\ {A}$由$I=\frac{U}{R}$可得$R_{1}$两端的电压为$U_{1}=IR_{1}=0.5\ {A} × 428\ \Omega =214\ {V}$

1. 小红用图 14 - 2 - 6 所示的电路探究电流与电压的关系(电源电压恒定),实验中需(C)。
A. 保持 $ R' $ 的滑片位置不动
B. 保持 $ R $ 两端的电压不变
C. 保持 $ R $ 不变,调节 $ R' $ 的滑片到不同位置
D. 保持电路中的电流不变

2. 小红用图 14 - 2 - 6 所示的电路探究电流与电阻的关系(电源电压恒定),移动滑动变阻器的滑片时,应特别观察的是(D)。
A. 滑动变阻器的滑片
B. 定值电阻 $ R $
C. 电流表的示数
D. 电压表的示数

答案： 1.C 2.D

3. 根据欧姆定律,下列说法正确的是(C)。
A. 导体的电阻与电压成正比,与电流成反比
B. 导体两端的电压越大,这段导体的电阻就越大
C. 导体两端的电压越大,通过这段导体的电流越大
D. 通过导体的电流越大,这段导体的电阻就越小

答案： C

4. 将一个定值电阻接在电路中,当它两端的电压为 $ 1.5 $ V 时,通过的电流为 $ 0.15 $ A。当电阻两端的电压增大到 $ 3 $ V 时,下列说法正确的是(A)。
A. 通过它的电流变为原来的 2 倍
B. 它的阻值变为原来的 2 倍
C. 通过它的电流变为原来的 $ \frac{1}{2} $
D. 它的阻值变为原来的 $ \frac{1}{2} $

答案： A

5. 将一个阻值为 $ 20 \Omega $ 的电阻接入电路后,通过它的电流是 $ 300 $ mA,则电阻两端的电压是6V。若用电压表来测量这个电压,则应选用0~15 V(选填“$ 0 \sim 3 $ V”或“$ 0 \sim 15 $ V”)的量程。

答案： 6 0~15 V
