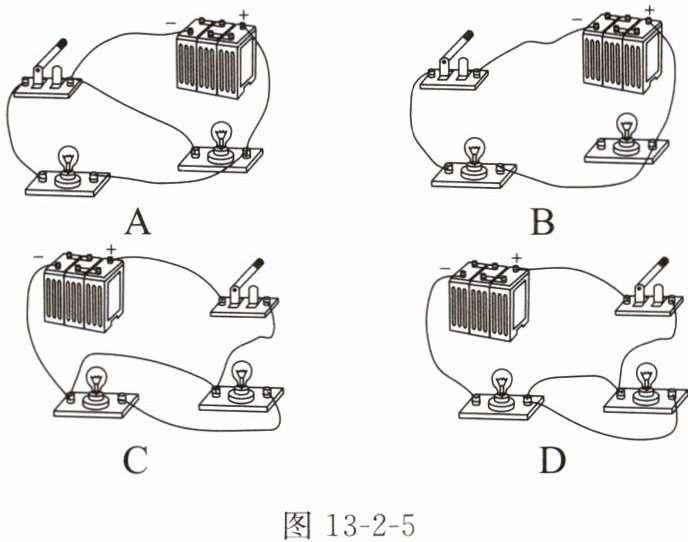

5. 在图13-2-5所示的电路中,开关闭合后,电源会发生短路的是(C)。

答案： 5.C

6. 在图13-2-6所示的电路中,此时电路处于开路状态。当闭合开关时,小灯泡发光,此时电路处于通路状态。当闭合开关时,再用一根导线将A、B两点连接起来,此时电路处于短路状态。

答案： 6.开路 通路 短路

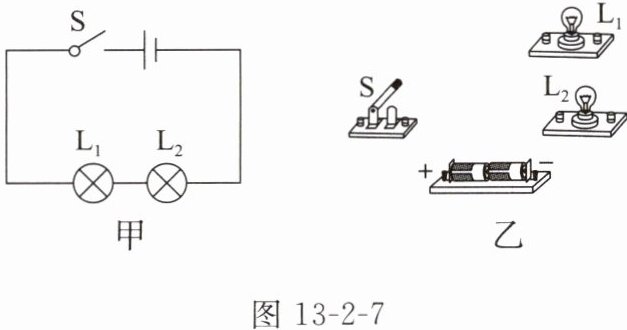

7. 用笔画线表示导线,按照图13-2-7甲所示的电路图,将图13-2-7乙中的各元件连接起来(导线不允许交叉)。

答案：
7.如答图13-3所示

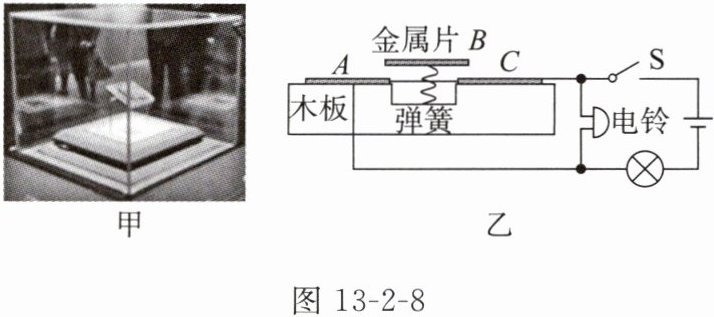

8. 一种具有报警功能的文物展示台如图13-2-8甲所示,其内部电路结构如图13-2-8乙所示。正常情况下开关S处于闭合状态,文物放置在金属片B上,弹簧处于压缩状态,金属片B与A、C接触。当文物被搬离展示台时(A)。

A.灯泡亮,电铃响
B.灯泡不亮,电铃不响
C.灯泡和电铃都短路
D.灯泡开路,电铃短路

答案： A 【解析】由题图乙可知,金属片B相当于开关,当文物在展示台上时,金属片B与A、C接触,电铃两端被其左侧部分的导线直接连通,电铃短路,则电铃不响,灯泡亮;当文物被搬离展示台时,金属片B在弹力作用下与A、C分开,电铃左侧部分的导线断开,电铃和灯泡、开关S、电源构成闭合回路,有电流通过电铃和灯泡,此时灯泡亮,电铃响,故A正确。

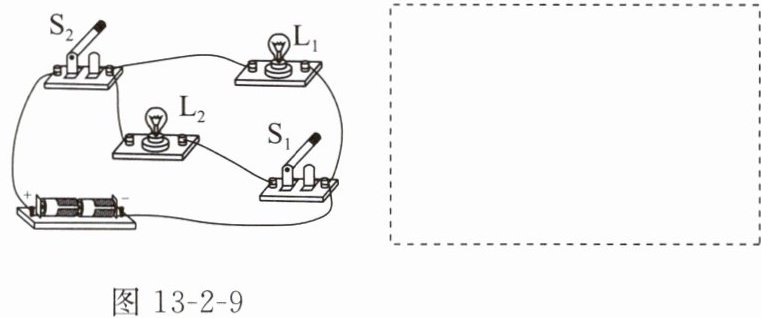

9. 根据图13-2-9所示的实物电路,在虚线框中画出它的电路图。

答案：
9.如答图13-4所示

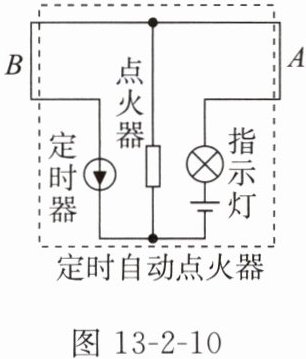

10. 为避免点燃烟花造成人员伤害,小明设计了一个烟花定时自动点火装置,原理如图13-2-10所示。当装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。定时器在电路中相当于开关(选填“开关”“电源”或“用电器”),为完善设计方案,还需要在A(选填“A”或“B”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作。闭合开关S后,点放烟花前,定时器在电路中应处于接通(选填“接通”或“断开”)状态。

答案： 10.开关 A 接通 【解析】当装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间,所以定时器起控制电路的作用,在电路中相当于开关。题中要求断开此开关,指示灯熄灭,整个装置停止工作,则应在A处安装一个开关S。如果定时器接通,点火器因两端被导线直接连通而短路,而当定时器断开时,装置中的点火器有电流通过,会自动点燃烟花,所以点放烟花前,定时器在电路中应处于接通状态。
